Описание
Лабораторная установка предназначена для изучения основных характеристик и особенностей вращательного движения, исследования момента инерции цилиндрического образца –маховика.

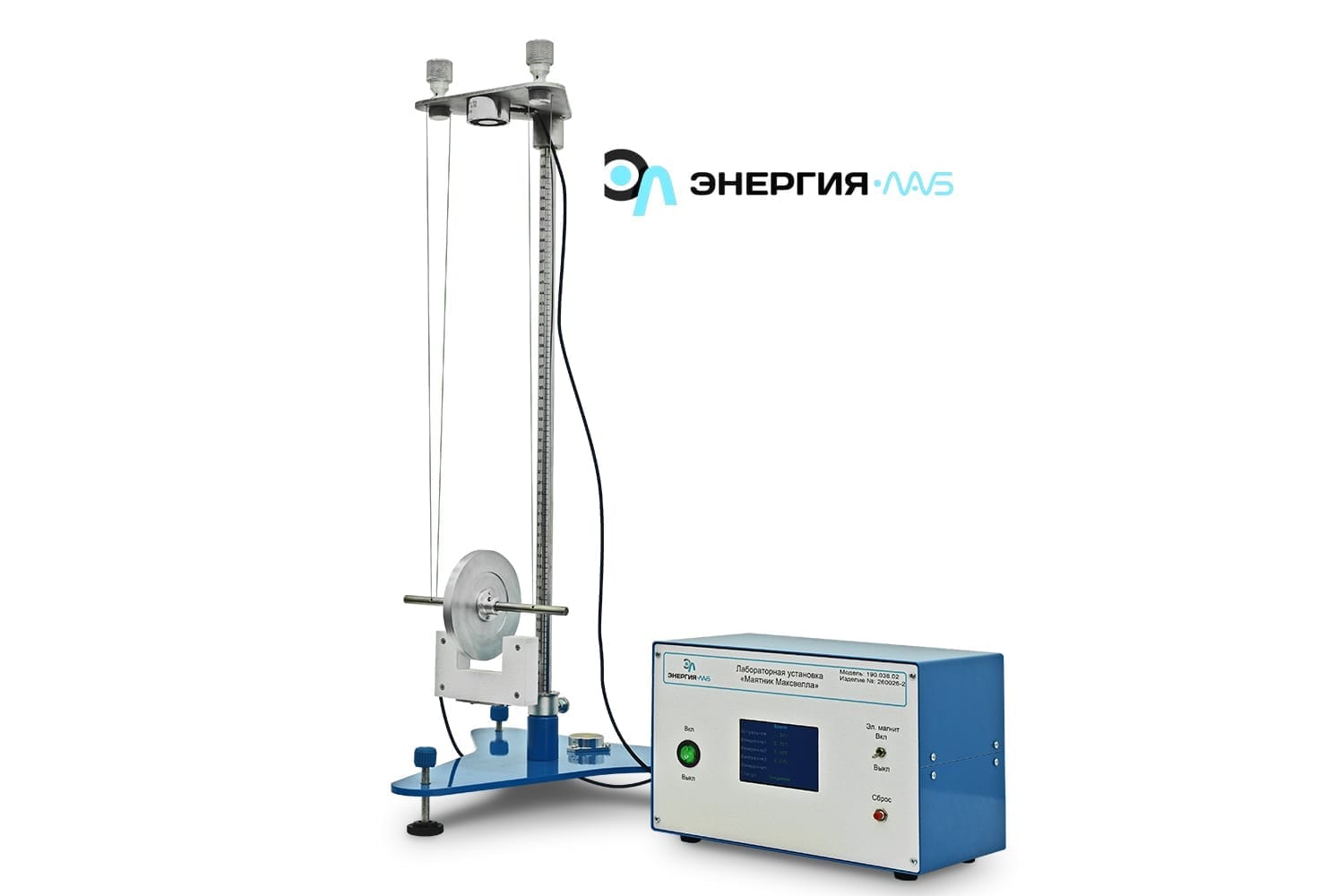

На вертикальной стойке основания закреплен кронштейн для фиксации и регулировки положения бифилярного подвеса с регулировочными винтами. На кронштейне установлено электромагнитное устройство для фиксации маятника.
Для регистрации времени движения маятника на стойке установлен оптический датчик.
Отсчет времени движения маятника начинается при отключении электромагнита, оптический датчик останавливает отсчет в момент времени прохождения мимо него диска.
Маятник представляет собой диск, закрепленный на оси, подвешенный на бифилярном подвесе. Ось маятника представляет собой стальной полированный вал диаметром 8 мм.
На вертикальной стойке нанесена миллиметровая шкала, по которой определяется ход маятника.
Измерительный блок предназначен для управления электромагнитом устройства фиксации маятника в верхнем положении и измерения времени движения маятника Максвелла из верхнего положения (при отпускании электромагнитного фиксатора) до нижнего положения (в область регистрации оптического датчика).
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение основных характеристик и особенностей вращательного движения.
- Определение значения момента инерции маятника Максвелла.
- Изучение колебательного движения маятника Максвелла.
Коплектация
Лабораторная установка «Маятник Максвелла» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
