Описание
Изучение релаксационных колебаний включает рассмотрение принципа работы генераторов таких колебаний, уравнений, описывающих их, и методов получения.
Релаксационные колебания —это стационарные колебания (автоколебания), по форме резко отличающиеся от синусоидальных.
Они представляют собой периодически повторяющийся процесс, состоящий из двух стадий: на первой стадии в колебательной системе происходит запасание энергии до некоторого максимального значения, на второй —её падение до некоторого минимального значения.
Цель работы: создание релаксационных колебаний при помощи полупроводникового разрядника, изучение основных характеристик релаксационных колебаний.

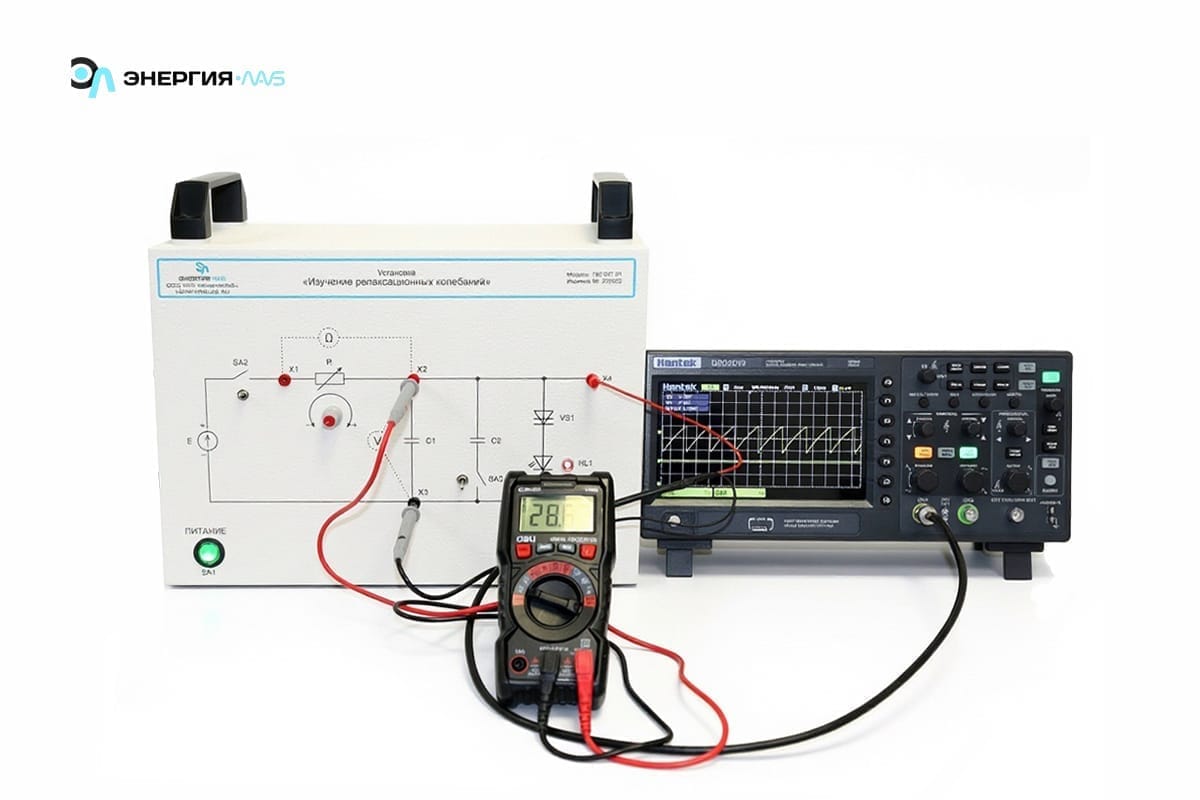

Установка «Изучение релаксационных колебаний» предназначена для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Установка выполнена в виде моноблока.
Характеристики
- Потребляемая мощность, В·А: 150
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение релаксационных колебаний.
Коплектация
1. Моноблок «Изучение релаксационных колебаний» — 1 шт.
2. Мультиметр –1 шт.
3. Цифровой осциллограф –1 шт.
4. Комплект соединительных проводов и сетевой шнур –1 шт.
5. Комплект документов на изделие –1 комплект.
