Описание
Учебный стенд предназначен для проведения учебных лабораторных работ группой до 3-х человек и прочих учебно-исследовательских работ.
Методические материалы обеспечивают ясное представление о последовательности выполнения учебных лабораторных работ, содержат четко сформулированные требования по порядку проведения измерений, варианты заполняемых таблиц для лабораторных работ, выполняемых вручную.
Программное обеспечение для выполнения лабораторных работ позволяет изучать способы автоматизированного анализа данных экспериментов. Программа обработки данных имеет интерфейс на русском языке.
Учебный стенд позволяет выполнять лабораторные работы по основам газовой динамики: определению коэффициентов расхода при истечении воздуха из отверстий и насадок.
Характеристики
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 3
Лабораторные работы
- Истечение воздуха из ресивера через отверстие с острой кромкой: докритический, критический режим течения.
- Определение расхода через отверстие или насадок и коэффициента расхода для следующих устройств:
- :
- отверстие с острой кромкой;
- :
- отверстие со скругленной кромкой;
- :
- внутренний цилиндрический насадок;
- :
- внешний цилиндрический насадок;
- :
- коноидальный насадок;
- :
- конический сходящийся насадок;
- :
- конический расходящийся насадок.
Коплектация

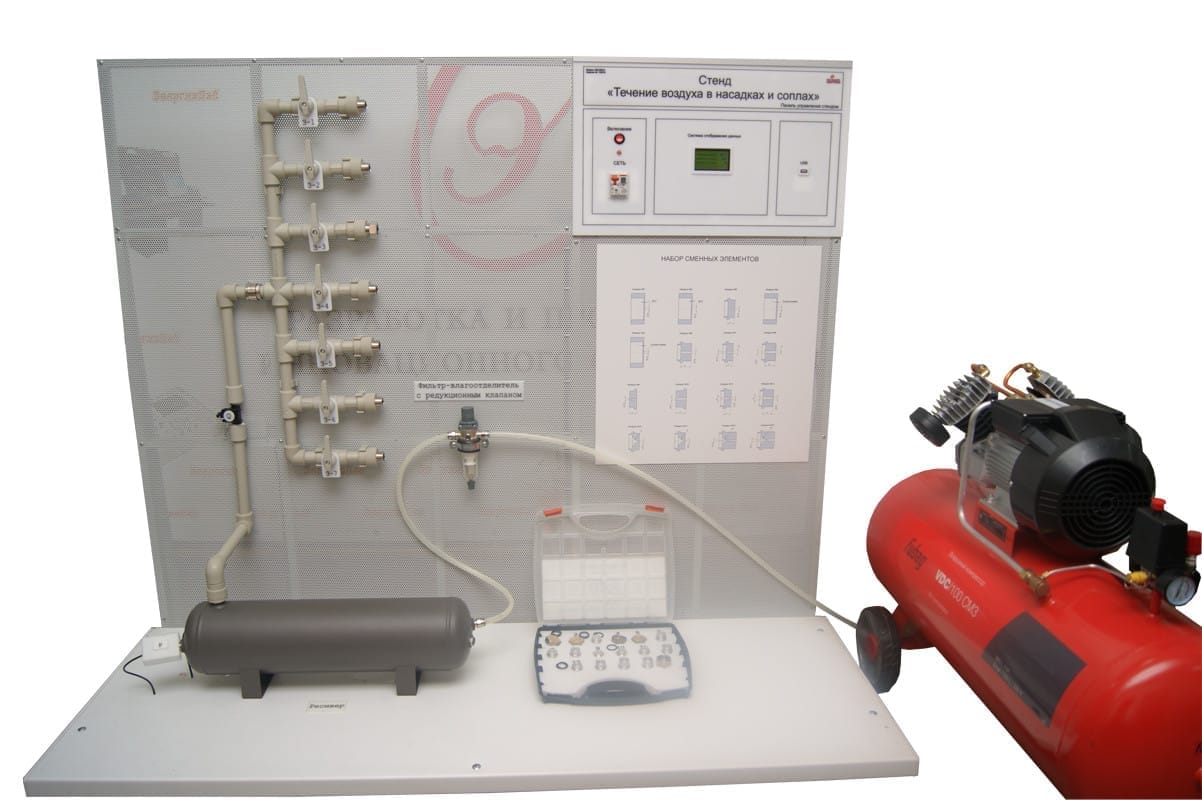

Стенд «Течение воздуха в насадках и соплах» в сборе –1шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Паспорт –1шт.
Гарантийный талон –1шт.
