Описание
Учебный лабораторный стенд предназначен для исследования зависимости энергетической светимости нити накала лампы от температуры, позволяет рассмотреть законы излучения абсолютно черного и серого тел.

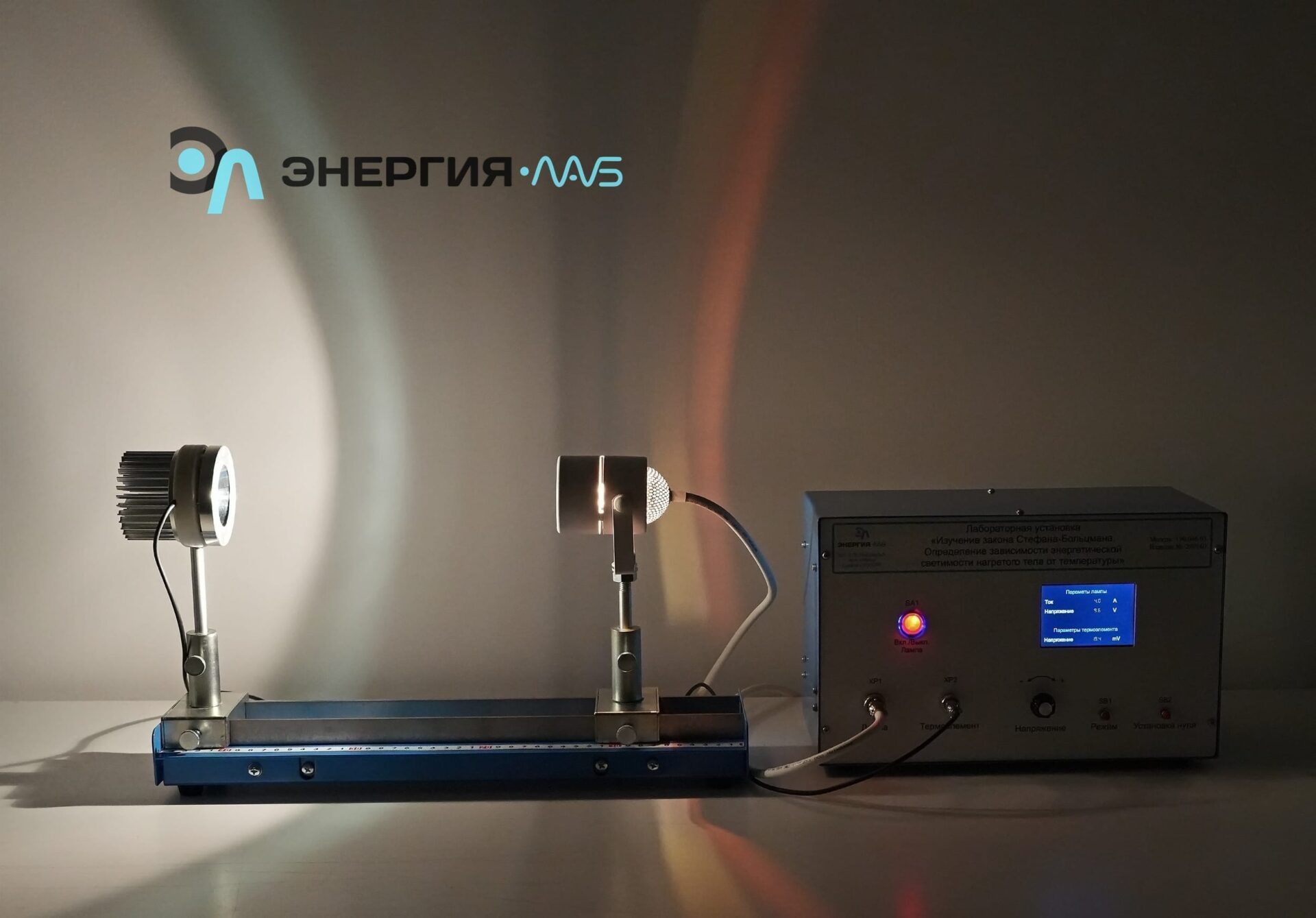

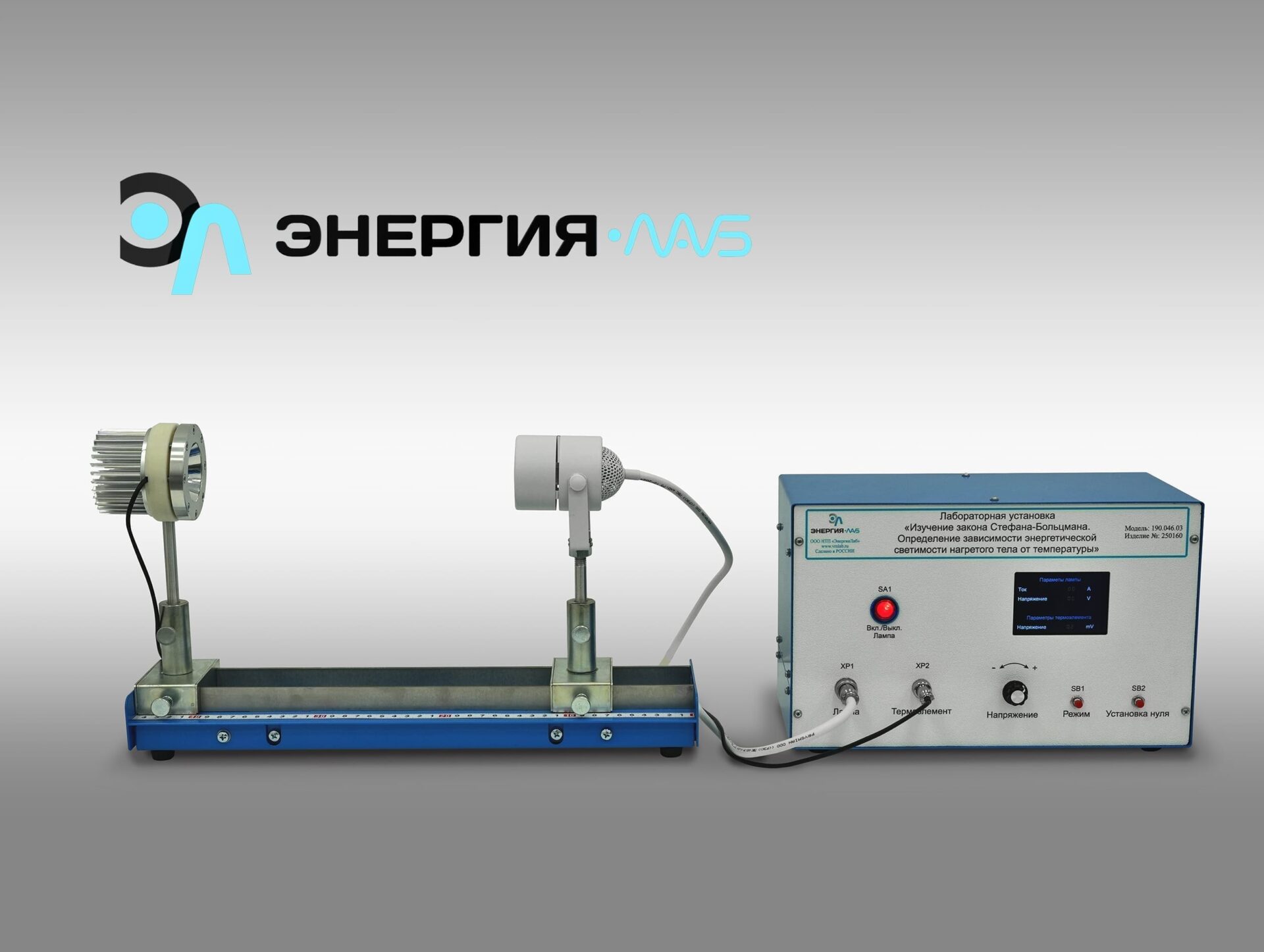

Лабораторная установка состоит из двух частей: модуля для определения зависимости энергетической светимости нагретого тела от температуры и блока управления.
Модуль представляет собой экспериментальную установку, состоящую из:
— источника теплового излучения — вольфрамовой нити галогеновой лампы, смонтированного в корпусе и установленный на держатель;
— приемника теплового излучения — бесконтактного датчика температуры, смонтированного в корпусе радиатора и установленный на держатель;
— подвижные соединения держателей;
— оптической скамьи с линейкой.
Лампа накаливания, служащая источником теплового излучения, подключена к источнику питания. Сопротивление лампы в рабочем состоянии находят по закону Ома, измерив вольтметром напряжение на лампе и амперметром –силу тока. По результатам измерения сопротивления, зависящего от температуры нити, находят температуру нити накала.
Изменение интенсивности теплового излучения лампы регистрируют приемником теплового излучения (бесконтактным датчиком температуры), к которому подключен мультиметр через усилитель для измерения возникающей термоЭДС в электрической цепи.
Измерительные приборы размещены в блоке управления.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение закона Стефана-Больцмана. Определение зависимости энергетической светимости нагретого тела от температуры.
Коплектация
Учебный лабораторный стенд в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
