Описание
Учебный лабораторный комплекс предназначен для проведения цикла лабораторно-практических занятий по изучению простых механизмов.
Комплекс выполнен в настольном моноблочном исполнении.

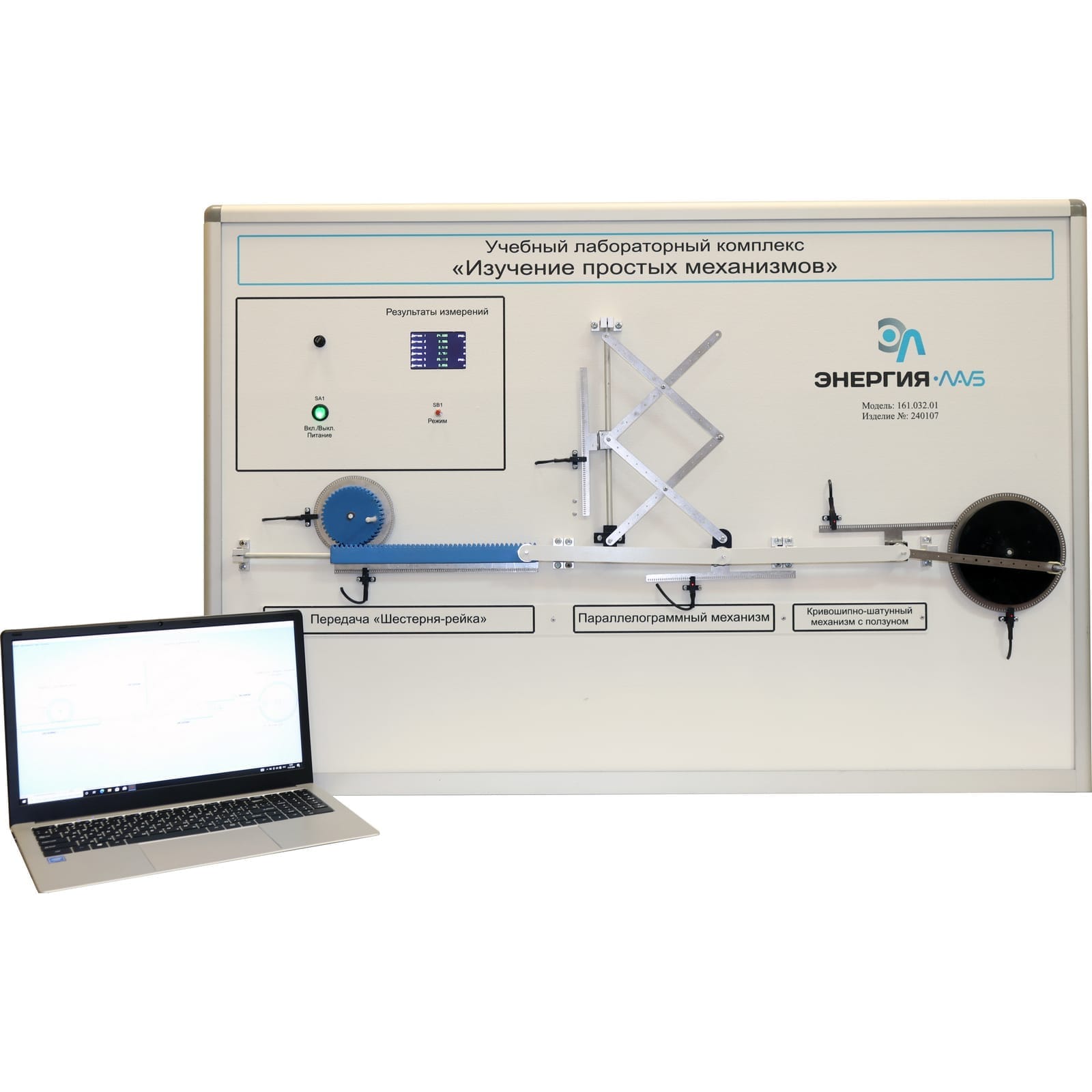

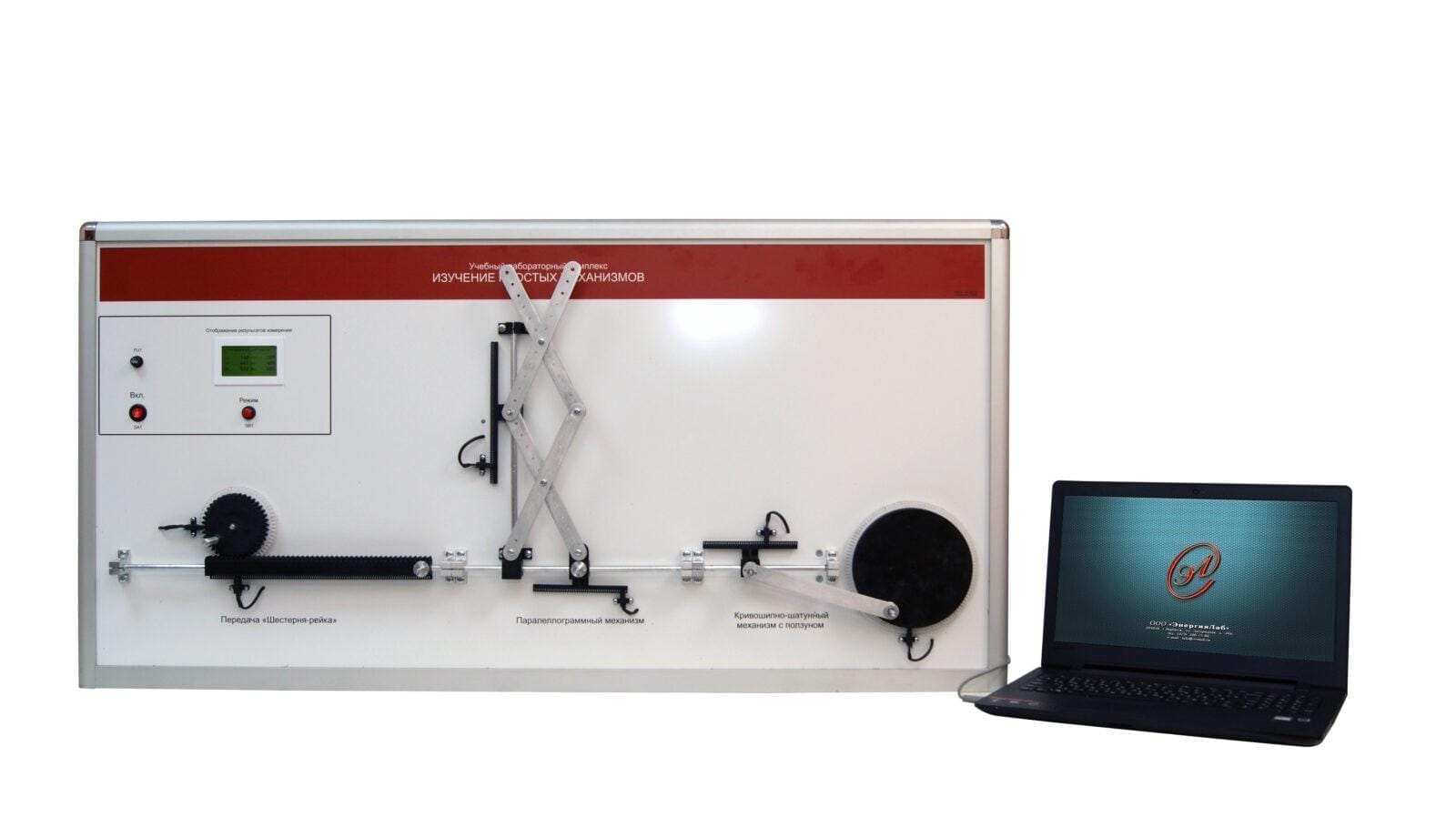

На лицевой панели расположены механизмы:
• Передача шестерня-рейка, состоящая из зубчатого колеса и зубчатой рейки;
• Параллелограммный механизм, состоящий из шарнирных звеньев;
• Кривошипно-шатунный механизм, состоящий из кривошипа, шатуна и ползуна.
Линейные перемещения элементов механизмов осуществляется вручную. Измерение параметров осуществляется с помощью бесконтактных оптических датчиков.
Размещение механизмов на лицевой панели допускает последовательное соединение двух и трех механизмов при помощи планок, входящих в состав стенда.
На боковой панели стенда расположен USB-порт для возможности подключения ноутбука.
Для проведения лабораторных работ стенд укомплектован измерительной системой.
При подключении к персональному компьютеру измерительная система работает под управлением программного комплекса ELAB.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение кривошипно-шатунного механизма.
- Изучение передачи шестерня-рейка.
- Изучение параллелограммного механизма.
- Исследование последовательного соединения механизма.
Коплектация
Учебный лабораторный комплекс «Изучение простых механизмов» в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
