Описание

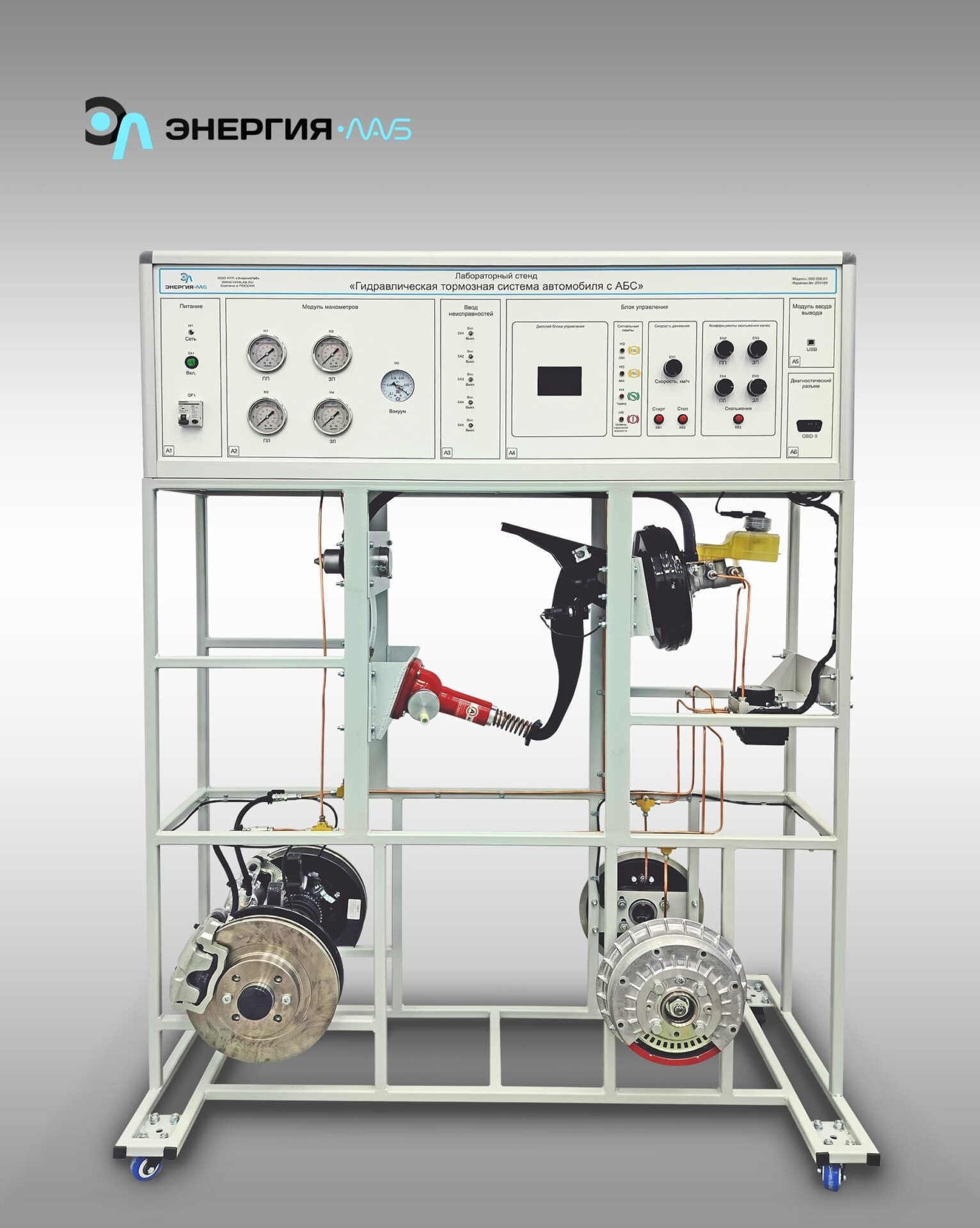

Лабораторный стенд предназначен для изучения гидравлической тормозной системы автомобиля с АБС.
Лабораторный стенд представляет собой вертикальную каркасную конструкцию, на лицевой панели которой расположена панель управления стенда в составе:
— 4 манометра давления жидкости в гидроприводе тормозных механизмов каждого колеса;
— вакуумметр разрежения в вакуумном усилителе;
— блок ввода неисправностей;
— блок световых сигнализаторов;
— колодка диагностики OBD-II;
— блок управления стендом.
В каркасной конструкции установлены:
— модуль АБС;
— главный тормозной цилиндр с вакуумным усилителем, педалью, механизмом фиксации педали;
— вакуумный насос с выключателем;
— 2 передних тормозных дисковых механизма с датчиками скорости;
— 2 задних тормозных барабанных механизма с датчиками скорости.
В качестве блока АБС использован блок от автомобиля «ВАЗ».
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
Лабораторные работы
- Изучение конструкции и принципа действия АБС.
- Проверка работоспособности вакуумного усилителя.
- Удаление воздуха из гидропривода тормозов.
- Замена тормозной жидкости.
- Замена тормозных колодок дисковых и барабанных тормозных механизмов.
- Основные неисправности АБС. Методы диагностирования.
Коплектация
Лабораторный стенд в сборе –1шт.
Электронный носитель с учебным видеороликом и методическими указаниями –1шт.
Паспорт –1шт.
Гарантийный талон –1шт.
