Описание
Учебно-лабораторный комплекс предназначен для проведения лабораторных работ по изучению способов определения механических свойств материалов.

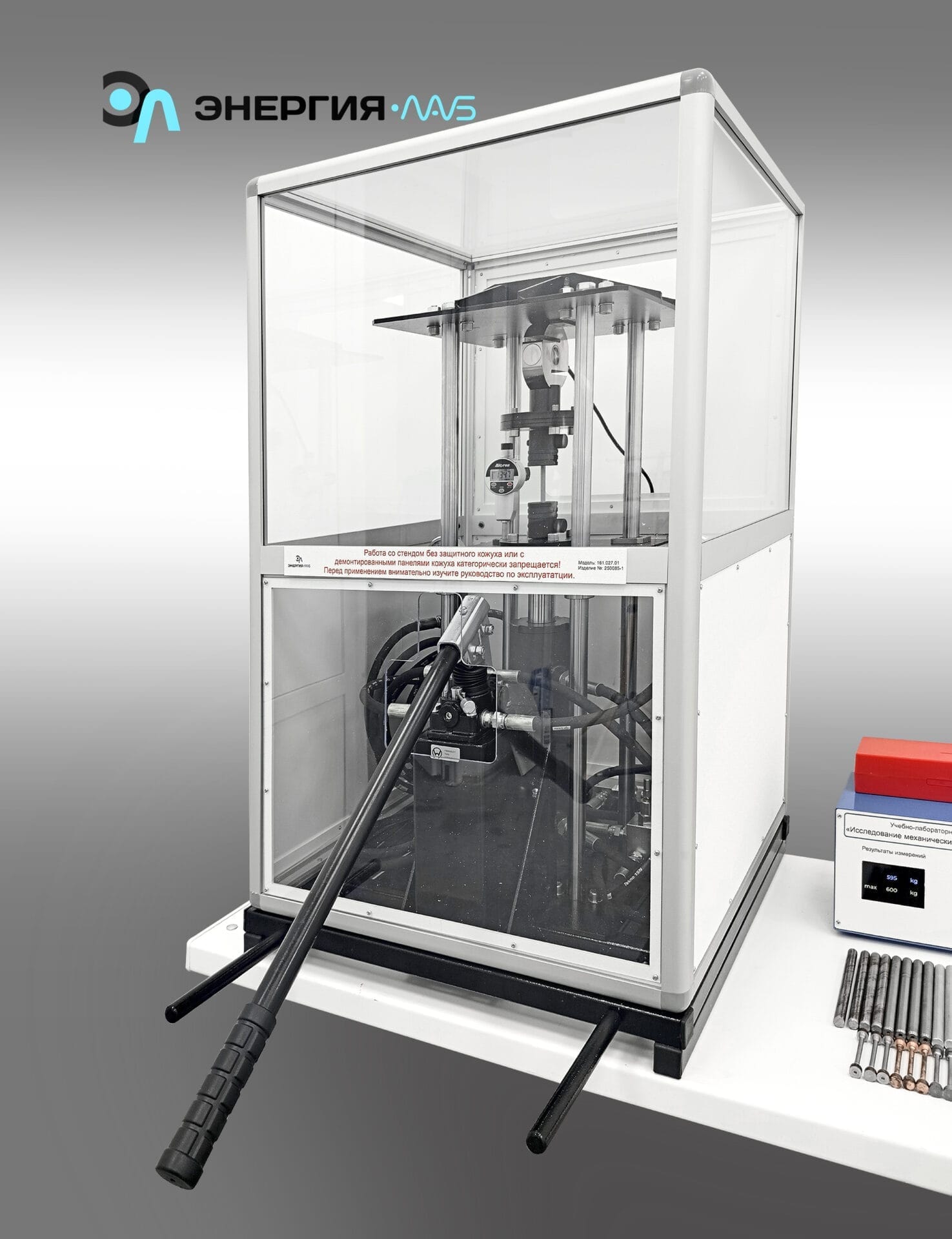

Учебно-лабораторный комплекс представляет собой жесткую силовую раму, изготовленную из металла, покрытого порошковой краской и измерительный блок.
На силовой раме размещено:
— неподвижная траверса с приспособлением для установки образца;
— устройство для измерения усилия сжатия/растяжения;
— устройство измерения перемещения подвижной траверсы;
— ручной гидравлический привод.
В качестве средства измерения усилия сжатия/растяжения образца используется тензодатчик. Тензодатчик подключен к измерительному блоку. Диапазон измерений тензодатчика соответствует диапазону усилий, развиваемых гидроприводом.
Измерение величины перемещения подвижной траверсы осуществляется с помощью цифрового микрометра.
Конструкция устройства испытания образцов обеспечивает безопасность при проведении лабораторных работ.

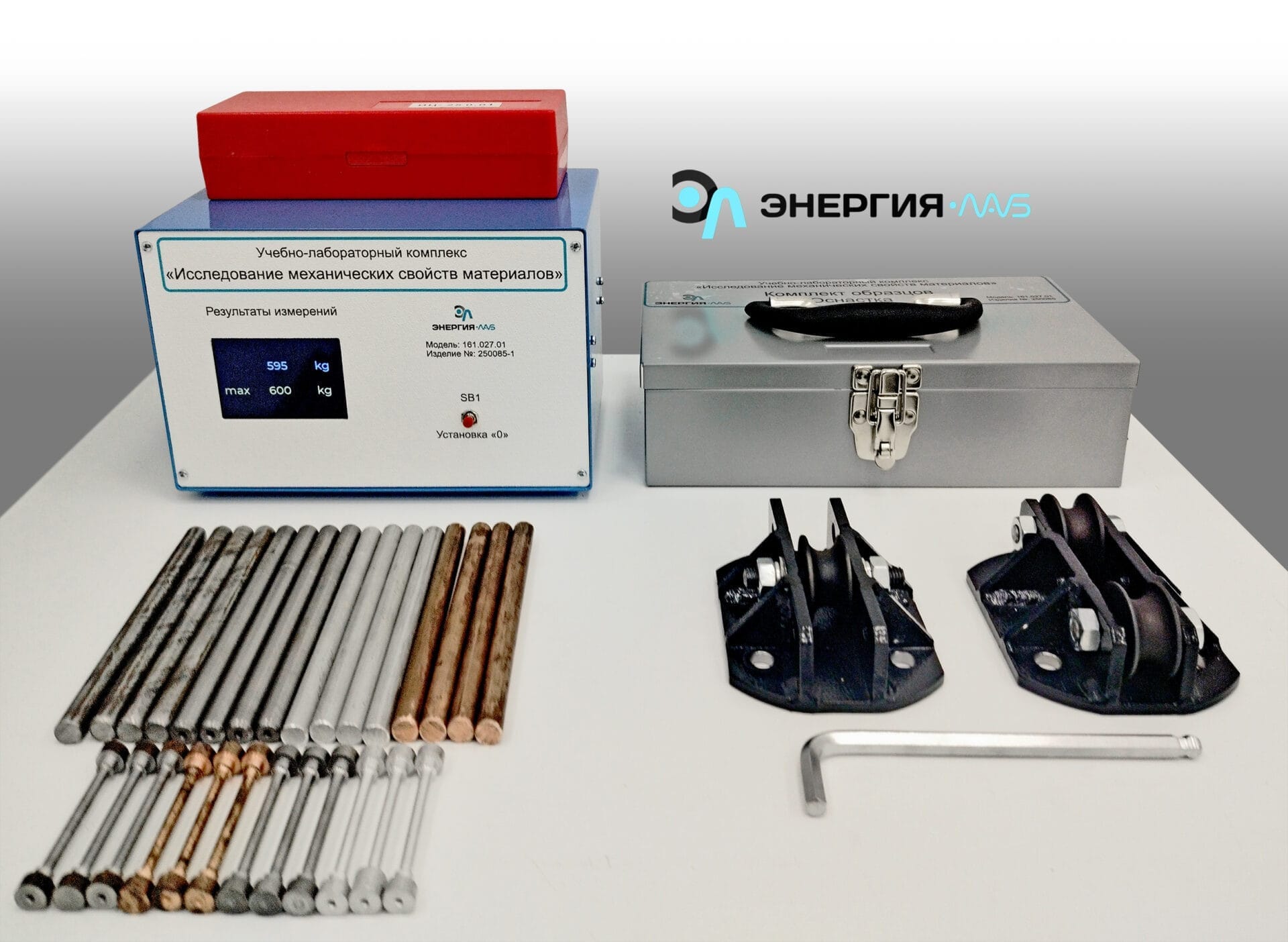

В комплект входят образцы, изготовленные из стали, чугуна, латуни, алюминия.
Результаты измерения усилия сжатия/растяжения отображаются на ЖК-дисплее измерительного блока.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Определение нагрузки разрушения образца из пластичного материала на растяжение.
- Определение нагрузки разрушения образца из хрупкого материала на растяжение.
- Построение диаграммы деформирования при растяжении пластичного материала.
- Определение прочности хрупкого материала при испытаниях на изгиб.
- Проба пластичного материала на изгиб с заданным радиусом.
Коплектация
Учебно-лабораторный комплекс «Исследование механических свойств материалов» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
