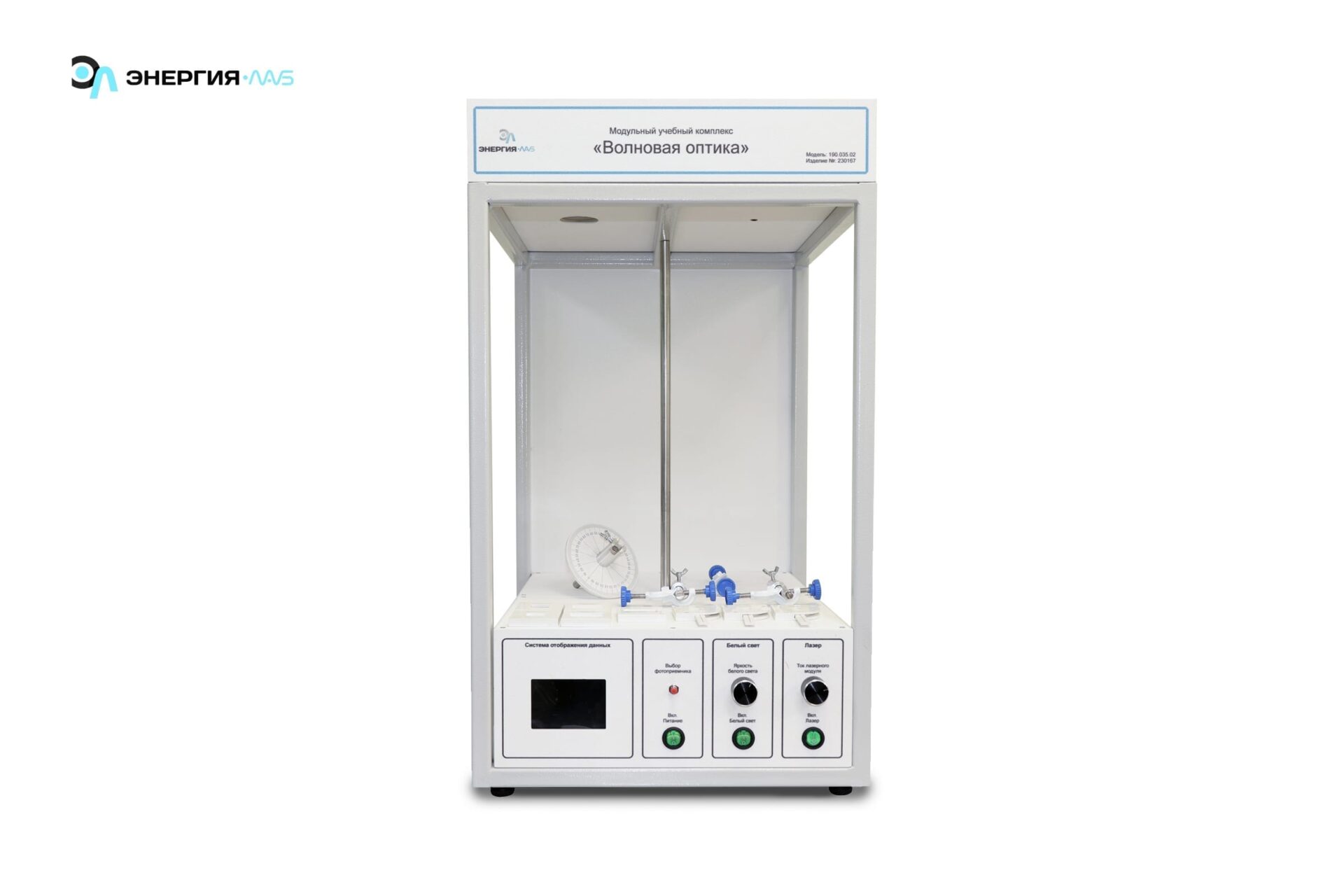

Описание
Лабораторная установка предназначена для проведения цикла лабораторно-практических занятий дисциплины «Физика» раздела «Оптика» и позволяет проводить серию опытов, экспериментально подтверждающих волновую природу оптического излучения.
Лабораторная установка представляет собой пространственную конструкцию настольного типа, состоящую из механического и электронного блока.
Рама изготовлена из стального профиля, покрашенного порошковой краской, установлена на ножки, обеспечивающие устойчивость и жесткость конструкции.
Механический блок предназначен для формирования оптической схемы эксперимента, а также для изменения взаимного положения элементов оптической схемы.
В верхней части механического блока расположен модуль источников оптического излучения содержащий:
— встроенный источник белого света (высокотемпературная лампа накаливания белого света);
— встроенный лазерный модуль (полупроводниковый лазер) длиной волны 635 нм.
Управление параметрами источников оптического излучения осуществляется с помощью электронного блока.
В центре механического блока установлен вертикальный штатив, на который подвижно закрепляются кронштейны с кольцевыми обоймами, для установки рамок с экспериментальными образцами.
Для измерения используются механические отсчетные шкалы.
Электронный блок предназначен для обеспечения регулировки интенсивности осветителей, а также для измерения интенсивности излучения, напряжения и силы тока источника белого света и лазерного модуля.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Интерференция света. Опыт Юнга.
- Дифракция света.
- Закон Малюса.
- Определение угла Брюстера. Поляризация при отражении.
- Интерференция поляризованного света. Двулучепреломление.
Коплектация
Лабораторная установка «Волновая оптика» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
