Описание
Учебный стенд предназначен для проведения лабораторно-практических занятий для изучения устройства и принципа действия приборов измерения давления различных типов, а также определения их погрешностей измерений.

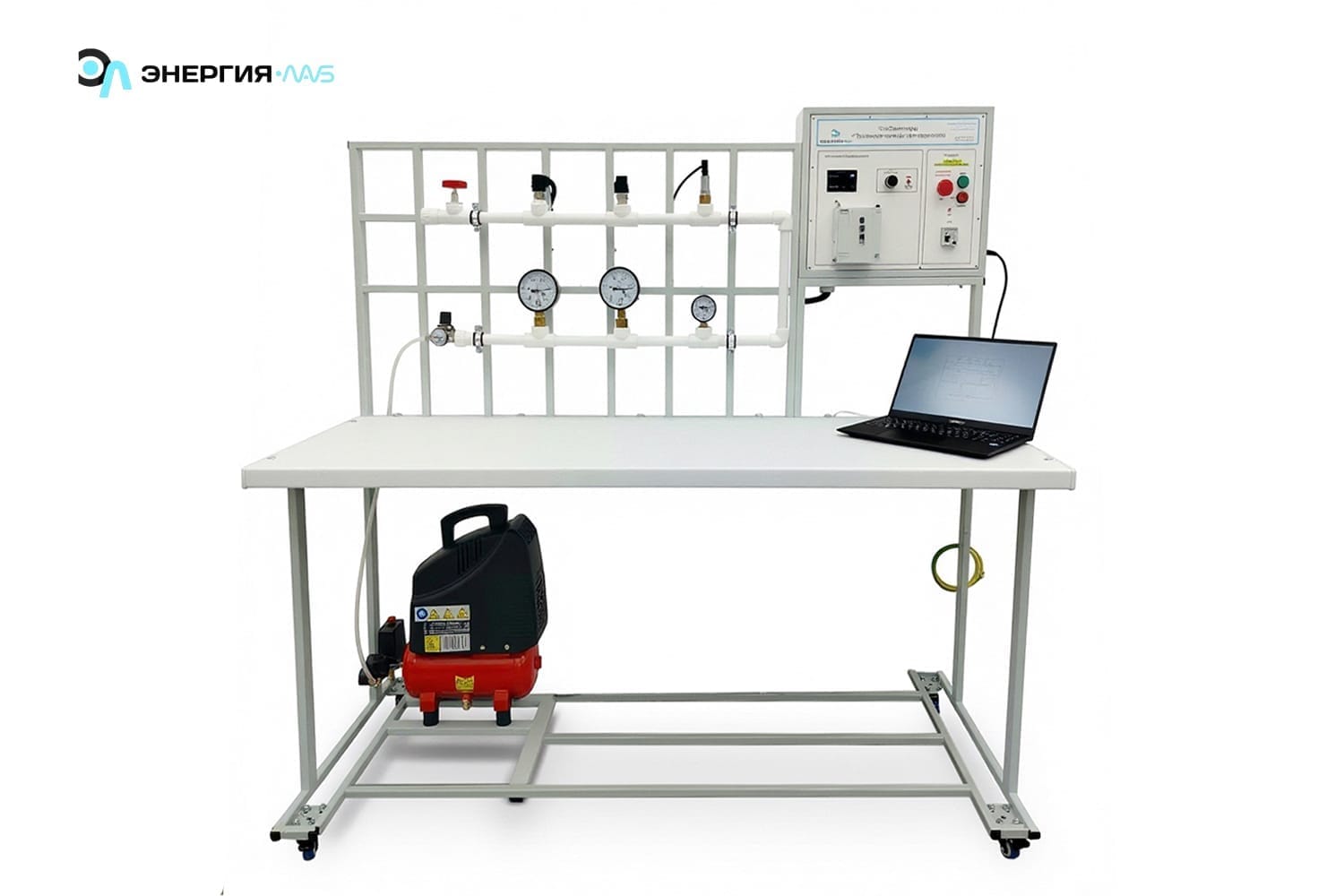

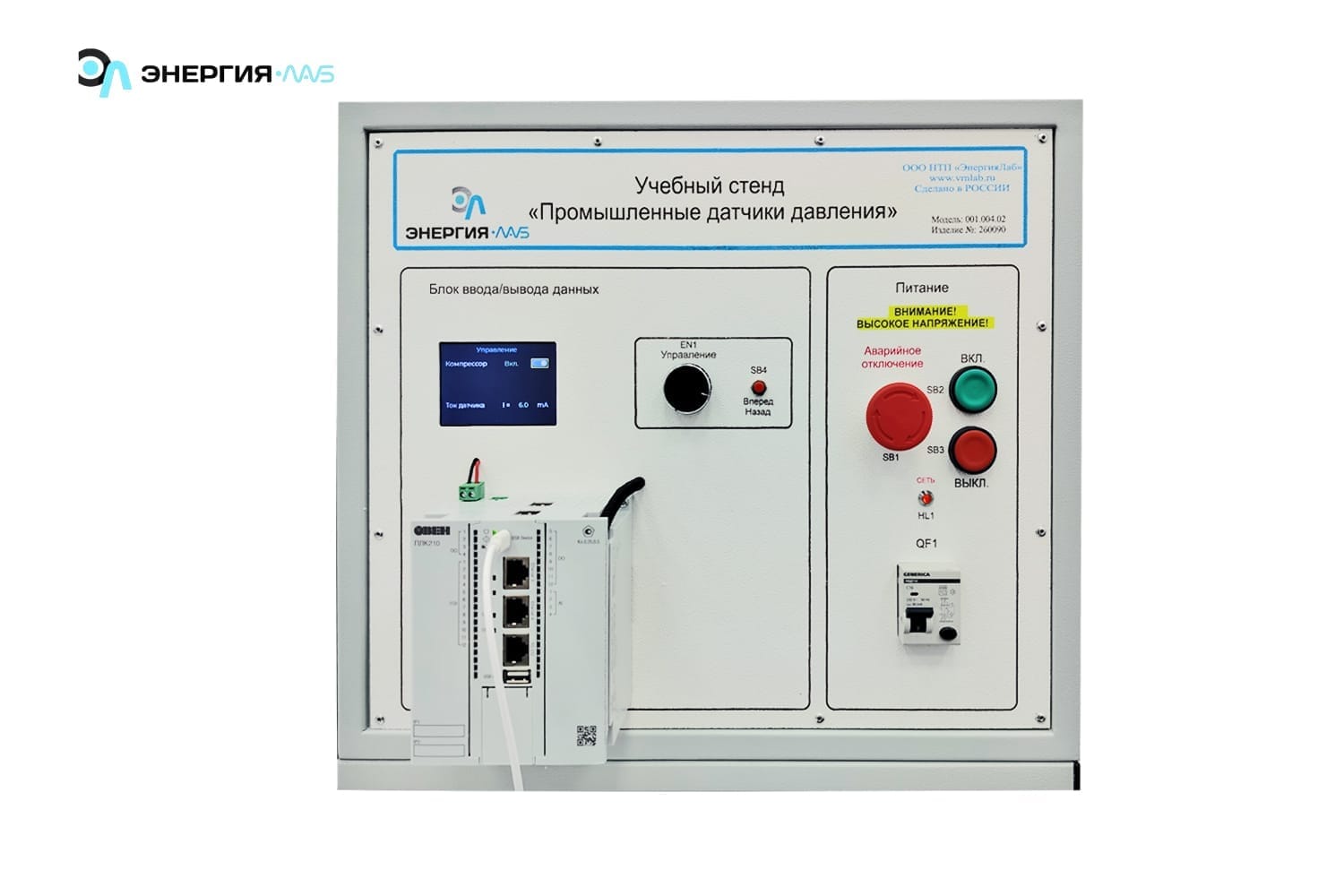

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. На рамном основании монтируется блок управления стендом и пневматическая система.

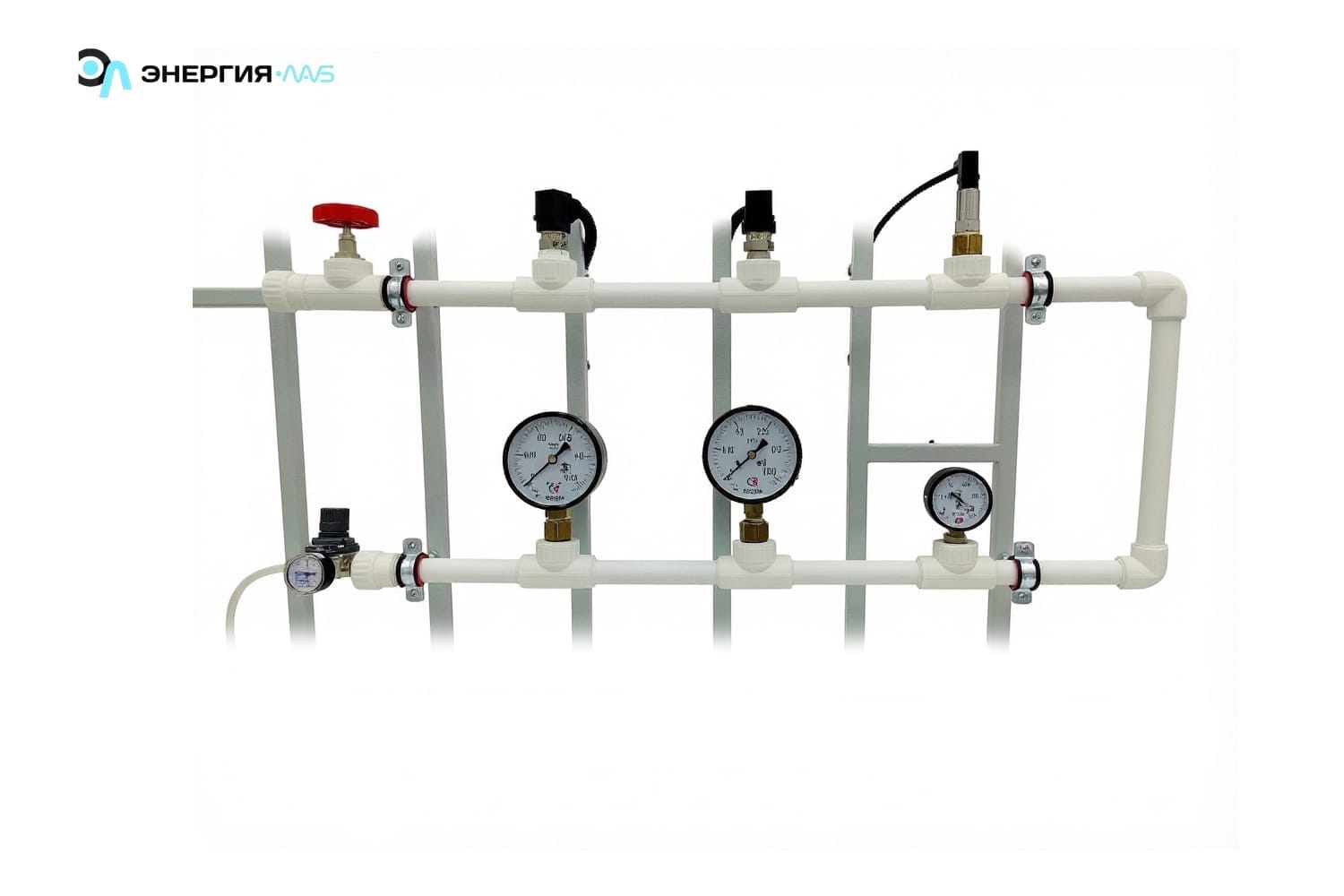

Пневматическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воздуха и системы измерения давления различными методами и приборами.
Система подачи воздуха состоит из компрессора, редукционного клапана с манометром М-4.
Систем измерения давления включает в себя:
— стрелочный манометр ТМ5 «Росма», 0 – 0,25 МПа, С1,0 (эталонный);
— стрелочный манометр ТМ5 «Росма», 0 – 0,25 МПа, С1,5;
— стрелочный манометр ТМ3 «Росма», 0 – 0,25 МПа, С2,5;
— мембранный деформационный датчик избыточного давления с аналоговым выходным сигналом 4…20мА DA100-16, подключенный к ПЛК-210;
— мембранный деформационный датчик избыточного давления с аналоговым выходным сигналом 4…20мА РТЕ 5000С, подключенный к ПЛК-210;
— мембранный деформационный датчик избыточного давления с аналоговым выходным сигналом 4…20мА РТЕ 5000С, подключенный к микропроцессорной системе измерений стенда.
При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
Учебный стенд предназначен для проведения лабораторно-практических занятий для изучения промышленных датчиков давления различных типов, а также определения их погрешностей измерений.
Характеристики
- Потребляемая мощность, В·А: 1200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение средств и методов измерения давления.
- Изучение манометров различного класса точности.
- Изучение мембранного датчика давления.
- Исследование систем регистрации давления.
- Изучение редукционного клапана регулирования давления воздуха.
Коплектация
Учебный стенд «Промышленные датчики давления»в сборе –1 шт.
Электронный носитель с методическими указаниями, руководством по эксплуатации, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
