Описание

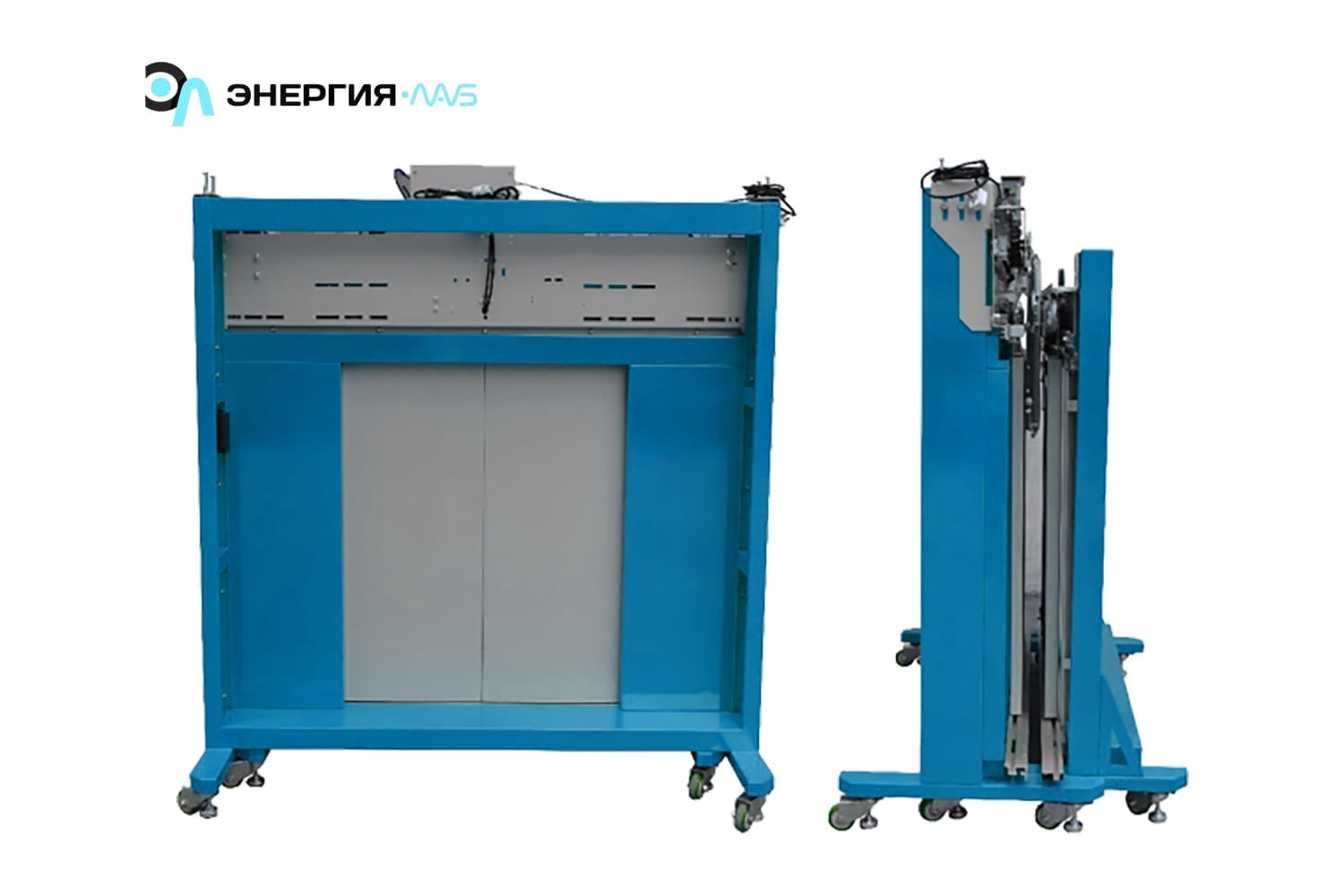

Учебный стенд по установке и наладки работы дверей лифта состоит в основном из стальной рамы, механизма открывания дверей, двери кабины, двери шахты и других компонентов. В приводе дверей используется наиболее распространенный на современном рынке частотно-регулируемый привод с постоянными магнитами (его также можно настроить в соответствии с потребностями заказчика). В зависимости от способа открывания дверей лифта оборудование можно разделить на два типа: с центральным и боковым открыванием. Дверь кабины и дверь шахты можно отделить друг от друга и использовать по отдельности для обучения. Оборудование имеет простой и практичный внешний вид. Учащимся удобно наглядно видеть все компоненты дверного механизма и весь процесс механической работы лифта, а преподавателям —проводить обучение по установке и вводу в эксплуатацию на месте, чтобы помочь понять принцип работы механизма и освоить навыки его установки и ввода в эксплуатацию.
Технические параметры
1. Рабочая среда: высота 1000 м; температура -10 ℃~ + 40 ℃; влажность <95% относительной влажности без образования конденсата; окружающий воздух не должен содержать агрессивных и легковоспламеняющихся газов;
2. напряжение: 220V 50 Гц;
3. Привод двери: привод двери с синхронным преобразованием частоты на постоянных магнитах (опционально —привод двери с преобразованием частоты);
4. Номинальное напряжение двигателя дверей лифта : 100/125 В переменного тока;
5. Номинальная частота вращения двигателя : 180 об/мин;
6. Номинальная мощность двигателя : 43/94 Вт;
7. Ширина дверного проема: 800 мм (по желанию заказчика);
8. Высота двери: 1000 мм (по желанию заказчика);
9. Материал двери : Q235 (опционально —пластина из нержавеющей стали);
10. Материал нижней двери: Q235 (опционально —пластина из нержавеющей стали);
11. Потребляемая мощность всей машины: 0,5 кВт;
12. Вес всей машины: 300 кг;
13. Размеры: 1700 мм × 1000 мм × 1900 мм (длина × ширина × высота).
Учебный стенд представляет собой устройство для практического обучения и оценки работы механизма дверей лифта.Он подходит для обучения по специальностям связанным с установкой и обслуживания лифтов, автоматизации зданий, электромеханической автоматизации и других специальностей, связанных с лифтами, в профессиональных колледжах и техникумах, а также в центрах оценки профессиональной квалификации и других технических учебных учреждениях.
Характеристики
- Потребляемая мощность, В·А: 0,5
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Компетенции
- Изучения механизма работы открывания и закрывания дверей лифта
- Сборка и разборка дверей лифта
- Настройка дверных механизмов
