Описание

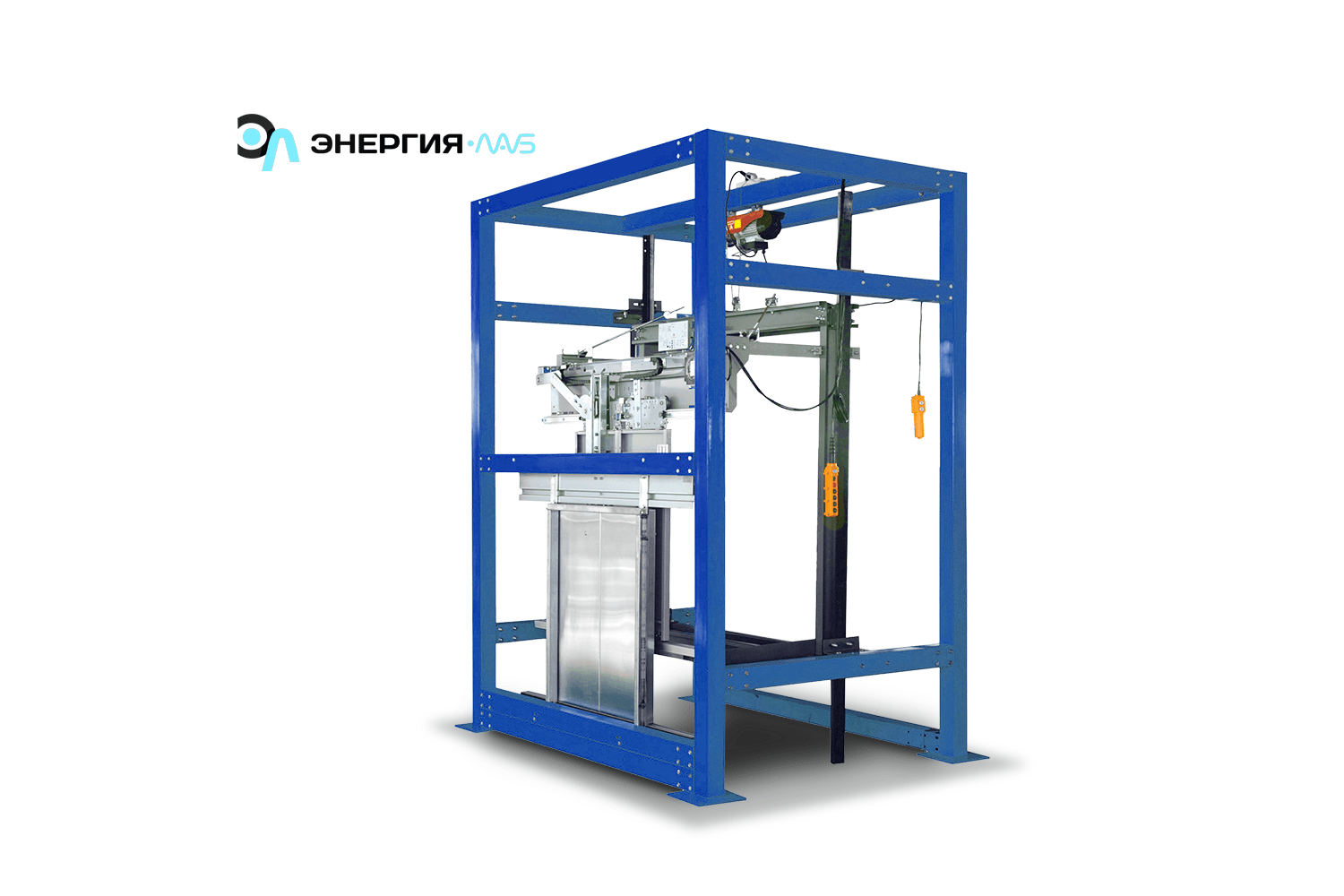

Учебный стенд «Ограничитель скорости лифта с предохранительным механизмом» сделан на основе каркаса сваренного из стандартной квадратной стали, а все соединения скреплены болтами для удобства демонтажа. Ручная лебедка оснащена предохранительным зажимом, который удерживает груз на определенной высоте. При срабатывании ручного тормоза лебедки капсула с предохранительным зажимом начинает свободно падать. Если скорость падения составляет 130 % от номинальной, срабатывает регулятор ограничения скорости. Предохранительный зажим поднимается вверх с помощью шатунного механизма, который приводит в движение рычаг, и клин в предохранительном зажиме застревает в направляющей, обеспечивая экстренное торможение нижней части основания коробки передач. Это позволяет учащимся интуитивно понять принцип работы ограничителя скорости, предохранительного зажима, а также принцип и процесс работы ограничителя скорости и предохранительного зажима. В составе есть ручной ворот для подъема груза, а функции ворота и холостого хода реализуются с помощью тормозного устройства. Ручной ворот приводится в движение тросом, соединяющим нижнюю раму механизма с шкивом. Под основанием клетки расположены пружинный буфер для накопления энергии и гидравлический буфер для рассеивания энергии. Это позволяет избежать прямого удара страховочных дуг о землю, если они не двигаются или не останавливаются на заданном расстоянии. Это дает учащимся представление о функциях, типах и принципах работы буферов.
Стенд предназначен для изучения конструкции механического ограничителя скорости лифта .
Характеристики
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучене конструкции механизма ограничения скорости.
- Демонстрация работы лифтовой системы безопасности.
