Описание
Учебный лабораторный стенд предназначен для проведения цикла лабораторно-практических занятий по испытаниям теплообменников в режимах прямотока и противотока, а так же определения коэффициентов теплоотдачи и теплопередачи, КПД теплообменников.

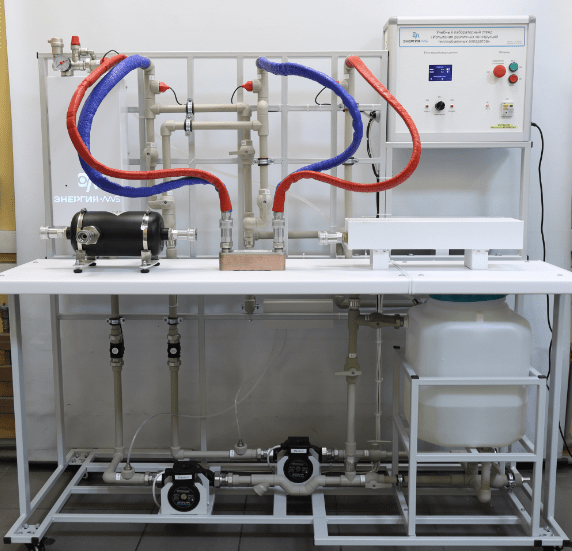

Стенд представляет собой конструкцию из металлической рамы с полимерным покрытием. На раме смонтирована гидравлическая система и блок управления стендом.
Для проведения лабораторных работ в состав стенда входят три модуля: пластинчатый теплообменник, кожухотрубный теплообменник, воздушный теплообменный аппарат.
Система трубопроводов и кранов, позволяет устанавливать в теплообменниках два режима течения — прямоток и противоток.
Датчики, установленные на стенде, подключаются к измерительной системе. Показания датчиков и интерфейс управления исполнительными устройствами отображаются на цветном дисплее.
Характеристики
- Потребляемая мощность, В·А: 3500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Проведение испытаний теплообменников в режимах прямотока и противотока.
- Измерение температуры на входе и выходе исследуемого теплообменника в горячем и холодном контурах. Измерение расхода теплоносителей.
- Определение коэффициентов теплоотдачи в рекуперативных теплообменниках при прямоточной и противоточной схемах движения теплоносителя.
- Экспериментальное исследование работы кожухотрубного и пластинчатого теплообменных аппаратов с определением их тепловой нагрузки.
- Закрепление сведений о физической сущности переноса тепла от горячего теплоносителя к холодному и анализ факторов, влияющих на оптимизацию процесса. Исследование влияния теплофизических свойств охлаждающей среды на процесс теплообмена.
- Изучение конструкции воздушного охладителя. Испытание воздушного охладителя с целью определения коэффициента теплопередачи.
Коплектация
Учебный лабораторный стенд «Испытание различных конструкций теплообменных аппаратов» в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
