Описание

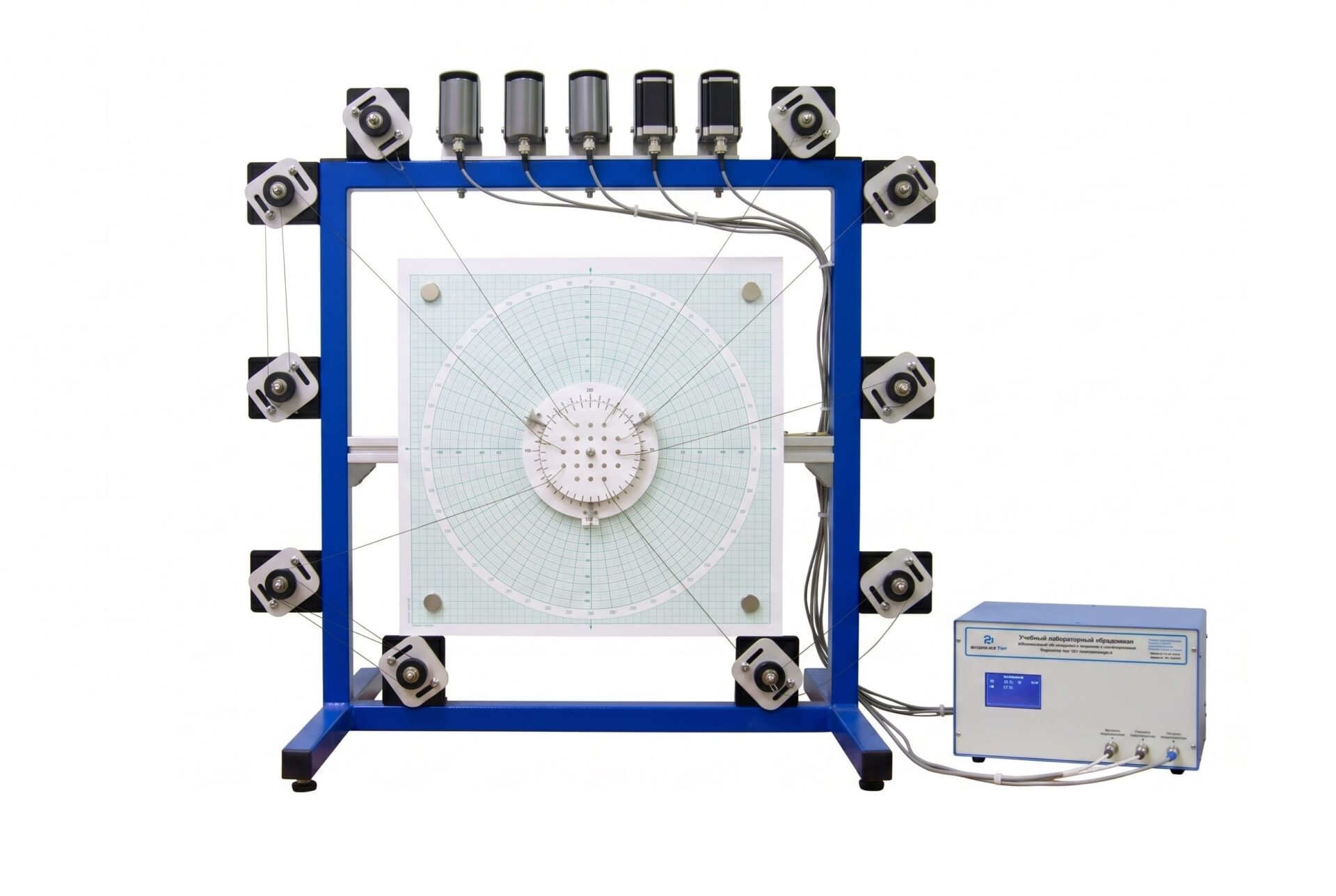

Учебный лабораторный комплекс представляет собой жесткую сварную раму, изготовленную из металла, покрытого порошковой краской.
По периметру рамы размещены двадцать неподвижных роликов. В верхней части рамы расположены пять силоизмерителей (тензометрических датчиков) с устройствами натяжения. Передняя панель рамы выполнена в виде плоского металлического листа, на котором, с помощью магнитных фиксаторов, закреплен бумажный лист с измерительной сеткой.
В состав поставки лабораторного комплекса входят прямоугольный, треугольный и круглый экспериментальные образцы, а также комплект грузов для изменения величины нагрузки.
В образцах предусмотрены отверстия для фиксации зацепов гибких тросиков.
Силоизмерители (тензометрические датчики) соединяются с измерительным блоком кабелем.
Учебно-лабораторный стенд «Теоретическая механика. Статика» предназначен для исследования систем плоских и сходящихся сил, а также для определения величины и направления их равнодействующей.
Комплекс позволяет студентам нагружать образцы на раме с помощью грузов и тросов, измерять усилия датчиками и фиксировать результаты на координатной сетке.
Характеристики
- Потребляемая мощность, В·А: 50
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение системы плоских сил, системы сходящихся сил и определение величины и направления равнодействующей силы.
Коплектация
Учебный лабораторный комплекс «Теоретическая механика. Статика» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
