Описание

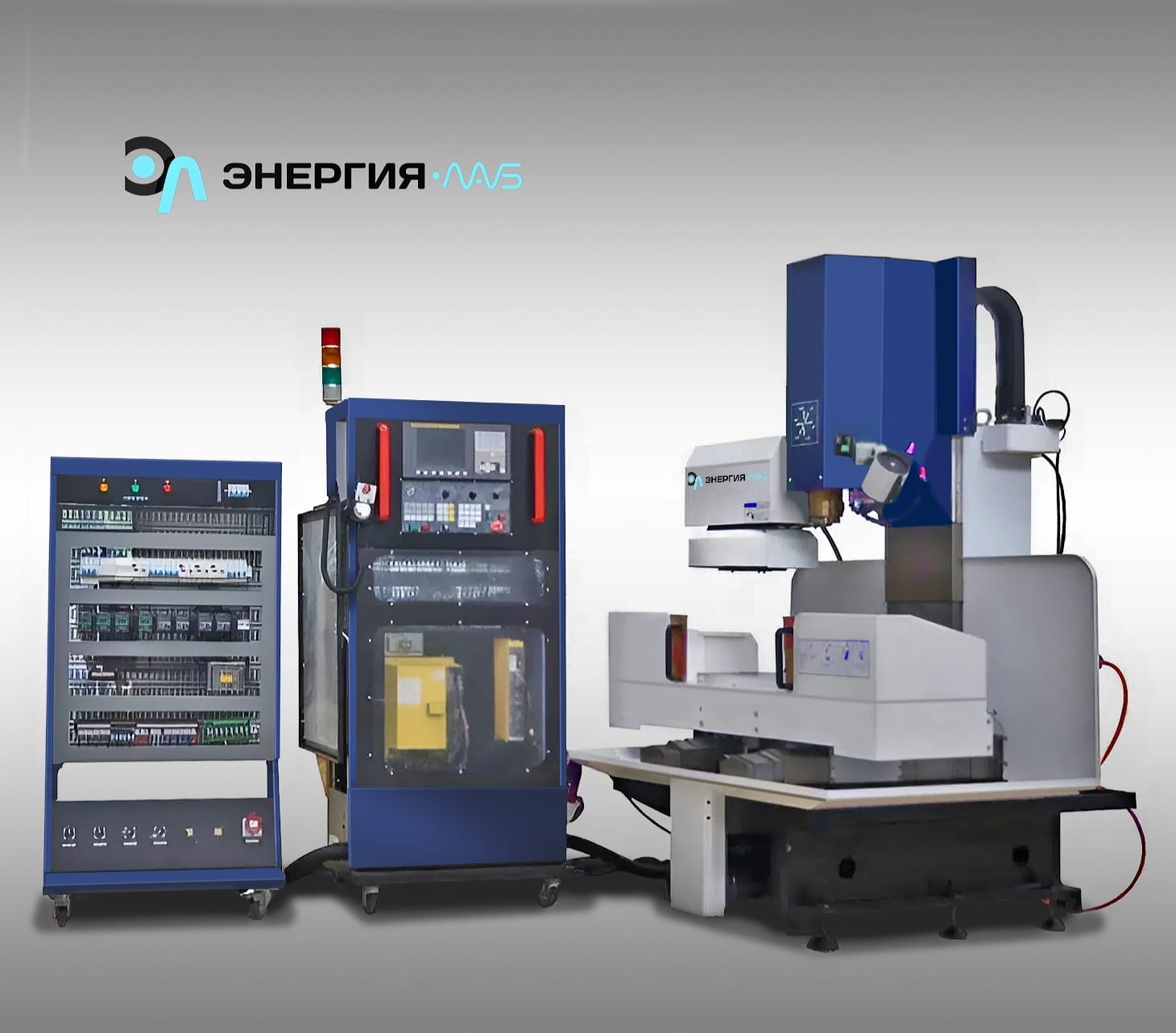

Комплект оборудования вертикального станка с ЧПУ объединяет трехосный станок из высокопрочного чугуна и учебные модули. В состав входят вертикальный блок электроуправления, электромонтажный стенд с многоразовой сетчатой пластиной, магазин смены инструмента женевского типа и средства измерительного контроля.
Комплекс оснащен ШВП, линейными направляющими с автоматической смазкой, высокоскоростным шпинделем на 10 000 об/мин и интеллектуальной системой симуляции неисправностей в цепях питания, защиты, PMC и охлаждения.Комплект позволяет студентам изучать архитектуру ЧПУ по стандарту GB/T5226.1-2002, правила электромонтажа, кинематику трехосных станков и методики их обслуживания.
На практических занятиях учащиеся осваивают чтение схем, выполняют коммутацию кабельных интерфейсов и программируют циклы фрезерной обработки. Конструкция станка позволяет отрабатывать навыки проверки геометрической точности, регулировки безлюфтовых муфт и настройки прерывистой смазки направляющих. С помощью системы симуляции отказов студенты обучаются диагностике: проводят анализ аварийных режимов, прозвонку линий связи, поиск коротких замыканий, утечек тока и обрывов фаз.
Учебный комплекс вертикального станка с ЧПУ включает в себя трехосный сервоприводный станок, блок электрического управления, модуль электромонтажа и магазин смены инструмента женевского типа. Оборудование соответствует стандарту GB/T5226.1-2002 и позволяет студентам освоить навыки реальной отладки, промышленного монтажа, диагностики неисправностей и прецизионного фрезерования.
Характеристики
- Потребляемая мощность, В·А: 6000
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 6
Лабораторные работы
- Блок 1. Промышленный электромонтаж и пусконаладка по стандартам ЧПУ
- Изучение архитектуры и схемотехнических решений блока электрического управления ЧПУ по стандартам GB/T5226.1-2002.
- Многократный электромонтаж и трассировка силовых цепей питания и контуров защиты на базе сетчатой пластины.
- Сборка, подключение и конфигурирование интерфейсных плат PMC и модулей сопряжения сигнальных линий.
- Коммутация и наладка цепей управления автоматическим централизованным устройством прерывистой смазки.
- Электромонтаж, подключение и тестирование цепей управления системой охлаждения и приводом шпинделя.
- Блок 2. Кинематика, обслуживание и измерительный контроль станочных узлов
- Изучение конструкции и кинематических схем трехосного вертикального станка из высокопрочного чугуна.
- Настройка, регулировка и проверка безлюфтового соединения серводвигателей подач с ШВП через гибкие муфты.
- Техническое обслуживание прецизионных линейных направляющих осей X, Y, Z и систем их герметичной защиты.
- Проверка геометрической точности осей и точности позиционирования станка в соответствии с международными стандартами.
- Изучение конструкции, кинематики и регулировка автоматического устройства смены инструмента женевского (мальтийского) типа.
- Блок 3. Программирование ЧПУ и высокоскоростная металлообработка
- Настройка систем координат трехосного станка, привязка фрезерного инструмента и калибровка датчиков вылета
- .Разработка и отладка управляющих программ для пространственной многоосевой обработки деталей на ЧПУ.
- Программирование технологических циклов скоростного фрезерования при частоте вращения шпинделя до 10 000 об/мин.
- Блок 4. Интеллектуальная система обслуживания и диагностика отказов
- Диагностика аварийных режимов электрооборудования при автоматическом срабатывании реле утечки тока.
- Поиск, прозвонка линий и локализация точек короткого замыкания в интерфейсных цепях PMC.
- Анализ отказов, определение точек обрыва фаз в силовых цепях и восстановление работоспособности фрезерного комплекса.
Коплектация
Электрический блок управления-(1 шт.).
Учебный модуль по электромонтажу-(1 шт.).
Механический блок станка с ЧПУ (вертикально-фрезерный) -(1 шт.).
Блок поста инструмента (магазин Женевского типа на 12 инструментов)Комплект инструмента для проверки и тестирования-(1 шт.).
Комплект соединительных проводов и кабелей-(1 шт.).
Паспорт изделия-(1 шт.).
Руководство по эксплуатации-(1 шт.).
Методические рекомендации по проведению лабораторных работ-(1 шт.).
