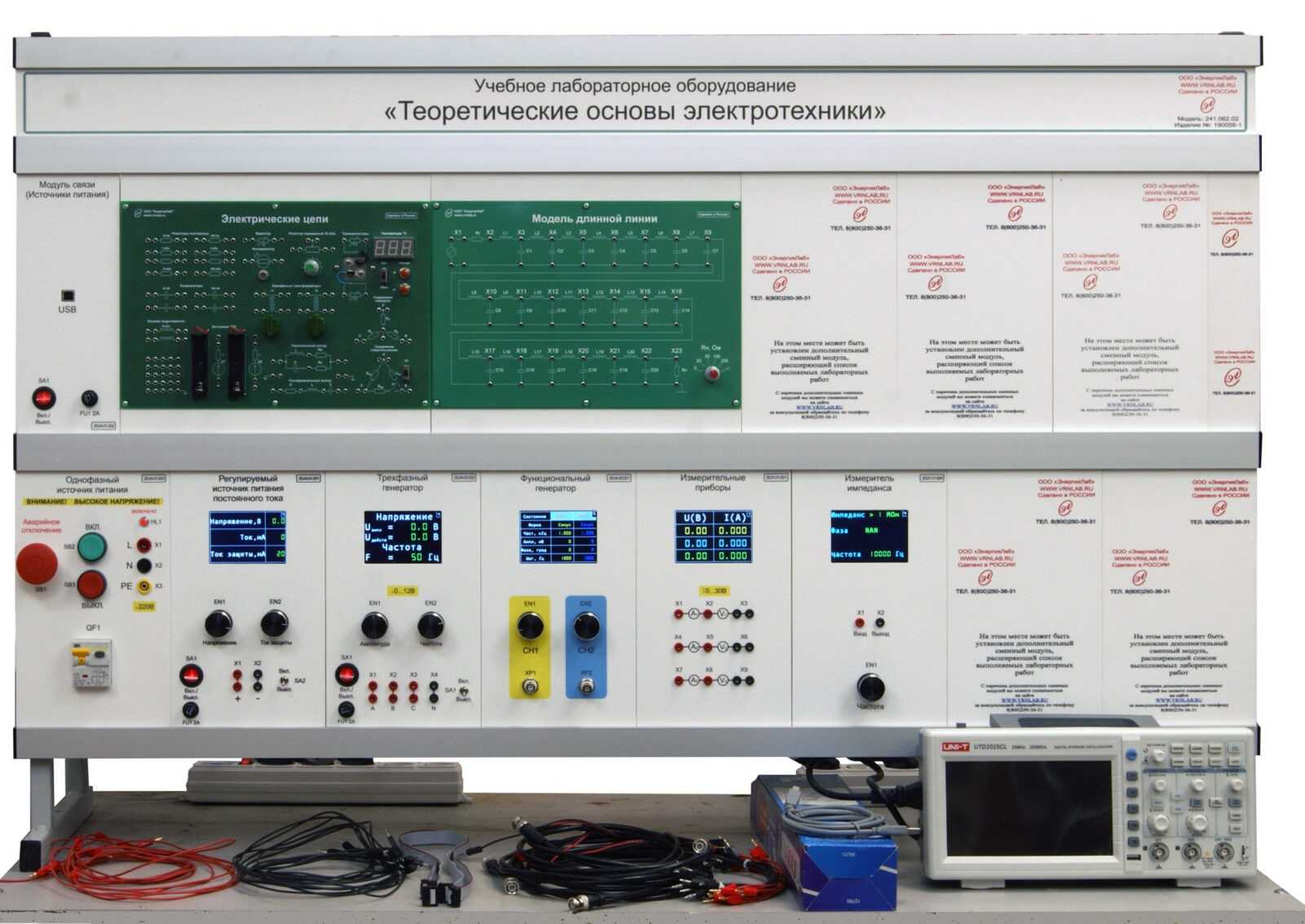

Учебное лабораторное оборудование «Теоретические основы электротехники»

Описание

Учебное лабораторное оборудование «Теоретические основы электротехники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков. Лабораторный комплекс предназначен для изучения электрических цепей переменного и постоянного токов, переходных процессов в них и исследование однородной длинной линии.
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.
Комплект модулей:
Модуль «Однофазный источник питания» –1 шт.
Модуль «Функциональный генератор» –1 шт.
Модуль «Регулируемый источник питания постоянного тока» — 1 шт.
Модуль «Измерительные приборы» — 1 шт.
Модуль «Модуль связи (источник питания)» — 1 шт.
Модуль «Трехфазный генератор» –1 шт.
Модуль «Электрические цепи» — 1 шт.
Модуль «Модель длинной линии» — 1 шт.
Цифровой осциллограф –1 шт.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Характеристики

• Потребляемая мощность, В·А: 300
• Электропитание:
  • напряжение, В: 220
  • частота, Гц: 50
• Класс защиты от поражения электрическим током: I
• Диапазон рабочих температур, ˚С: +10…+35
• Влажность, %: до 80
• Количество человек, которое одновременно и активно может работать на комплекте: 2

Лабораторные работы

1. Электрические цепи постоянного тока.
2. 1. Параметры электрической цепи постоянных напряжения и тока.
3. 2. Закон Ома.
4. 3. Исследование цепей с резисторами.
5. 3.1. Линейные резисторы.
6. 3.2. Терморезисторы с отрицательным температурным коэффициентом.
7. 3.3. Терморезисторы с положительным температурным коэффициентом.
8. 3.4. Варисторы.
9. 3.5. Фоторезисторы.
10. 3.6. Последовательное соединение резисторов.
11. 3.7. Параллельное соединение резисторов.
12. 3.8.Последовательно-параллельное соединение резисторов.
13. 3.9. Резистивный делитель напряжения.
14. 4. Эквивалентный источник напряжения (ЭДС).
15. 5. Последовательное соединение источников напряжения (ЭДС).
16. 6. Параллельное соединение источников напряжения(ЭДС).
17. 7. Электрическая мощность и работа.
18. 8. Коэффициент полезного действия электрической цепи.
19. Однофазные электрические цепи переменного тока.
20. 1. Параметры синусоидальных напряжения и тока.
21. 2. Активная мощность цепи синусоидального тока.
22. 3. Цепи синусоидального тока с конденсаторами.
23. 3.1. Напряжение и ток конденсатора.
24. 3.2. Реактивное сопротивление конденсатора.
25. 3.3. Последовательное соединение конденсаторов.
26. 3.4. Параллельное соединение конденсаторов.
27. 3.5. Реактивная мощность конденсатора.
28. 4. Цепи синусоидального тока с катушками индуктивности.
29. 4.1. Напряжение и ток катушки индуктивности.
30. 4.2. Реактивное сопротивление катушки индуктивности.
31. 4.3. Последовательное соединение катушек индуктивности.
32. 4.4. Параллельное соединение катушек индуктивности.
33. 4.5. Реактивная мощность катушки индуктивности.
34. 5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
35. 5.1. Последовательное соединение резистора и конденсатора.
36. 5.2. Параллельное соединение резистора и конденсатора.
37. 5.3. Последовательное соединение резистора и катушки индуктивности.
38. 5.4. Параллельное соединение резистора и катушки индуктивности.
39. 5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
40. 5.6. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
41. 5.7. Частотные характеристики последовательного резонансного контура.
42. 5.8. Частотные характеристики параллельного резонансного контура.
43. 5.9. Мощности в цепи синусоидального тока.
44. 6. Трансформаторы.
45. Трехфазные цепи синусоидального тока.
46. 1. Напряжения и токи в трехфазной цепи.
47. 2. Трехфазная нагрузка, соединенная по схеме «звезда».
48. 3. Трехфазная нагрузка, соединенная по схеме «треугольник».
49. 4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
50. 5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
51. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении
52. Переходные процессы в электрических цепях
53. 1. Переходные процессы в цепи с конденсатором и резисторами.
54. 2. Переходные процессы в цепи с катушкой индуктивности.
55. 3. Переходные процессы в колебательном контуре.
56. Однородная длинная линия.
57. 1. Распределение напряжения вдоль однородной длинной линии.
58. 2. Исследование зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки.
59. 3. Отражение волн от конца длинной линии.

Коплектация

Учебное лабораторное оборудование «Теоретические основы электротехники» –1 к-т.
Цифровой осциллограф –1 шт.
USB накопитель с учебным видеороликом и методическими материалами–1шт
Паспорт изделия — 1шт.
Гарантийный талон — 1шт.
