Описание
Лабораторная установка предназначена для проведения лабораторной работы для изучения распространения звуковых волн в воздухе и твердых телах и определения скорости распространения звуковой волны в воздухе и металле.

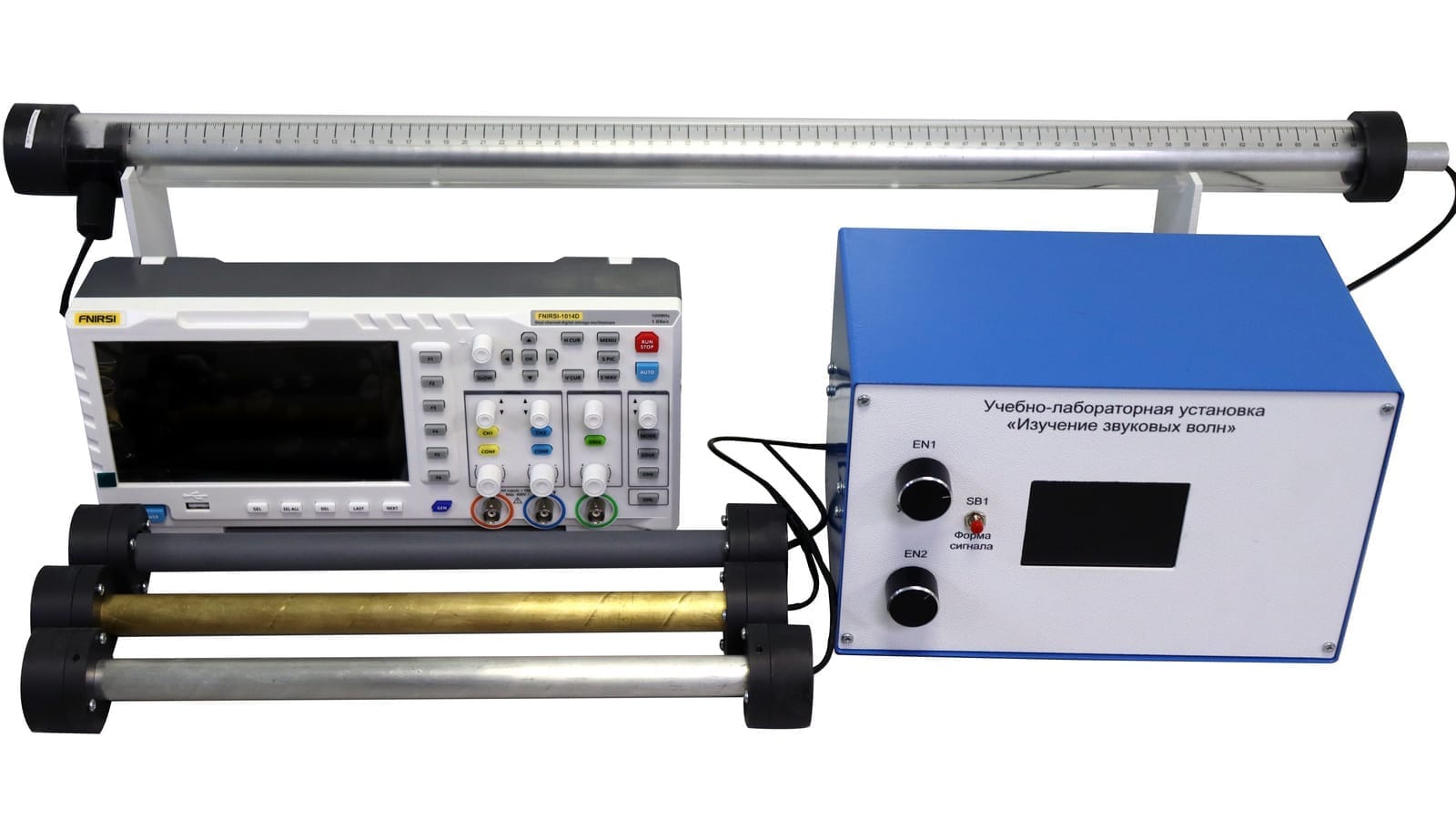

Лабораторная установка представляет собой конструкцию настольного типа, состоящую из следующих элементов:
— модуль для изучения звуковых волн в воздухе;
— модуль для изучения звуковых волн в твердых телах;
— генератор;
— осциллограф цифровой.
Определение скорости звука в воздухе осуществляется методом стоячих волн, в металле импульсным методом.
Модуль для изучения звуковых волн в воздухе представляет собой трубу-резонатор в виде цилиндрического волновода. У открытого конца трубы закреплён источник звуковых сигналов –телефонная мембрана, совершающая колебания в переменном магнитном поле от переменного тока, который задаётся генератором звуковых сигналов. Приемником сигнала является микрофон, установленный на конце трубы-резонатора.
Модуль для изучения звуковых волн в твердых телах представляет собой стержень из металла (сталь, алюминий, латунь), на концах которого запрессованы шайбы из ферромагнитного материала.
С одной стороны стержня находится ультразвуковой излучатель, работающий в импульсном режиме. Колебания, воспринимающиеся ультразвуковым приёмником (датчиком механических колебаний) на противоположном конце стержня, подаются на вертикальный вход осциллографа.
Характеристики
- Потребляемая мощность, В·А: 50
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Определение скорости звука в воздухе.
- Определение скорости распространения звуковых волн в твёрдых телах.
Коплектация
Лабораторная установка «Скорость звука в воздухе и твердых телах» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
