Описание

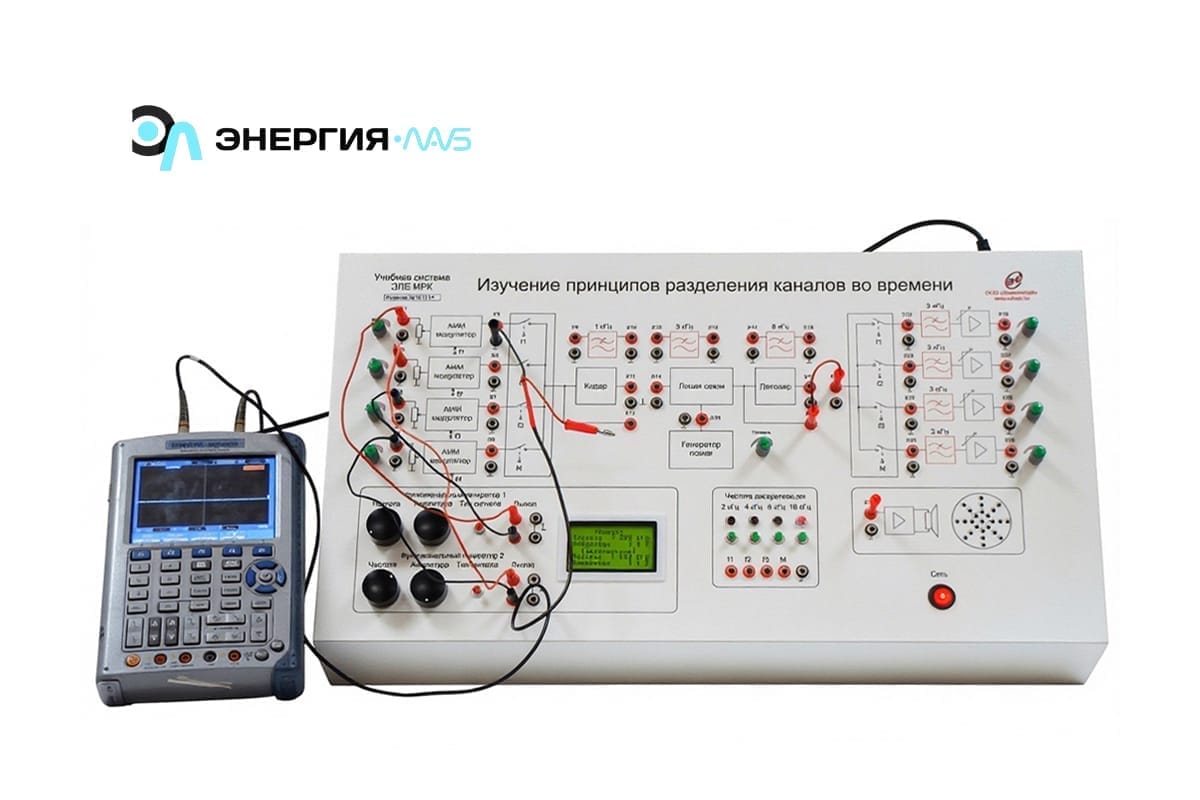

Учебная установка «Изучение принципов разделения каналов во времени» выполнен в настольном исполнении: тематический моноблок располагается на лабораторном столе заказчика.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
Моноблок «Изучение принципов разделения каналов во времени» предназначен для проведения цикла лабораторно-практических занятий по изучению особенностей временной дискретизации, кодирования и временного уплотнения аналоговых каналов связи.
Модуль «Питание» предназначен для ввода однофазного напряжения 220В, защиты от коротких замыканий в элементах стенда, а также подачи низковольтных напряжений питания переменного и постоянного тока к отдельным модулям стенда.
Двухканальный функциональный генератор предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды на цветном ЖК дисплее
Учебная установка «Изучение принципов разделения каналов во времени» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение процесса дискретизации аналогового сигнала и восстановление его формы (теорема Котельникова).
- Исследование процесса преобразования сигнала с амплитудно:
- импульсной модуляцией в сигнал с импульсно
- кодовой модуляцией и обратно.
- Исследование временных соотношений 4-х канальной системы передачи с временным разделением каналов.
- Исследование схемных решений, позволяющие осуществлять временное уплотнение каналов связи.
- Качественный анализ работы мультиплексора/демультиплексора в режиме коммутации каналов.
- Исследование принципа пространственно-временной коммутации каналов.
- Исследование и оценка помехоустойчивости систем связи при АИМ и ИКМ.
Коплектация
1. Моноблок «Изучение принципов разделения каналов во времени» — 1 шт.
1.1 Модуль «Питание» – 1 шт.
1.2 Функциональный генератор – 1 шт.
1.3 Динамик – 1 шт.
1.4 Модуль «Изучение принципов разделения каналов во времени» — 1 шт.
2. Набор аксессуаров и документов
2.1 Цифровой осциллограф – 1 шт.
2.2 Комплект соединительных проводов и сетевых шнуров – 1 шт.
2.3 Паспорт – 1 шт.
2.4.1 Техническое описание оборудование – 1 шт. 2.4.2 Мультимедийная методика – 1 шт. 2.4.3 Руководство по выполнению базовых экспериментов – 1 шт.
