Описание

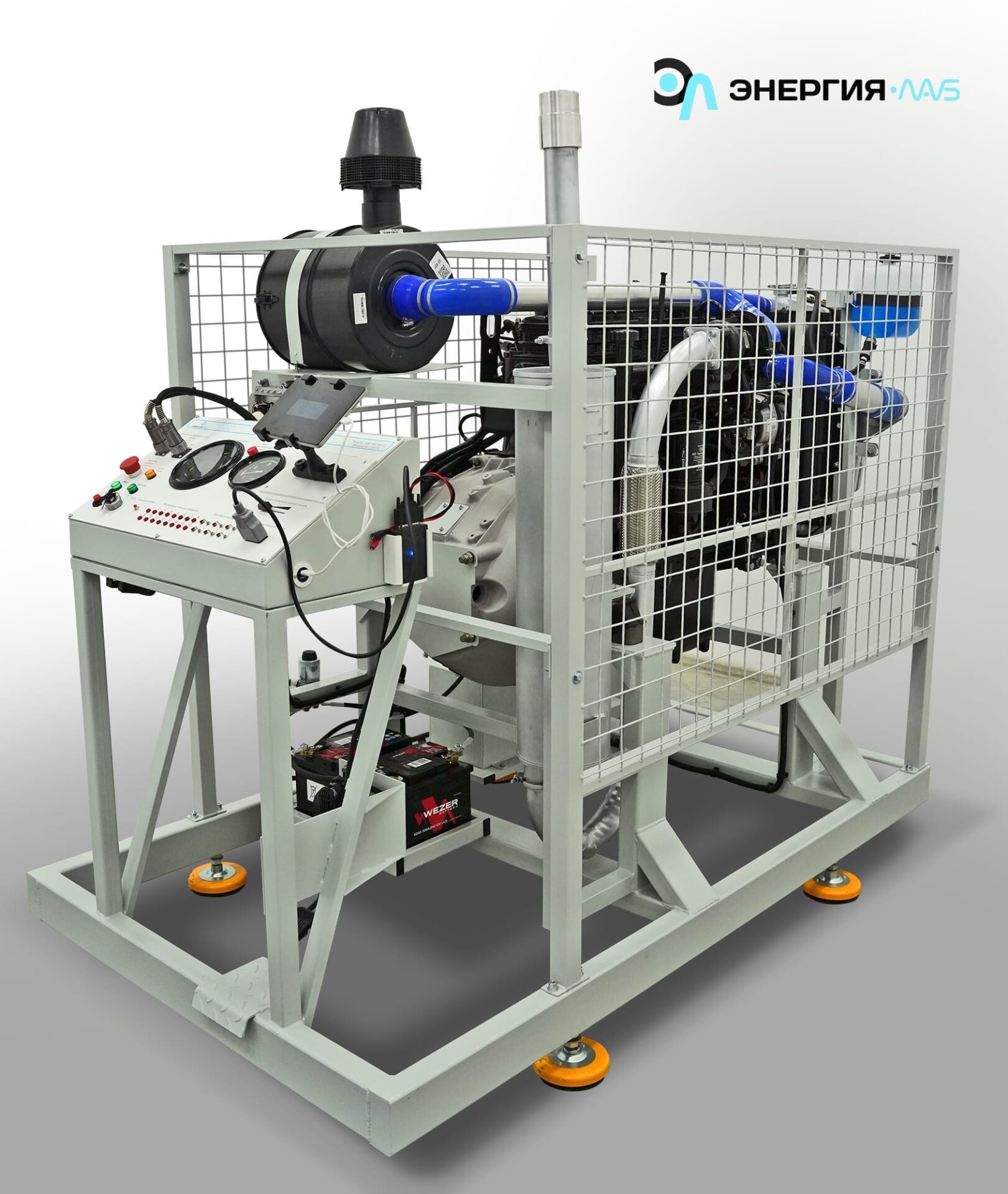

Лабораторный стенд «Действующий двигатель трактор МТЗ» (Д-242) предназначен для проведения лабораторных работ по изучению общего устройства и основных характеристик двигателя трактора МТЗ (Д-242), изучению системы впрыска и зажигания, исследования влияние внешних параметров на работу системы питания и управления двигателя внутреннего сгорания (ДВС).
Лабораторный стенд выполнен в виде напольной стальной рамной конструкции и построен с использованием стандартной компонентной базы (поршневого дизельного двигателя, навесного оборудования, электрооборудования и элементов внешних систем) дизельного двигателя Д-242. На стенде смонтирована система охлаждения двигателя с радиатором, система топливоподачи с топливным баком, система отвода отработанных газов с глушителем, система электрооборудования. На лицевой панели размещены основные штатные приборы индикации рабочих параметров двигателя (тахометр, индикаторы температуры охлаждающей жидкости и масла). Пуск двигателя обеспечивается при помощи выключателя стартера и приборов. Выбор режима работы двигателя при работе без нагрузки (в режиме «холостого хода») обеспечивается изменением частоты вращения коленчатого вала с панели управления стенда. Лицевые панели и панель управления стенда имеют защитное порошковое покрытие.
Конструкция стенда обеспечивает свободный доступ ко всем узлам и агрегатам, тем самым обеспечивая регулировку систем и механизмов, диагностику работающего двигателя на всех скоростных режимах, без нагрузки.
Характеристики
- Электропитание:
- напряжение, В: 24
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Изучение особенностей конструкции дизельного двигателя.
- Проверка уровня и замена технических жидкостей.
- Регулировка приводных ремней.
- Проверка электрооборудования двигателя и АКБ.
- Обслуживание топливной системы.
- Регулировочные работы на ДВС.
- Поиск и устранение простейших неисправностей электрооборудования.
Коплектация
Лабораторный стенд «Действующий двигатель трактор МТЗ» (Д-242) — 1шт.
Набор инструмента необходимого для выполнения ТО –1шт.
Техническая документация на электронном носителе (Руководство по эксплуатации, методические указания) — 1шт.
Гарантийный талон — 1шт.
