Описание
Типовой комплект учебного оборудования по метрологии «Технические измерения в машиностроении» предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях по привитию навыков работы с традиционными средствами измерений линейно-угловых параметров деталей.

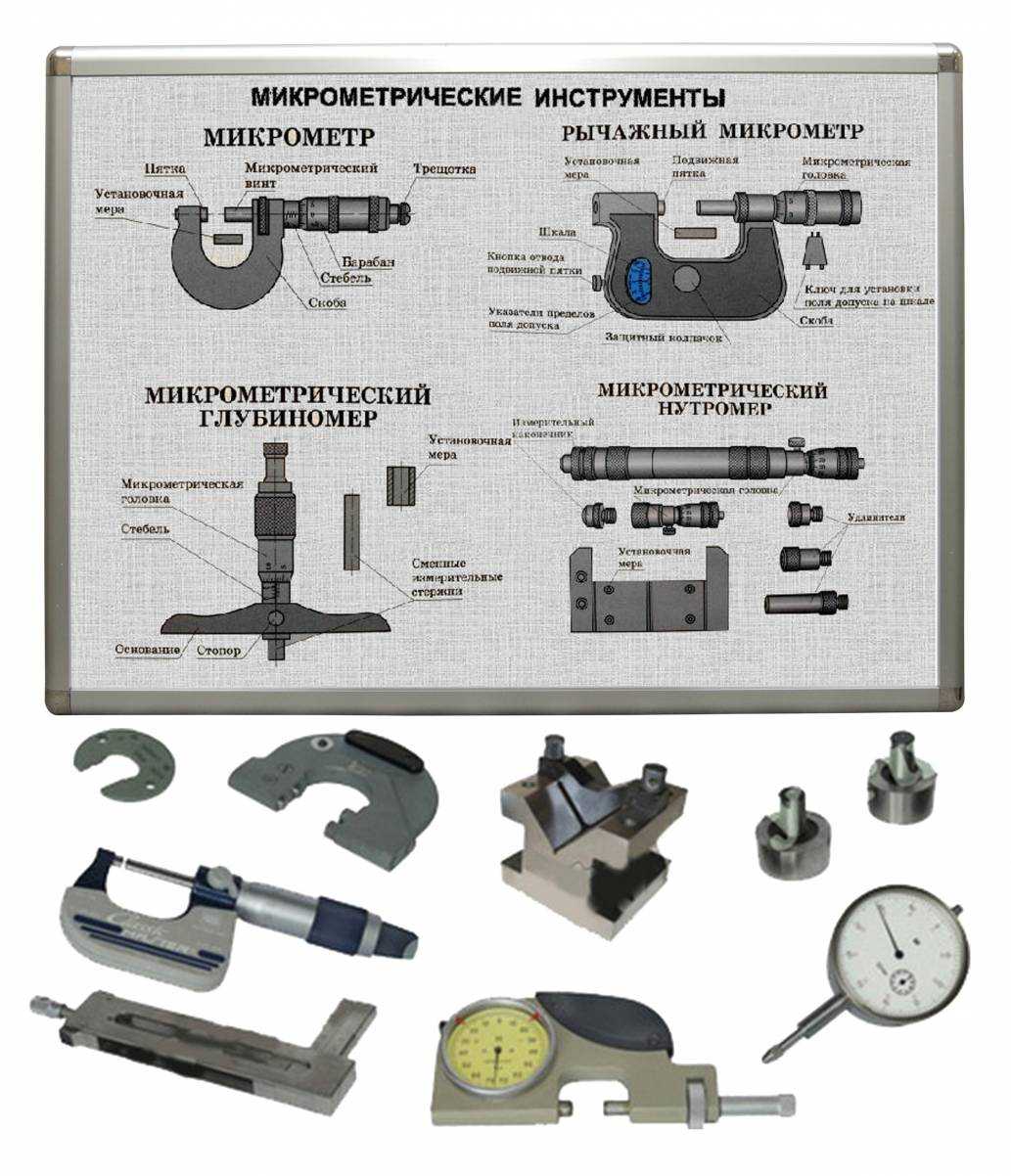

Плакат представляет собой панель, на лицевой части которой представлены изображения различных видов метрологических инструментов, метрологических измерений линейно-угловых параметров деталей.
Стенд представляет собой жёсткую лицевую панель из пластика в алюминиевом каркасе. Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.
Характеристики
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Измерение размеров абсолютным методом.
- Измерение наружных поверхностей относительным методом.
- Измерение радиального биения детали типа «вал» в центрах и на призме.
- Измерение межосевого расстояния отверстий в детали типа «фланец» с помощью штангенциркуля.
- Определение параметров шероховатости по профилограмме расчет и измерение гладкого предельного калибра-пробки.
- Расчет и измерение гладкого предельного калибра-скобы.
- Измерения среднего диаметра резьбы калибра-пробки методом трех проволочек.
- Измерение наружного диаметра детали типа «вал» с помощью гладкого регулируемого калибра-скобы.
- Измерение конусного калибра-пробки с помощью синусной линейки.
Коплектация
Типовой комплект учебного оборудования по метрологии «Технические измерения в машиностроении» в сборе согласно ТЗ –1 шт.
Электронный носитель с методическими указаниями –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
