Описание
Типовой комплект учебного оборудования предназначен для испытания теплообменников в режимах прямотока и противотока, а так же определения коэффициента теплоотдачи и теплопередачи, КПД пластинчатого теплообменника.

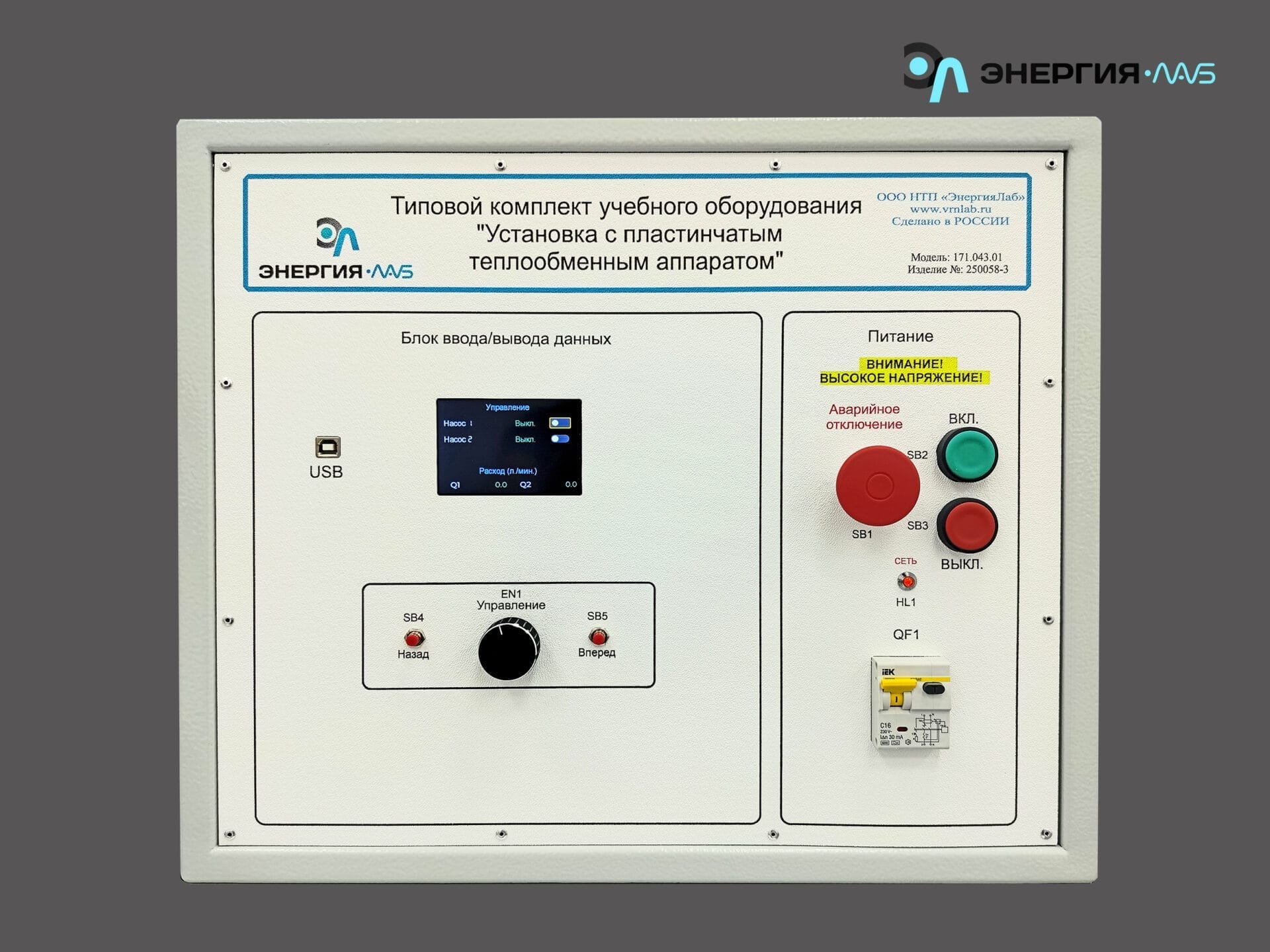

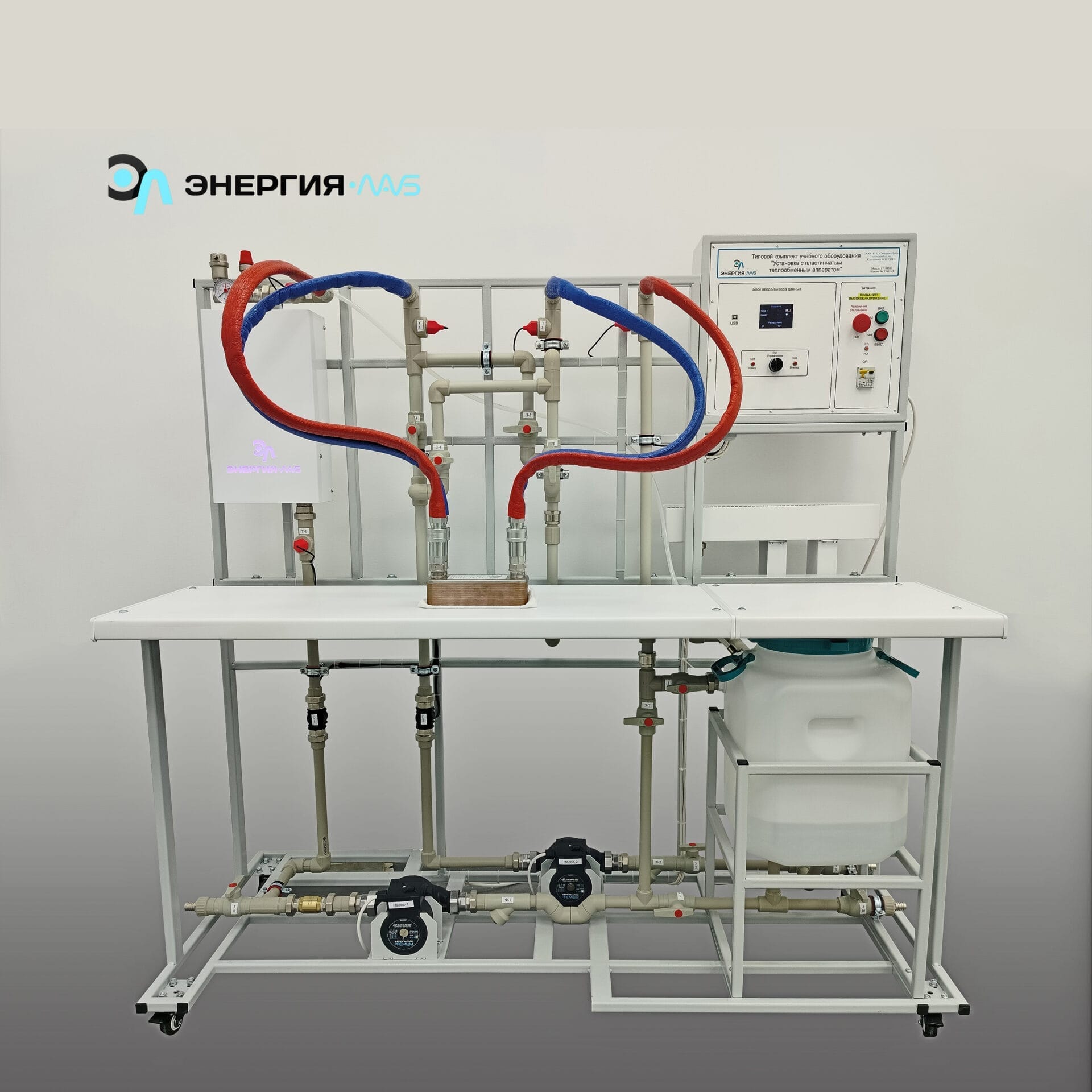

Комплект представляет собой конструкцию из металлической рамы с полимерным покрытием. На раме смонтирована гидравлическая система и блок управления.
Гидравлическая система стенда выполнена из полипропиленового трубопровода.
Система трубопроводов и кранов, позволяет устанавливать в теплообменниках два режима течения — прямоток и противоток.
В состав гидравлической системы входит:
Электрический котел;
Два насоса циркуляционных;
Накопительный бак;
Датчик расхода воды;
Теплообменник пластинчатый;
Запорная арматура.
Характеристики
- Потребляемая мощность, В·А: 3500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Проведение испытаний теплообменников в режимах прямотока и противотока.
- Измерение температуры на входе и выходе исследуемого теплообменника в горячем и холодном контурах. Измерение расхода теплоносителей.
- Определение коэффициентов теплоотдачи и теплопередачи.
- Определение КПД пластинчатого теплообменного аппарата.
Коплектация
Типовой комплект учебного оборудования «Пластинчатый теплообменник» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
