Описание
Учебный комплект предназначен для проведения лабораторно-практических занятий по изучению схем и режимов работы распределительных устройств в линиях электропередачи.
Модель линии электропередач реализована П-образной схемой замещения, включающая активное и индуктивное сопротивления, а также емкостную проводимость. Изменение активного, индуктивного сопротивлений и емкостной проводимости обеспечиваются галетными переключателями.

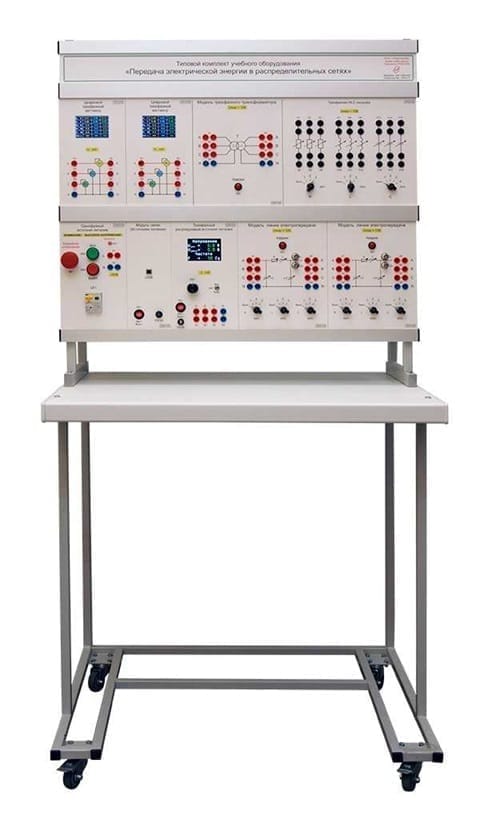

Комплект лабораторного оборудования выполнен в стендовом исполнении: стойка с модулями, установленная на собственном лабораторном столе.
Лабораторный стол предназначен для установки стойки с модулями и другого необходимого оборудования.
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.
Модули устанавливаются в направляющие.
Комплект модулей:
• Модуль «Трехфазный источник питания».
• Модуль «Трехфазный автотрансформатор».
• Модуль «Модель трехфазного трансформатора».
• Модуль «Модель линии электропередач» — 2 шт.
• Модуль «Трехфазная RLC нагрузка».
• Модуль «Цифровой трехфазный ваттметр».
• Модуль «Модуль связи (Источники питания)».
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Учебный комплект предназначен для проведения лабораторно-практических занятий по изучению схем и режимов работы распределительных устройств в линиях электропередачи. Стенд позволяет исследовать различные схемы распределительных сетей, потери электрической энергии, компенсацию реактивной мощности и характеристики нагрузок.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Исследование параметров установившегося режима электрической сети:
- Передача электрической энергии в радиальной распределительной сети.
- Потери электрической энергии в распределительных сетях.
- Передача электрической энергии в кольцевой сети.
- Регулирование напряжения в распределительной сети:
- Продольная емкостная компенсация в распределительных сетях.
- Поперечная компенсация реактивной мощности с помощью конденсаторной батареи.
- Исследование характеристик электрической нагрузки:
- Определение статической характеристики мощности активной нагрузки.
- Определение статической характеристики мощности индуктивной нагрузки.
- Определение статической характеристики мощности емкостной нагрузки.
Коплектация
Комплект лабораторного оборудования «Передача и качество электрической энергии в распределительных сетях» –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон — 1шт.
Паспорт –1шт.
