Описание

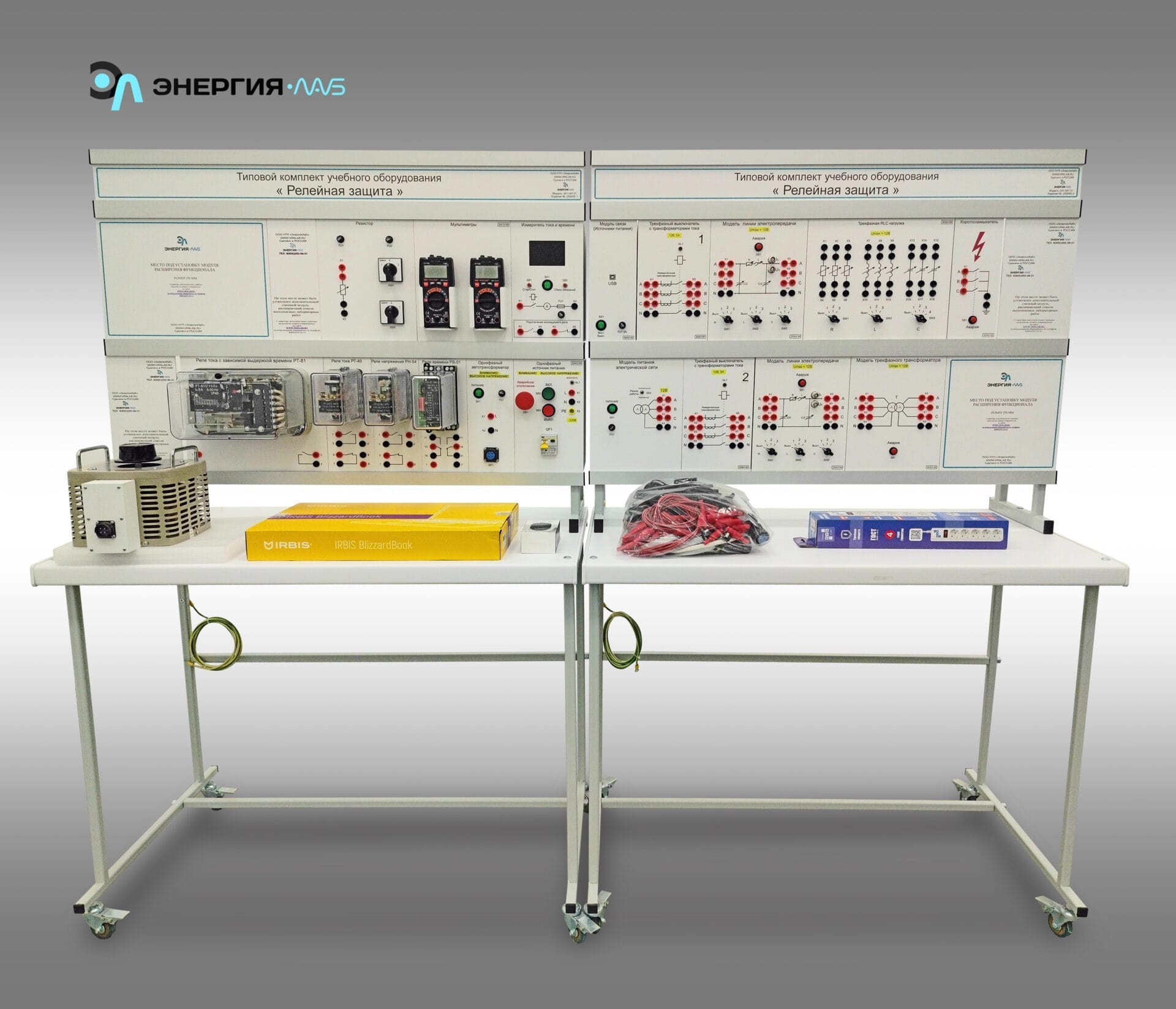

Типовой комплект учебного оборудования «Релейная защита» предназначен для проведения лабораторно-практических занятий вучреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Учебный стенд предназначен для проведения лабораторно-практических занятий по изучению параметров электрических сетей и моделированию систем релейной защиты и автоматики.
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.
Комплект модулей:

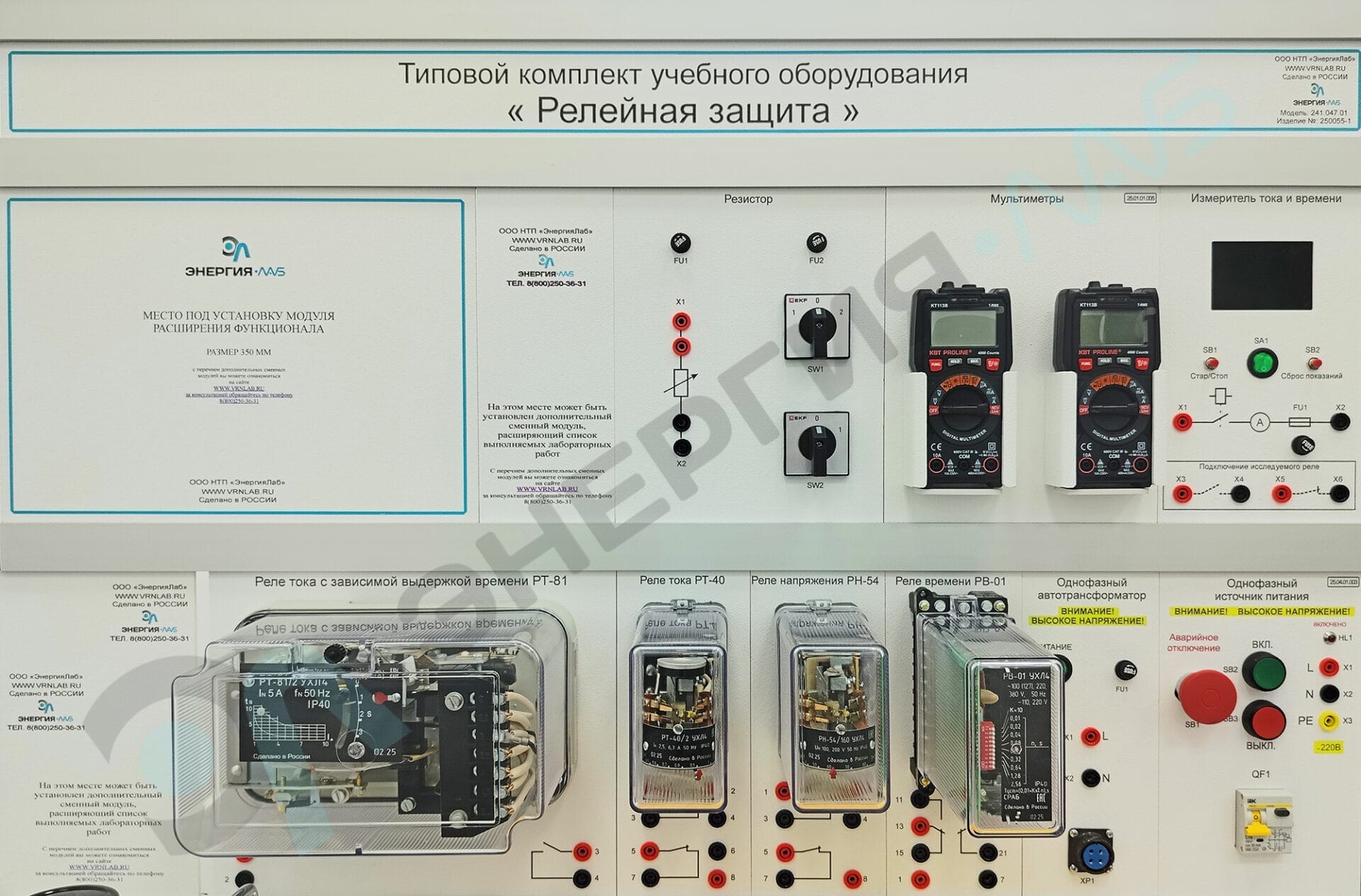

Модуль «Однофазный источник питания» –1 шт.
Модуль «Однофазный автотрансформатор» –1 шт.
Модуль «Резистор» –1 шт.
Модуль «Мультиметры» –1 шт.
Реле тока РТ-40 –1 шт.
Реле тока РТ-81 –1 шт.
Реле напряжения РН-54 –1 шт.
Реле времени РВ –01 –1 шт.
Модуль «Измеритель тока и времени» — 1 шт.

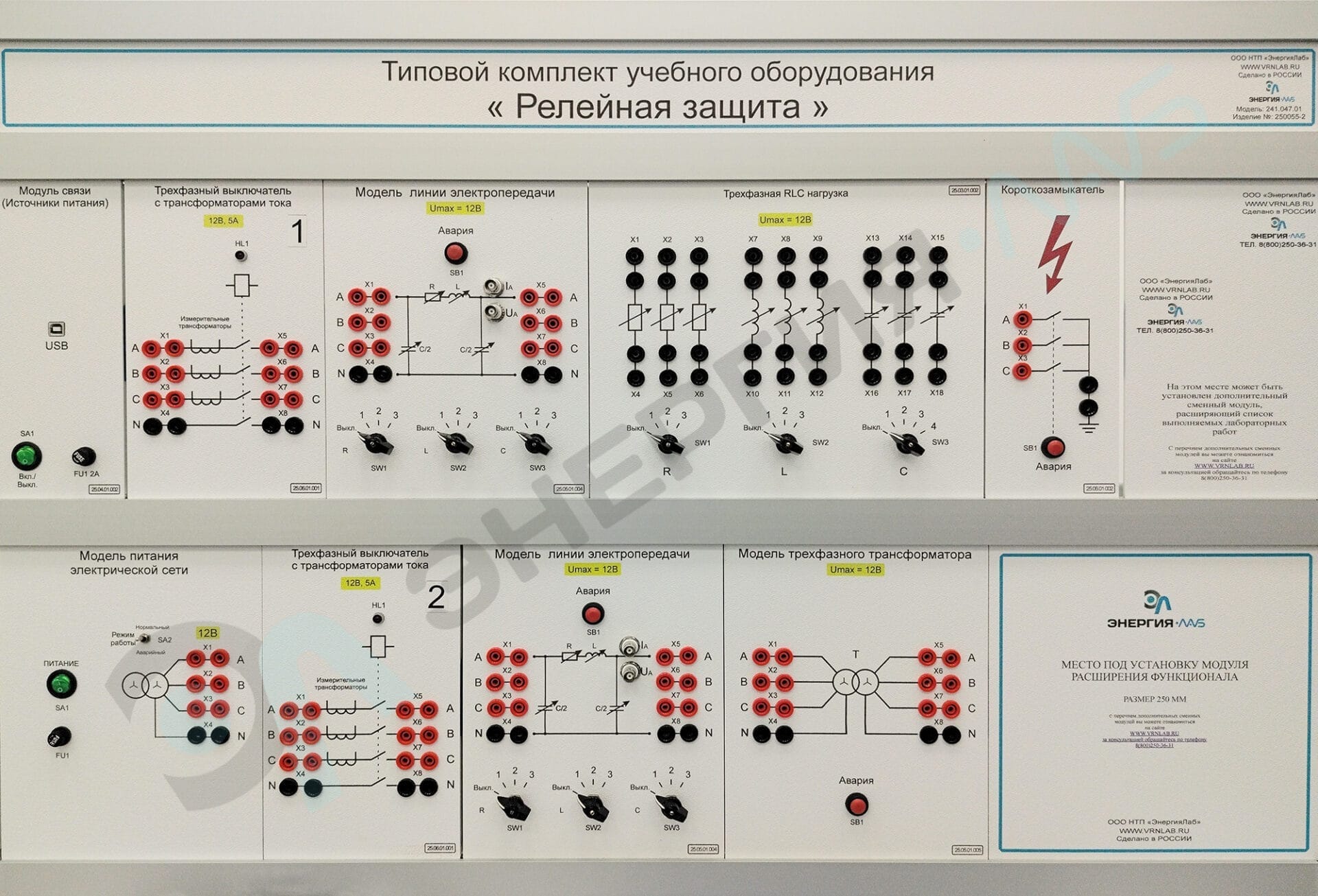

Модуль «Трёхфазные источники питания» — 1 шт.
Модуль «Модуль связи (Источники питания)» — 1 шт.
Модуль «Модель трехфазного трансформатора» –1 шт.
Модуль «Модель линии электропередач» –2 шт.
Модуль «Трехфазная RLC нагрузка» –1 шт.
Модуль «Короткозамыкатель» –1 шт.
Модуль «Трехфазный выключатель с трансформаторами тока» –2 шт.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Характеристики
- Потребляемая мощность, В·А: 300
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Исследование реле
- 1 Испытание реле тока.
- 2 Испытание реле напряжения.
- 3 Испытание реле времени.
- 4 Испытание реле индукционного реле тока.
- Релейная защита и автоматика
- 1 Токовая отсечка.
- 2 Максимальнаятоковая защита с независимой выдержкой времени.
- 3 Максимальная токовая защита с пуском по напряжению.
- 4 Максимальная токовая защита с ограниченно-зависимой выдержкой времени.
- 5 Продольная дифференциальная защита ЛЭП.
- 6 Дифференциальная защита трансформатора.
- 7 Максимальная токовая защита/отсечка двух линий электропередачи с односторонним питанием.
- 8 Автоматическое повторное включение линии электропередачи.
- 9 Автоматическое включение резервного питания нагрузки.
Коплектация

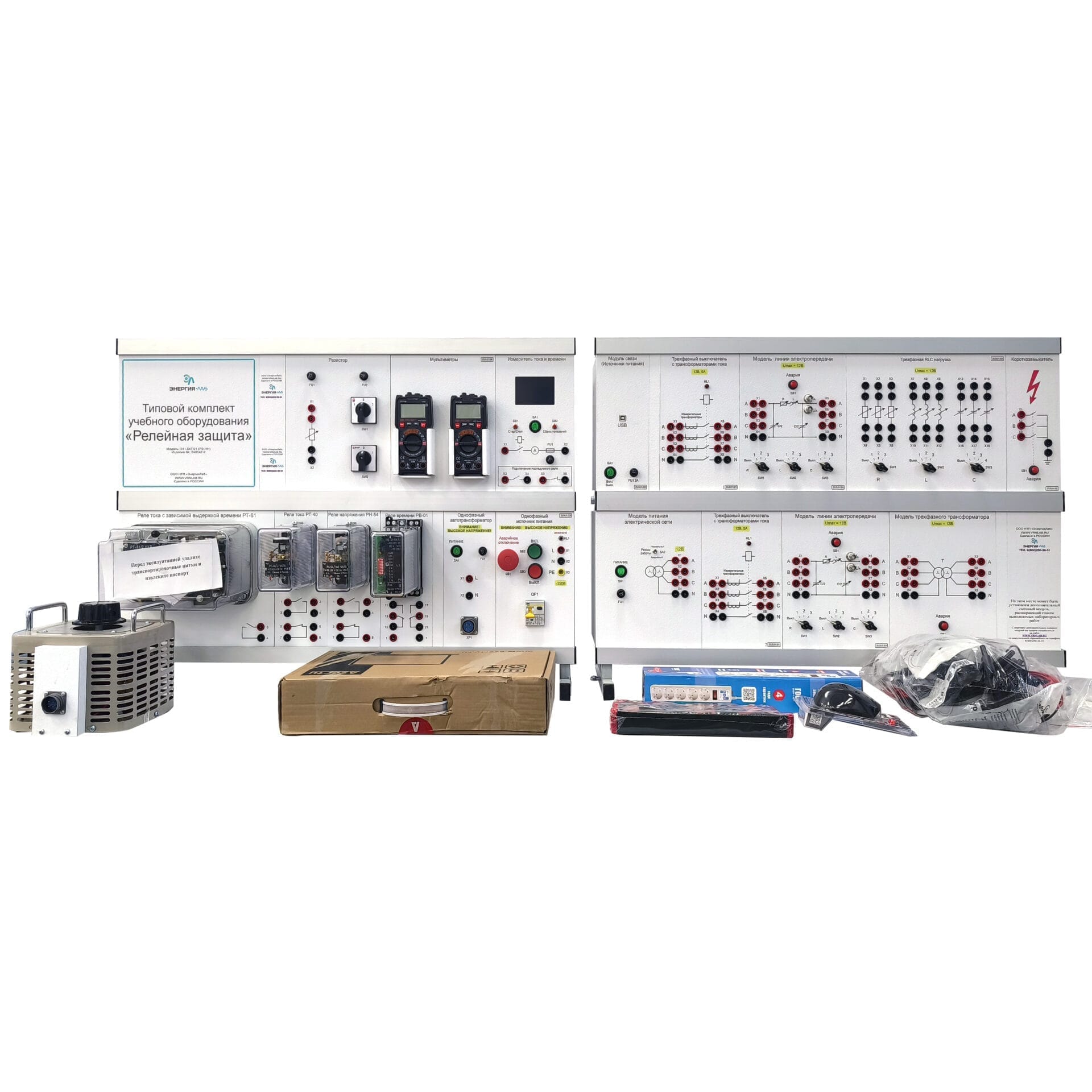

Типовой комплект учебного оборудования«Релейная защита»- 1к-т.
Ноутбук–1 шт.
Техническая документация на электронном носителе (методические материалы,комплект программного обеспечения,руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон — 1шт.
Паспорт–1шт.
