Описание
Типовой комплект учебного оборудования предназначен для проведения лабораторно –практических занятий по изучению промышленных датчиков температуры, давления, линейного положения, углового положения, частоты вращения принципов их действия, способов измерения.

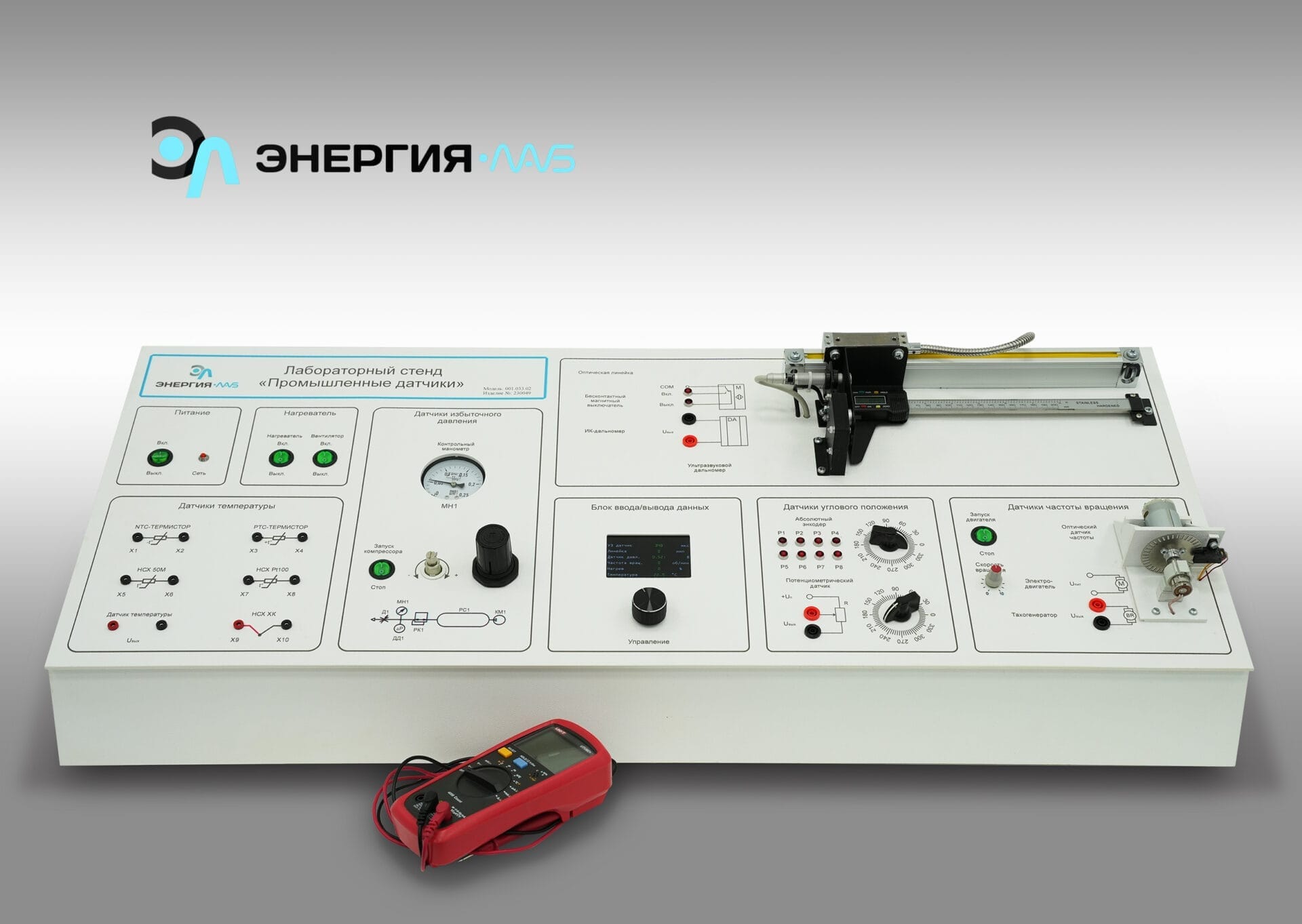

Комплект учебного оборудования представляет собой моноблок, изготовленный из АБС-пластика белого цвета.
На лицевой панели моноблока расположены органы управления установкой, органы отображения информации.
Моноблок включает в себя микропроцессорную систему управления, реализованную на базе 32 разрядного микроконтроллера с архитектурой ARM и предназначенную для управления исполнительными устройствами, сбора и обработки данных.
Рабочее пространство разделено на модули (зоны), отвечающие за датчики различного назначения:

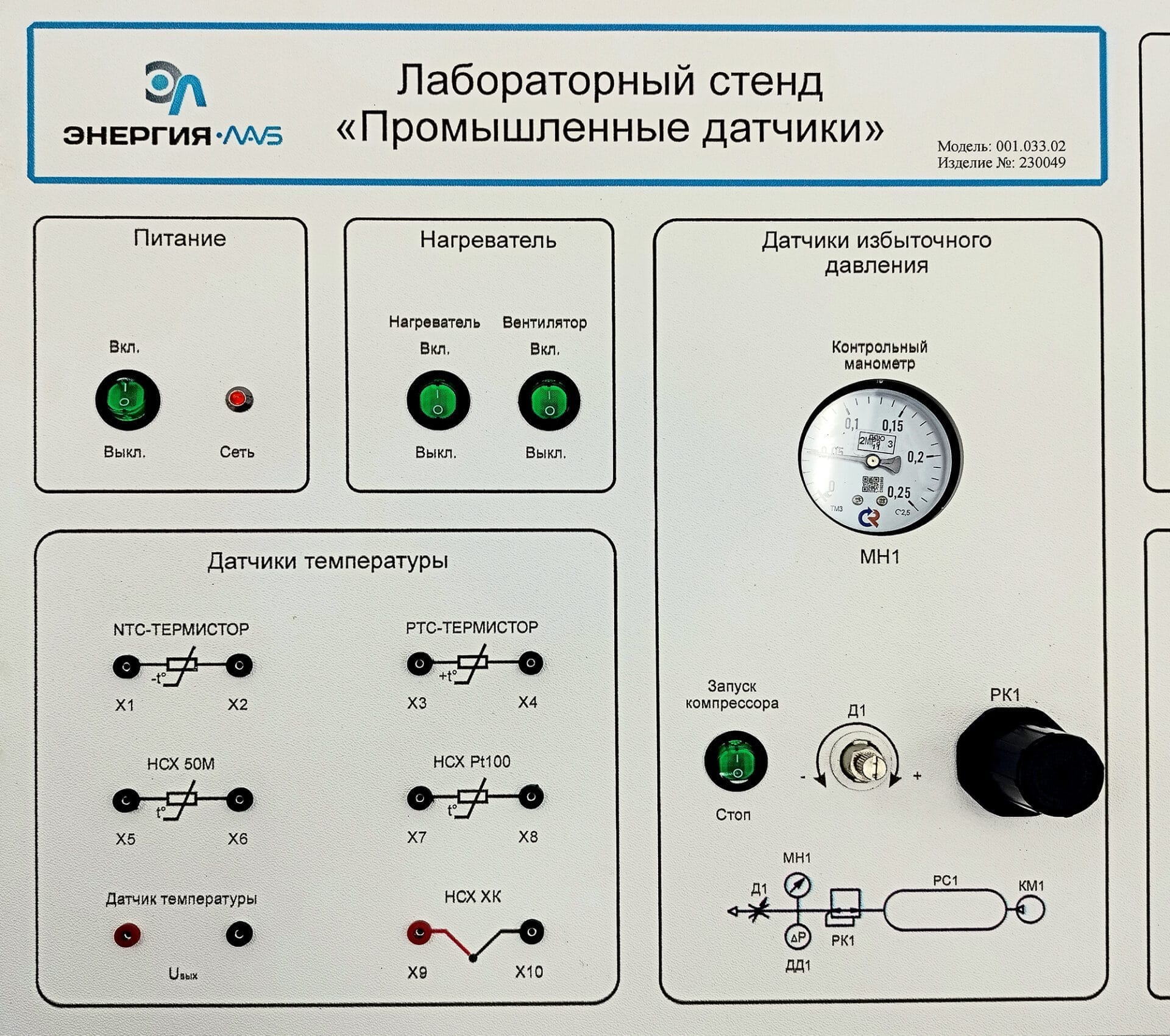

• Зона «Датчики температуры;
• Зона «Датчики избыточного давления»;

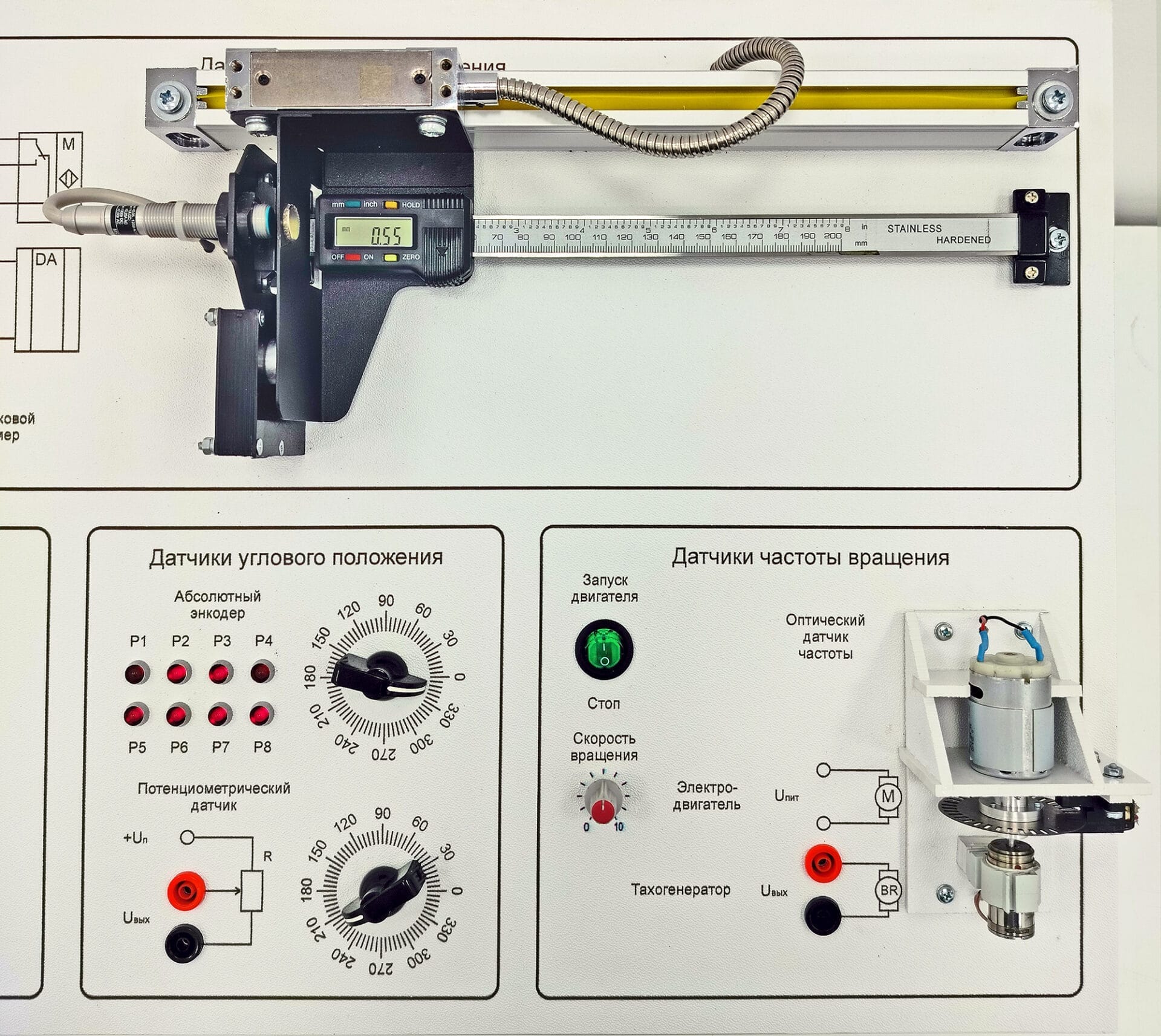

• Зона «Датчики линейного положения»;

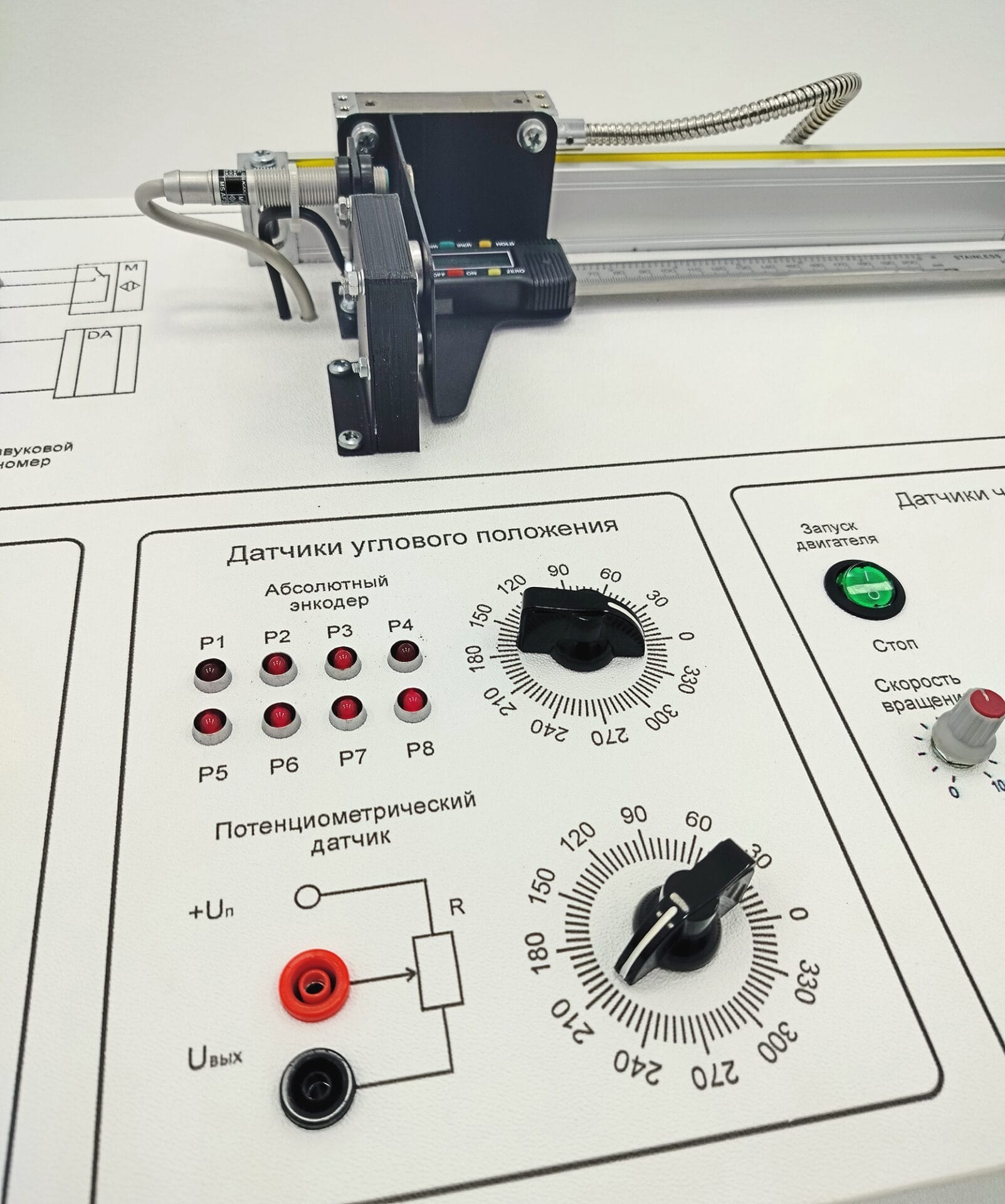

• Зона «Датчики углового положения» (включает в себя абсолютный энкодер и потенциометр);

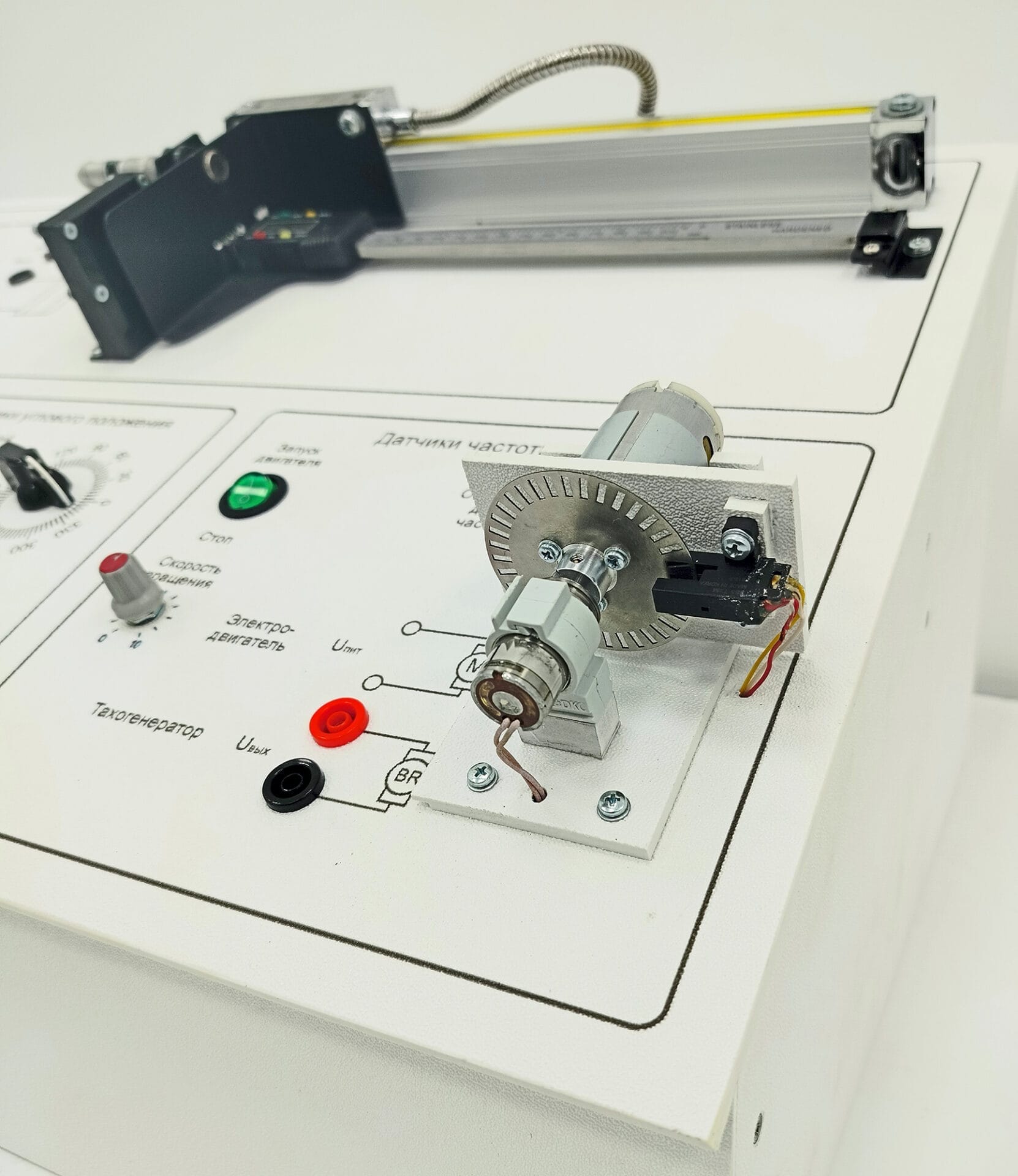

• Зона «Датчики частоты вращения»;

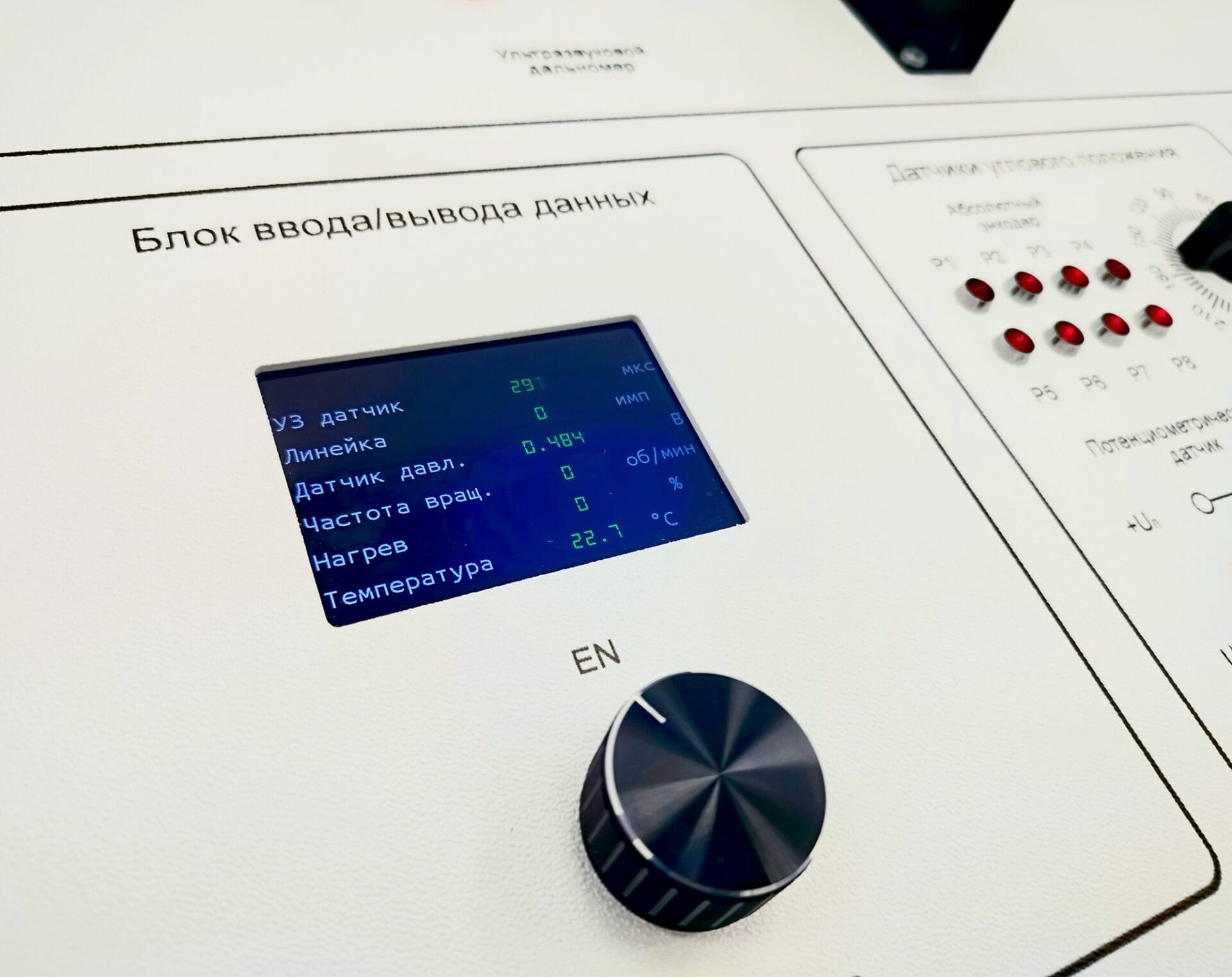

• Зона ввода/вывода данных.
Датчики имеют выводы для измерения при помощи мультиметра напряжения или сопротивления или подключены к микропроцессорной системе в зависимости от типа датчика.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Датчики температуры.
- Датчики избыточного давления.
- Датчики линейного положения.
- Датчики углового положения.
- Датчики частоты вращения.
Коплектация
Типовой комплект учебного оборудования «Промышленные датчики» –1 к-т.
Мультиметр — 1 шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон — 1шт.
Паспорт –1шт.
