Описание

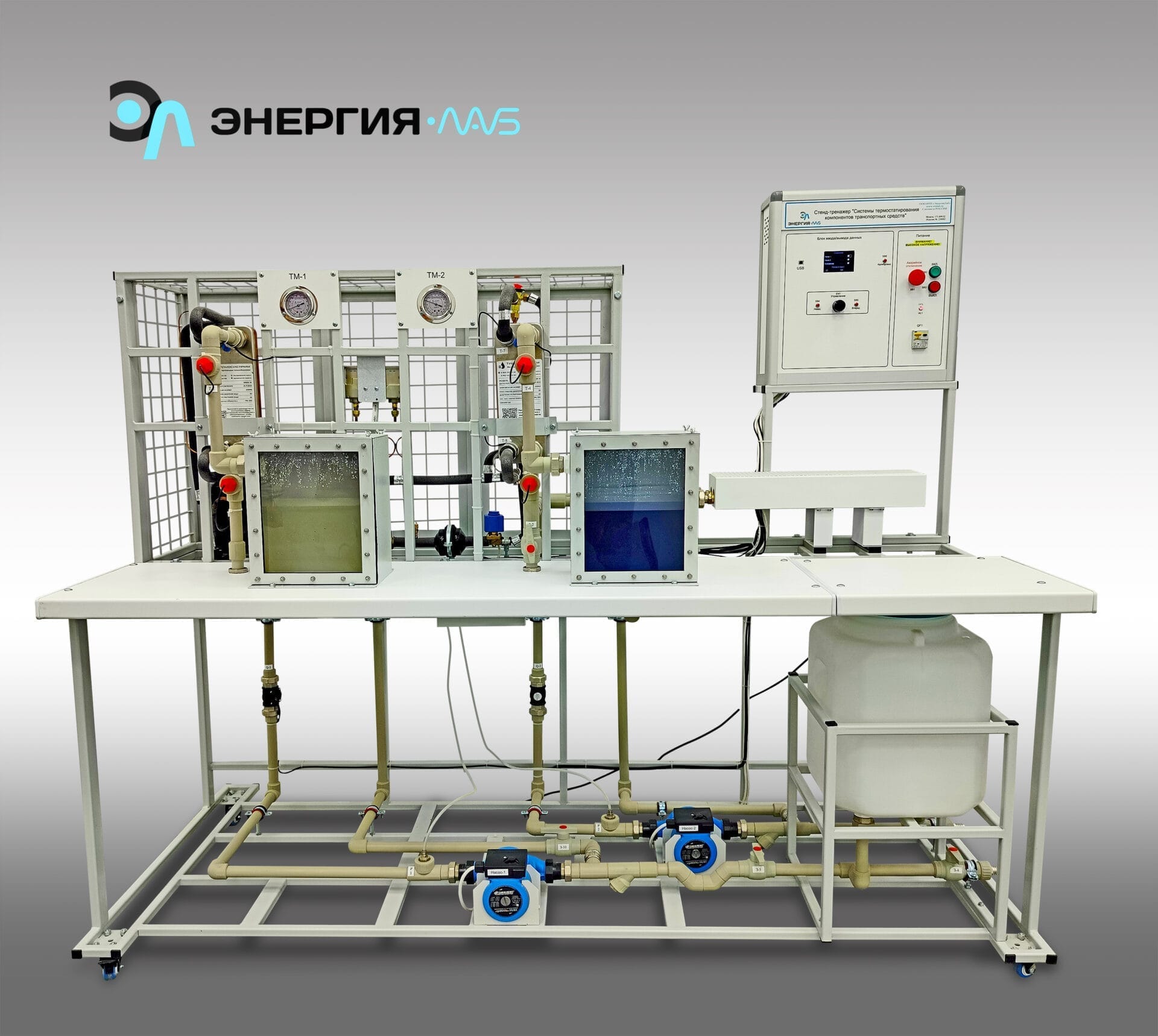

Лабораторный стенд предназначен для исследования энергетических характеристик и показателей теплонасосных систем.
Стенд размещен на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
Весь трубопровод смонтированный на стенде можно условно разделить на три участка, соединенные между собой теплообменными аппаратами:
— участок 1 –конденсатор (емкость для воды 10л, циркуляционный насос (насос 1), теплообменник, датчики температуры Т1, Т2, датчик давления Р1, датчик расхода Q1);
— участок 2 –испаритель (емкость для тосола 10л, циркуляционный насос (насос 2), теплообменник, датчики температуры Т3, Т4, датчик давления Р2, датчик расхода Q2, радиатор охлаждения);
— участок 3 –компрессор (компрессор, ресивер, фильтр, терморегулирующий вентиль (ТРВ), реле давления, электромагнитный клапан (для автоматического отключения компрессора), термоманометры высокого и низкого давления, конденсатор, испаритель, датчики температуры Т5, Т6 (конденсатор), датчики температуры Т7, Т8 (испаритель).
Участки соединены между собой теплообменными аппаратами пластинчатого типа.
Температура в системе зависит от марки фреона, в данном стенде используется фреон R134a.
Показания датчиков и интерфейс управления исполнительными устройствами отображаются на цветном дисплей диагональю 3,5 дюйма разрешением 320×480 пикселей, в виде таблицы.
Характеристики
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Исследование температурных режимов и теплопереноса в теплообменных аппаратах.
- Исследование давлений в теплообменных аппаратах.
- Анализ изменения удельного расхода электроэнергии и коэффициента рабочего времени теплонасосной машины.
- Расчет холодопроизводительности испарителя теплонасосной машины.
- Расчет производительности конденсатора теплонасосной машины.
Коплектация
Лабораторный стенд «Тепловой насос» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
