Описание

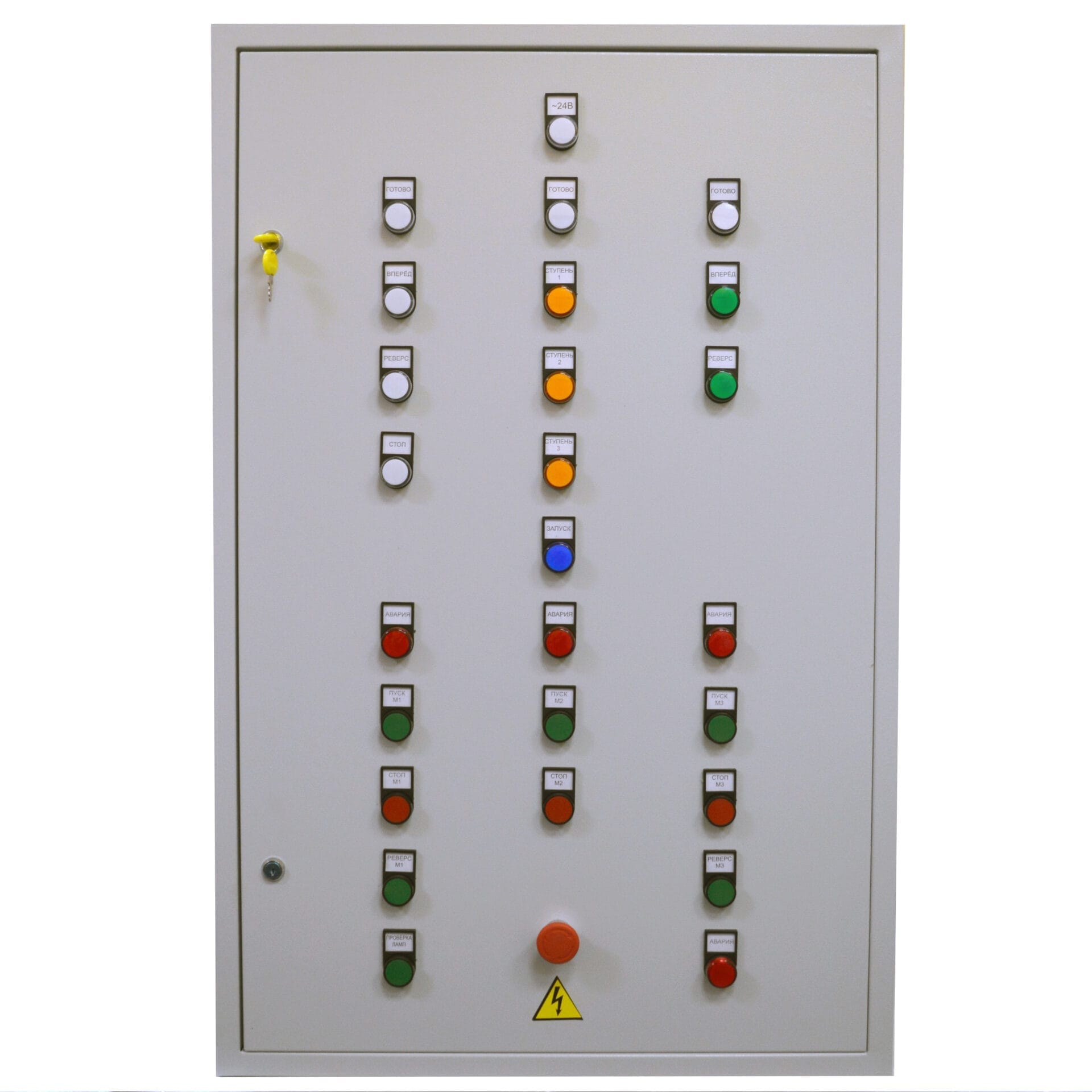

Стенд представляет собой смонтированный электротехнический шкаф для управления асинхронными электродвигателями на базе релейно-контакторной логики.
В шкафу реализовано три цепи управления технологическим оборудованием:
• реверс электродвигателя с последующим переключением обмоток со «звезды» на «треугольник»;
• ступенчатый пуск электродвигателя;
• реверс электродвигателя с последующим отключением с задержкой времени.
Стенд позволяет получить навыки поиска неисправностей (перепутаны провода, обрыв цепи, короткое замыкание) в релейно-контакторных системах управления двигателем, освоить типовые схемы включения асинхронного двигателя, а также произвести анализ систем управления двигателем на базе релейно-контактной логики. Силовая часть стенда высоковольтная. Управляющая — 24 В.

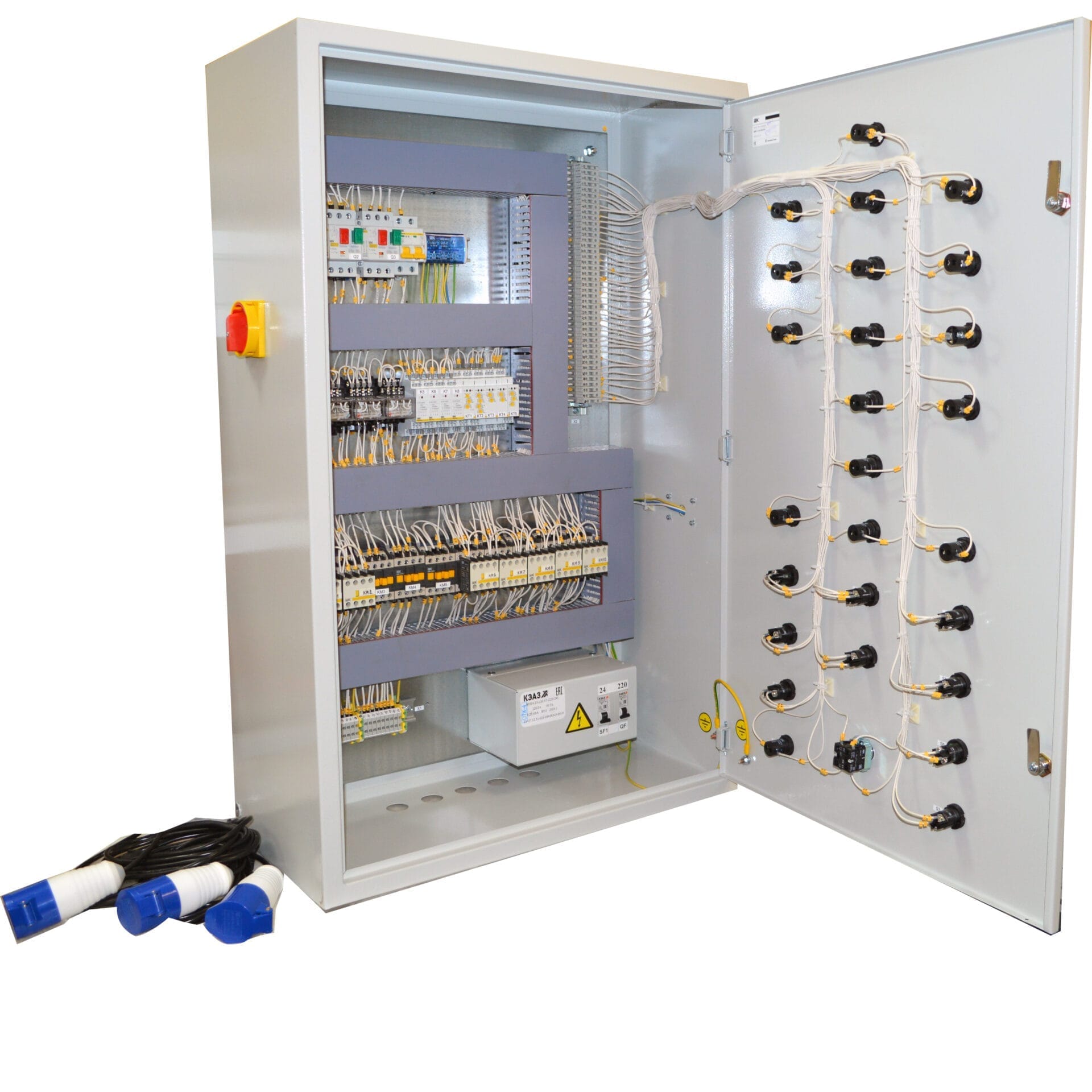

Электротехнический шкаф включает в себя:
• автоматический выключатель;
• контактор с блоком дополнительных контактов;
• электромеханическое промежуточное реле;
• пускатель ручной кнопочный с блоком дополнительных контактов;
• реле пуска «звезда-треугольник»;
• реле задержки включения;
• реле времени многофункциональное;
• реле циклическое;
• кулачковый переключатель;
• элементы индикации и управления; источник питания.
Стенд представляет собой смонтированный электротехнический шкаф для управления асинхронными электродвигателями на базе релейно-контакторной логики.
Стенд позволяет получить навыки поиска неисправностей (перепутаны провода, обрыв цепи, короткое замыкание) в релейно-контакторных системах управления двигателем.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение и поиск неисправностей «перепутаны провода».
- Изучение и поиск неисправностей «короткое замыкание».
- Изучение и поиск неисправности «обрыв провода».
Коплектация
Шкаф электромонтажный в сборе –1шт.
USB накопитель с учебным видеороликом и методическими материалами–1шт.
Паспорт изделия — 1шт.
Гарантийный талон — 1шт.
