Описание
Лабораторный стенд предназначен для экспериментального определения главных напряжения при кручении и изгибе стержня, а также при совместном действии кручения с изгибом.
Лабораторный стенд представляет собой измерительный комплекс, включающая в себя экспериментальную и измерительную часть.

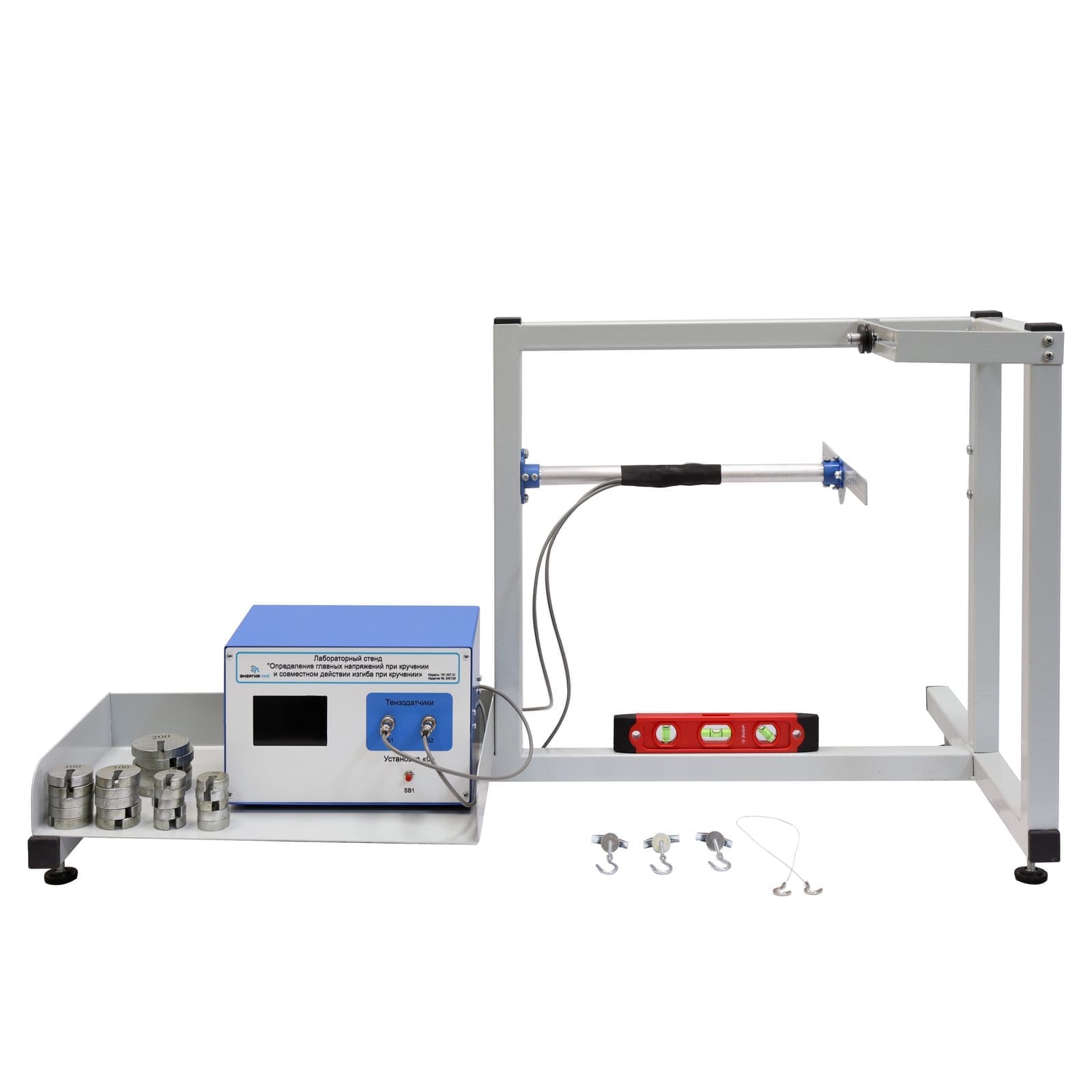

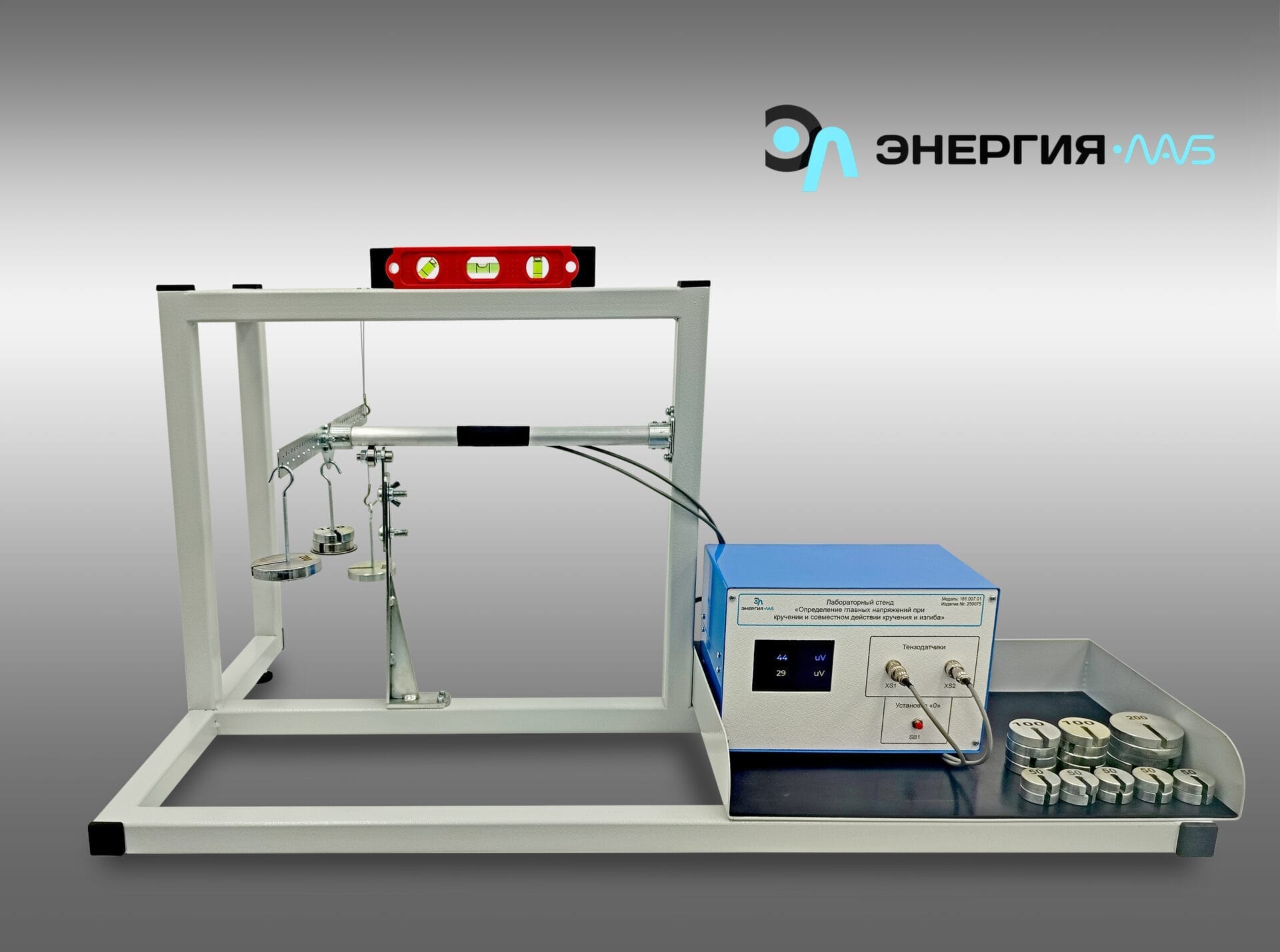

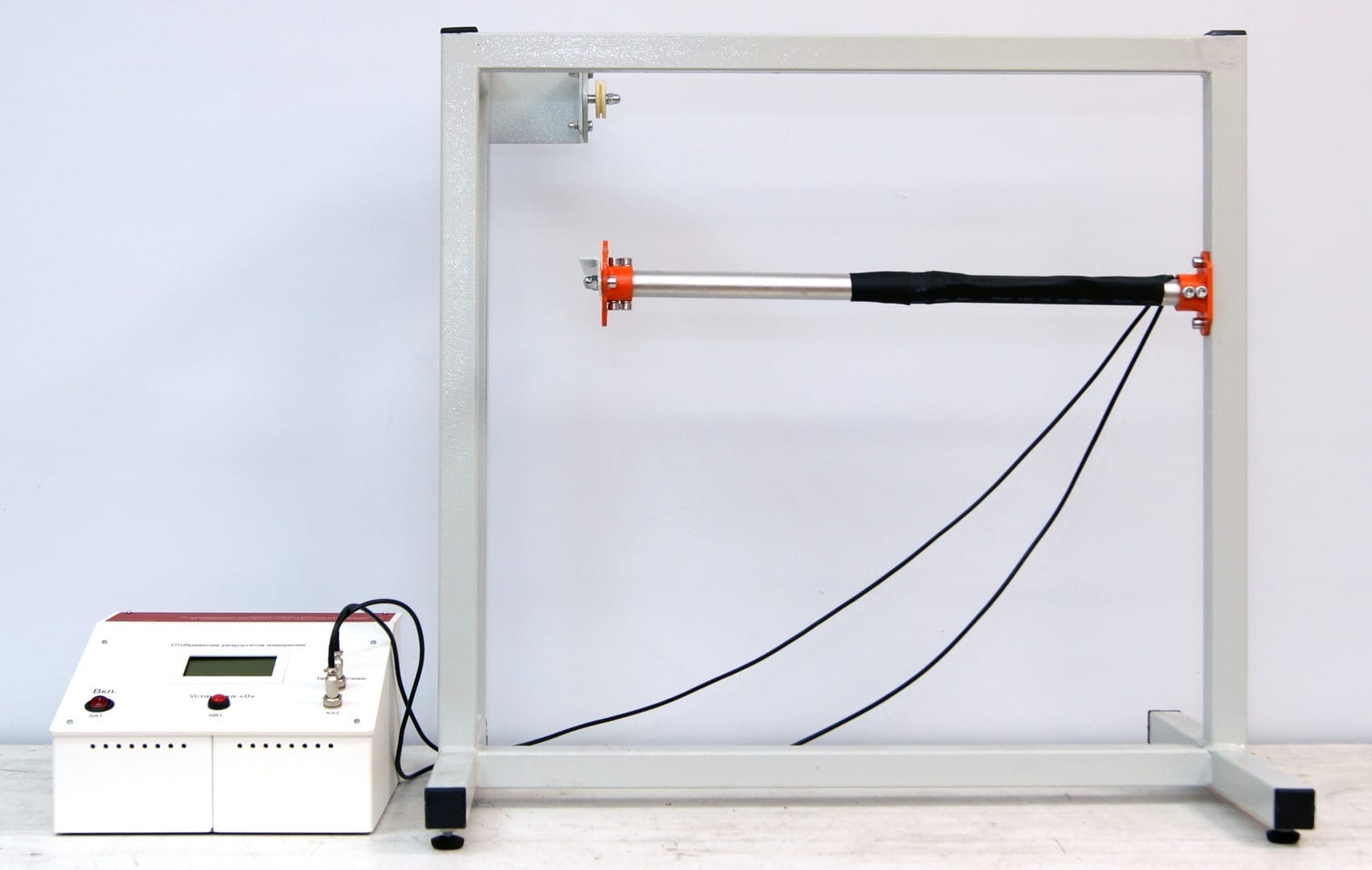

Экспериментальная часть состоит из силовой рамы с консольно — закрепленной тонкостенной дюралюминиевой трубой, устройством динамической нагрузки образца в виде равноплечего рычага и системы блоков, позволяющее нагружать исследуемый образец с усилием на кручение, изгиб и изгиб с кручением.

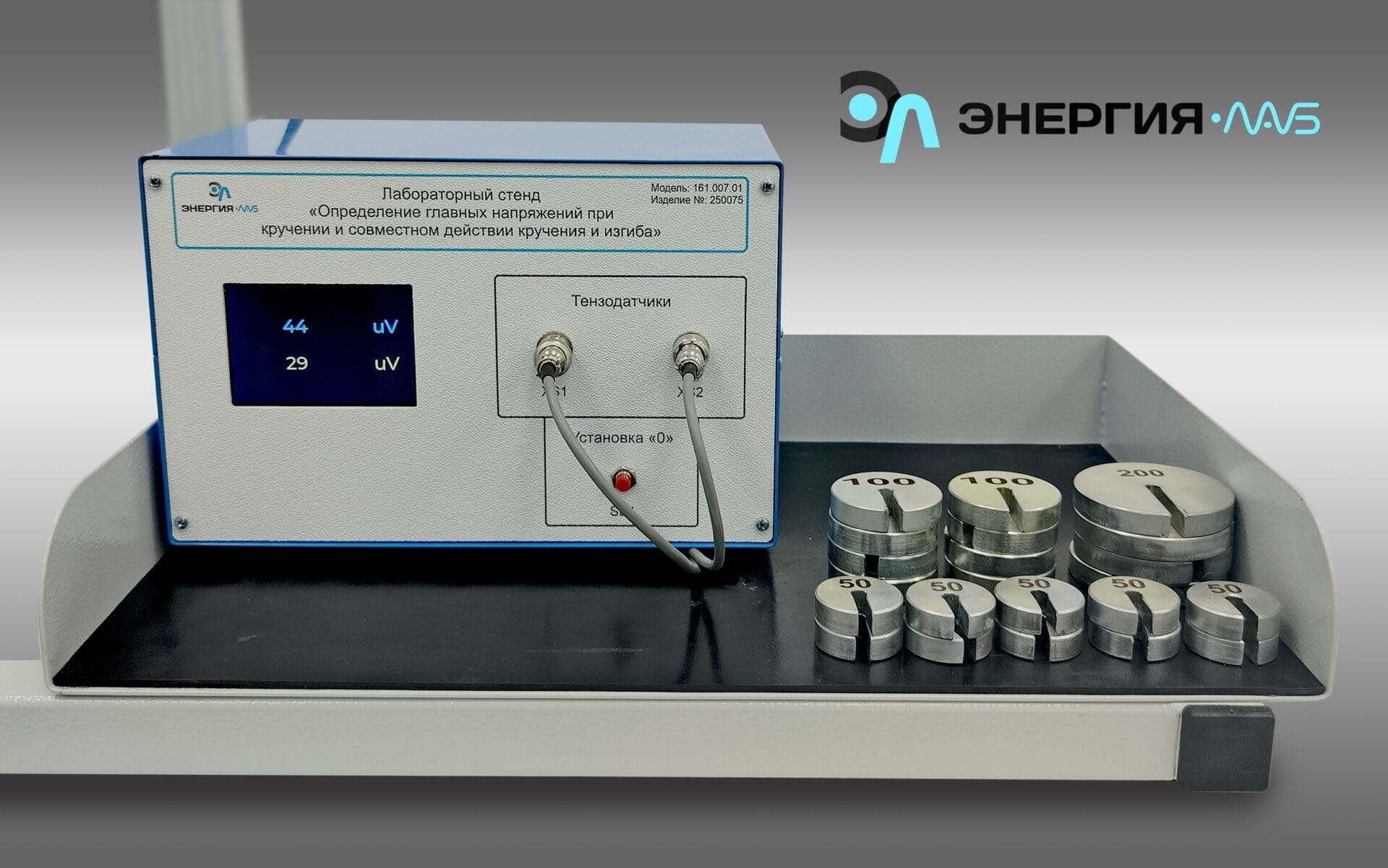

Величина усилия и ее направление регулируется с помощью наборных грузов и выбора длины плеча рычага нагрузки. Грузы закрепляются с помощью подвеса при нагружении вниз и через блок при нагружении вверх.
На объекте исследования (тонкостенной трубе) смонтирована прецизионная система тензочувствительных резисторов в виде двойного сбалансированного моста, регистрирующий минимальные деформации образца в двух координатах — на изгиб и кручение.
Особенностью лабораторной установки является использование для фиксации малых деформаций образца прецизионного двухкоординатного тензодатчика на базе тензорезисторов.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Исследование нагрузки «на изгиб».
- Исследование нагрузки «на кручение».
- Исследование комбинированной нагрузки «на кручение» и «на изгиб».
Коплектация
Лабораторный стенд «Определение главных напряжений при кручении и совместном действии изгиба при кручении» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
