Описание
Лабораторный стенд предназначен для ознакомления с экспериментальными методами оценки напряженно-деформированного состояния элементов строительных конструкций, позволяет исследовать устойчивость сжатого стержня при различных условиях закрепления концов.

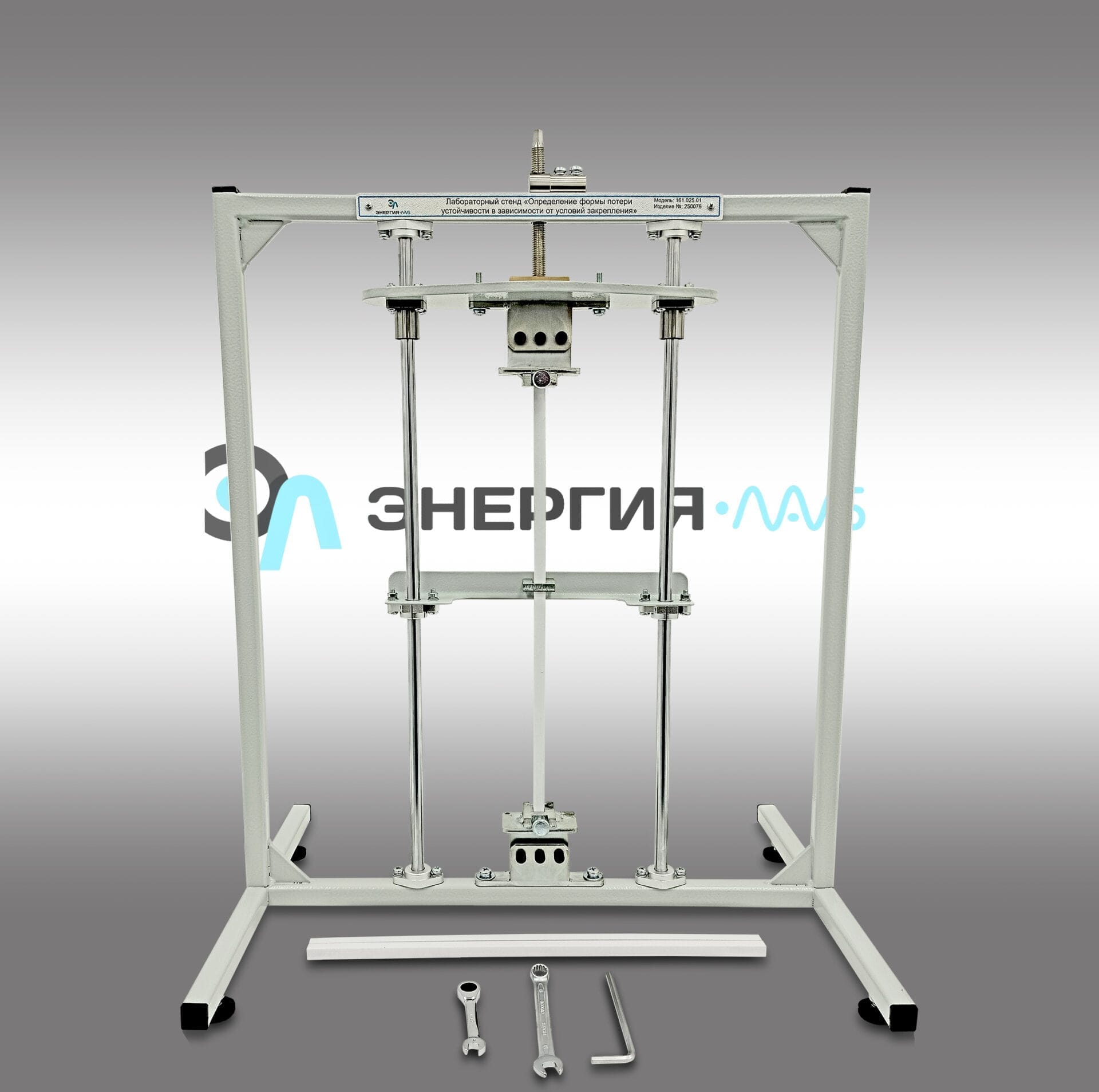

Лабораторный стенд представляет собой пространственную стальную раму, покрытую порошковой краской.
На раме жестко смонтированы два узла закрепления образца: шарнирного закрепления и закрепления образца в виде заделки. Закрепление образца осуществляется при помощи вкручивания (выкручивания) специальных винтов. Устройство нагружения образца представляет собой рычаг, жестко закрепленный на раме. По центру рамы жестко закреплена дополнительная опора. Установка (демонтаж) опоры осуществляется с помощью винтов.
Образцы изготовлены из ПВХ материала длиной 400 мм.
Характеристики
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Демонстрация явления потери устойчивости стержня при продольном нагружении.
- Определение формы потери устойчивости при шарнирном опирании стержня с двух сторон.
- Определение формы потери устойчивости при шарнирном опирании стержня с одной стороны и заделке с другой стороны.
- Определение формы потери устойчивости при заделке стержня с двух сторон.
- Определение формы потери устойчивости при шарнирном опирания стержня с двух сторон и установкой дополнительной опоры посередине.
Коплектация
Лабораторный стенд «Определение формы потери устойчивости в зависимости от условий закрепления» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
