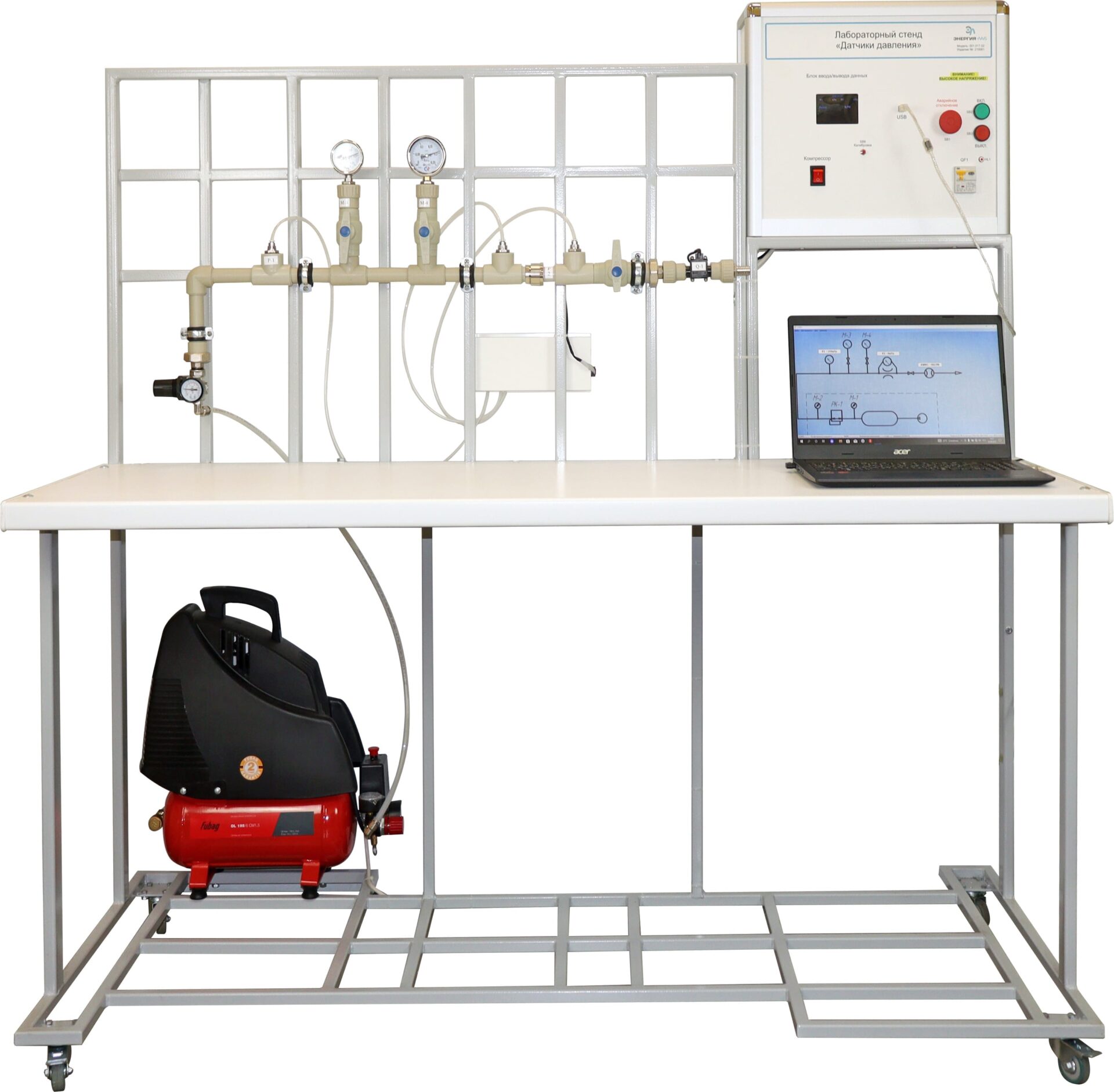

Лабораторный стенд «Датчики давления»

Лабораторный стенд «Датчики давления»

Цена по запросу

Артикул: ЭЛБ-001.017.02
ПОЛУЧИТЬ КП >

Описание

Лабораторный стенд предназначен для проведения лабораторно –практических занятий по изучению датчиков давления, принципов их действия, способов измерения давления, определение относительной погрешности измерения.
Стенд собран на рамном основании изготовленном из металлического профиля с порошковым покрытием.
На рамном основании смонтирована пневматическая система и установлен блок управления.
Пневматическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воздуха и системы измерения давления различными приборами.
Система подачи воздуха состоит из компрессора, редукционного клапана, реле давления, манометров.
Систем измерения давления включает в себя:
— мембранный деформационный датчик избыточного давления;
— мембранный деформационный датчик дифференциального давления;
— стрелочный деформационный манометр –2 типа.

Характеристики

  • Потребляемая мощность, В·А: 1200
  • Электропитание:
    • напряжение, В: 220
    • частота, Гц: 50
  • Класс защиты от поражения электрическим током: I
  • Диапазон рабочих температур, ˚С: +10…+35
  • Влажность, %: до 80
  • Количество человек, которое одновременно и активно может работать на комплекте: 2

Лабораторные работы

  1. Изучение стрелочного деформационного манометра, принципа его действия, определение относительной погрешности измерения при различных уровнях давления.
  2. Изучение мембранного деформационного датчика дифференциального давления, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
  3. Изучение мембранного деформационного датчика избыточного давления, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
  4. Изучение устройства редукционного клапана, применяемого для регулирования давления воздуха в системе измерений.
  5. Изучение устройства компрессора, создающего давление воздуха в ресивере.

Коплектация

Лабораторный стенд «Датчики давления» –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) — 1шт.
Паспорт — 1шт.
Ноутбук  –1шт.

Характеристики

Вес 100 кг
Габариты 1600 × 700 × 1600 мм
Исполнение

Бренд
