Описание

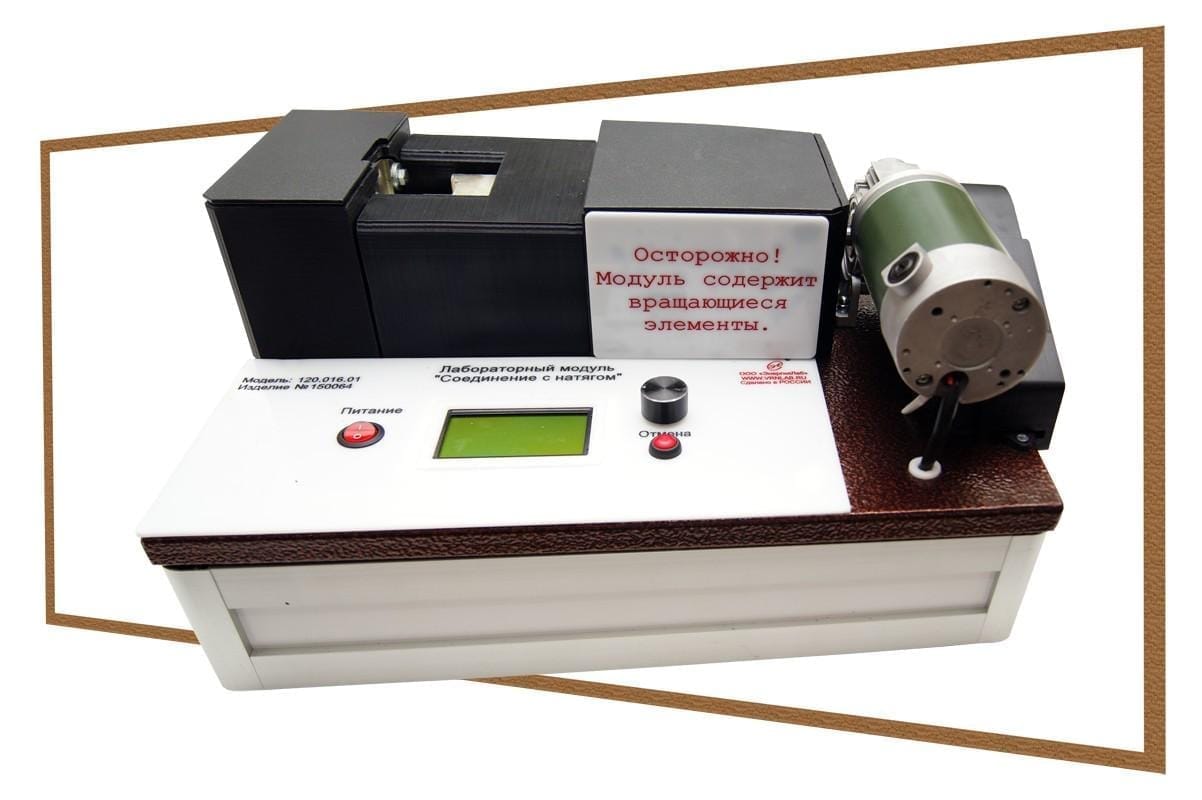

Модуль «Соединение с натягом» —это современная лабораторная установка для практического изучения технологии сборки и прочностных характеристик прессовых соединений (вал-втулка). Конструкция выполнена в виде компактного моноблока с интегрированной панелью управления.
Ключевые компоненты:
• приводной электродвигатель с редуктором;
• толкатель и винтовая пара;
• датчики усилия и перемещения;
• панель управления (ЖК-дисплей, клавишный выключатель, энкодер, кнопка «Отмена»).
Режимы работы (выбираются через меню на дисплее):
• Перемещение —ручное управление толкателем.
• Запрессовка —автоматическая запрессовка пары вал-втулка.
• Поворот —определение несущей способности соединения (механизм «ножницы»).
• Выпрессовка —автоматическая выпрессовка с помощью кольца.
Учебный лабораторный модуль предназанчен для проведения лабораторных работ по технической механике и материаловедению, сопротивлению материалов.
Интерактивный моноблок предназначен для изучения прессовых соединений. Оснащён приводным электродвигателем, датчиками усилия и перемещения, ЖК-дисплеем и энкодером. Позволяет в автоматическом режиме проводить запрессовку, выпрессовку и испытания на несущую способность.
Характеристики
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Определение усилия запрессовки и выпрессовки соединенных деталей;
- Определение несущей способности прессового соединения по критерию прочности сцепления деталей при передаче вращающего момента;
- Определение величины коэффициента трения при запрессовке, выпрессовке и относительном повороте деталей соединения.
Коплектация
1. Учебный лабораторный модуль «Соединение с натягом»—1 шт;
2. Руководство по эксплуатации—1 шт;
3. Гарантийный талон —1 шт;
4. Паспорт —1 шт.
