Лабораторный комплекс «Монтаж и наладка структурированных кабельных сетей»

Лабораторный комплекс «Монтаж и наладка структурированных кабельных сетей»

Цена по запросу

Артикул: ЭЛБ-170.004.01
ПОЛУЧИТЬ КП >

Описание

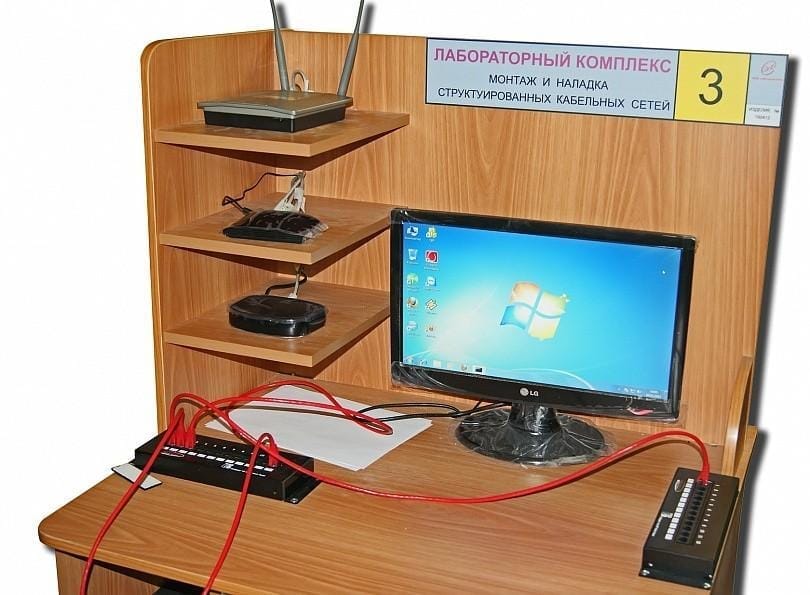

Лабораторный стенд представляет собой два рабочих места, выполненных в виде рабочих столов. На вертикальной части каждого рабочего стола изображено схематическое представление помещения с установленными охрано-пожарными извещателями, распределительными коробками, коммутационными панелями, розетками и аппаратурой структурированных кабельных сетей. На горизонтальной части размещается оконечное оборудование (телефонные аппараты, ПЭВМ).

Изучение принципов построения корпоративных сетей передачи данных, особенностей настройки сетевого оборудования и специфики конфигурирования различных программных сервисов.

Характеристики

  • Электропитание:
    • напряжение, В: 220
    • частота, Гц: 50
  • Класс защиты от поражения электрическим током: I
  • Диапазон рабочих температур, ˚С: +10…+35
  • Влажность, %: до 80
  • Количество человек, которое одновременно и активно может работать на комплекте: 2

Лабораторные работы

  1. Изготовление патч-кордов.
  2. Прокладка и настройка локальных вычислительных сетей.
  3. Кроссирование многопарных кабелей.
  4. Подключение розеток оконечного оборудования.
  5. Подключение охранных извещателей.
  6. Подключение пожарных извещателей.
  7. Определение и устранение неисправностей в ЛВС.
  8. Определение и устранение неисправностей в охранной сигнализации.
  9. Определение и устранение неисправностей в пожарной сигнализации.

Коплектация

Рабочий стол №1 (РС1) –«Офисные кабинеты»
На нем размещены:
-коммутационная панель RJ-45 на 12 портов –1 шт;
— плинт на 10 пар –1 шт;
— розетки RJ-45 –4 шт;
— розетки RJ-11 –2 шт;
охранно-пожарные извещатели (Астра 321, ИП 212-141, Астра 9, Астра С, ИО-102-2, Ип 103-5/5);
— коммутатор –1 шт.

Рабочий стол №2 (РМ2) –«Серверная».
На нем размещены:
-коммутационная панель RJ-45 на 12 портов –1 шт
— плинт на 10 пар –1 шт
— розетки RJ-45 –2 шт
— розетка RJ-11 –1 шт
— охранно-пожарные извещатели (ИО-102-2, звуковой оповещатель «Гром-12К», ИПР 535-7).
— приемо-контрольный прибор «Гранит-5» –1 шт;
— АТС –1шт;
— коммутатор –1шт.
К стенду прилагается следующий инструмент и средства измерения: кроссировщик–2 шт, обжим–1 шт, тестер кабельный–1 шт, мультиметр–1 шт.
