Описание
Лабораторный стенд предназначен для изучения технических средств автоматики, исследования работы регуляторов и автоматизации технических процессов.

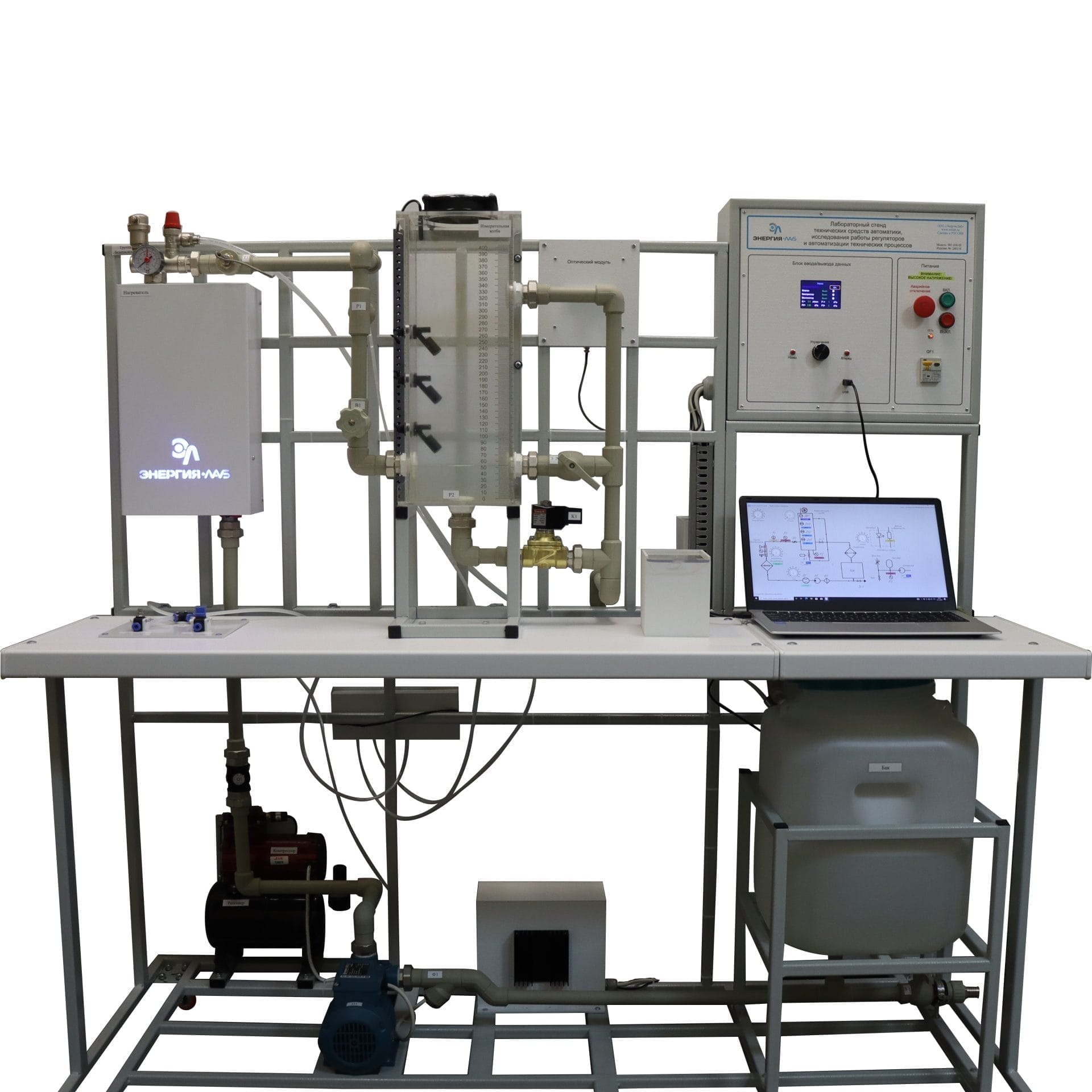

Стенд смонтирован на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
На рамном основании смонтирована гидравлическая и пневматическая система, установлен блок управления.
Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подготовки и подачи воды и системы измерительных датчиков для контроля и управления.
Система подготовки и подачи воды состоит из технологической емкости, насоса центробежного, нагревателя проточного, измерительной колбы, электромагнитного клапана, охладителя, системы заслонок.
Систем измерительных датчиков включает в себя:
— датчик температуры — термопара ХК;
— датчик давления интегральный;
— датчик уровня гидростатический
— три датчика уровня поплавковых дискретных;
— датчик влажности;
— датчик расхода.
Измерительная колба выполненная из оргстекла толщиной 6мм. Измерительная колба оснащена мерной шкалой.
В измерительную колбу вода поступает из технологической емкости объемом 40л при помощи центробежного насоса с частотным управлением. Управление насосом (включение и производительность) осуществляется с блока управления.
Сверху измерительной колбы установлен датчики влажности и вентилятор, которые подключаются к блоку управления.
В измерительной колбе на боковой панеле, установлены 3 датчика уровня поплавкового дискретного, которые подключаются к блоку управления.
В дне измерительной колбы установлен тензорезистивный мембранный датчик давления, который подключается к блоку управления.
Для управления поддержания уровня в диапазоне действия датчиков уровня установлен электромагнитный клапан.
Измерение уровня осуществляется от верхнего до нижнего сигнализируемых уровней, которое поддерживается датчиками поплавковыми дискретными.
Пневматическая система стенда включает в себя:
— компрессор;
— редукционный клапан (установлен на компрессоре);
— ресивер (установлен на компрессоре);
— датчик давления;
— дроссель;
— кран.
Включение компрессора осуществляется с блока управления.
Модуль испытаний датчика освещенности изготовлен из АВС пластика и включает в себя:
— светодиод;
— датчик освещенности;
— съемная панель для затенения светодиода.
Модуль подключен к блоку управления.
Лабораторный стенд предназначен для проведения лабораторно –практических занятий для получения базовых и углубленных профессиональных знаний и навыков по изучению технических средств автоматики, исследования работы регуляторов и автоматизации технических процессов.
Характеристики
- Потребляемая мощность, В·А: 3500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение системы автоматического управления технологическим процессом. Статические и динамические характеристики датчиков.
- Изучение датчиков температуры, принципов их действия. Определение статических и динамических характеристик датчика температуры.
- Изучение датчиков расхода, принципов их действия. Определение статических и динамических характеристик датчика расхода.
- Изучение датчиков давления, принципов их действия. Определение статических и динамических характеристик датчика давления.
- Изучение датчиков уровня, принципов их действия. Определение статических и динамических характеристик датчика уровня.
- Изучение датчиков влажности, принципов их действия. Определение статических и динамических характеристик датчика влажности.
- Изучение датчиков освещенности, принципов их действия. Определение статических и динамических характеристик датчика освещенности.
- Автоматизация технологического процесса поддержания уровня в заданном диапазоне. Исследование работы регуляторов.
Коплектация
Лабораторный стенд «Изучение работы системы автоматического управления» –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) — 1шт.
Гарантийный талон — 1шт.
Паспорт — 1шт.
Ноутбук –1шт.
