Описание

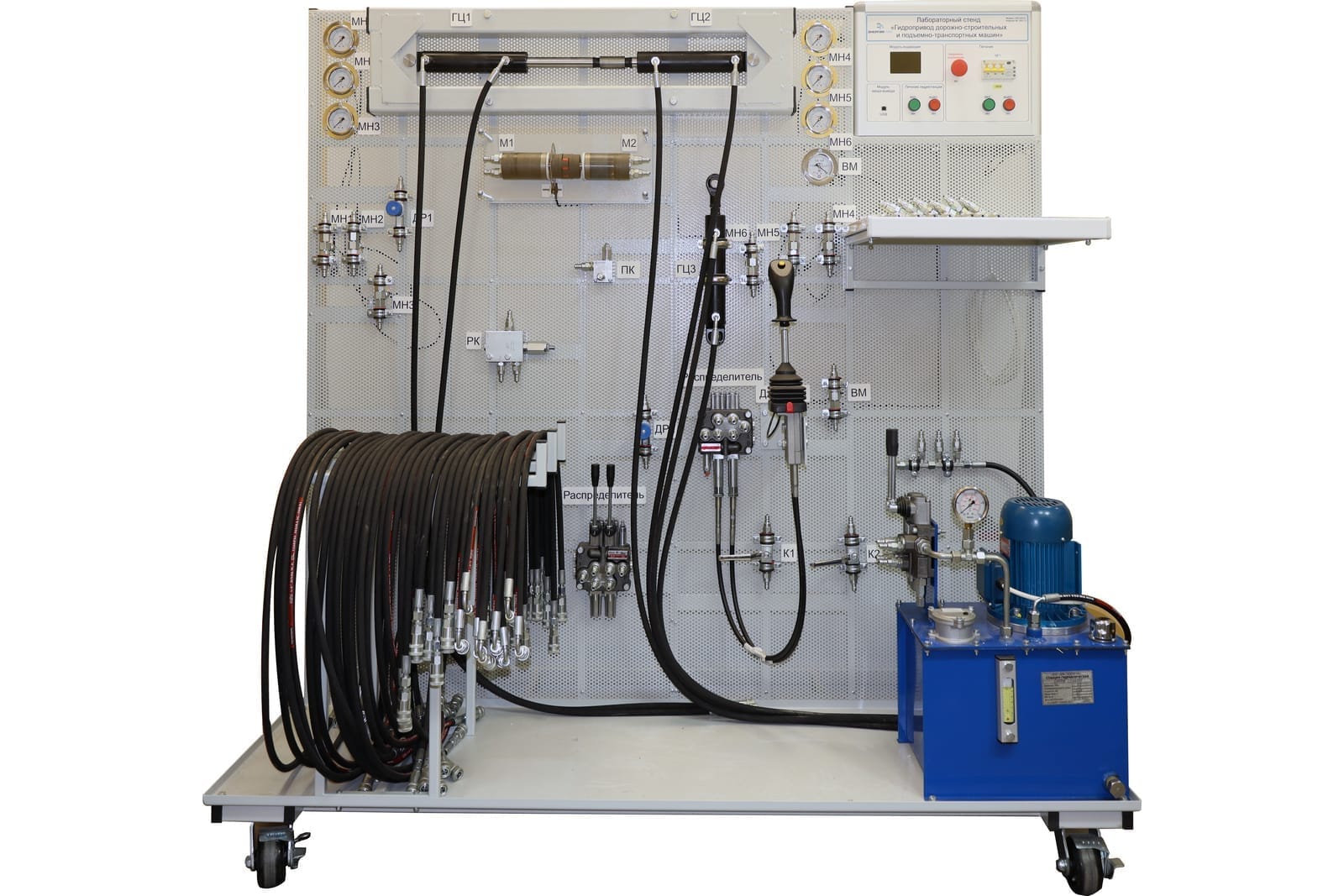

Лабораторный стенд предназначен для проведения лабораторно-практических занятий по изучению элементов гидропривода дорожно-строительных и подъемно-транспортных машин, а также сборке различных гидравлических схем для изучения правил их построения, функционирования и проектирования.
Стенд собран на лабораторной раме. Рама состоит из основания и столешницы. Основание рамы представляет собой сварную конструкцию, выполненную из металлического профиля, покрытого порошковой краской.
На раме смонтированы различные объекты исследования, объединяемые в гидравлическую систему, а также модуль управления стендом.
На стенде смонтированы:
• Бак;
• Насос с электроприводом;
• Предохранительный клапан;
• Кран шаровый двухходовый;
• Фильтр;
• Манометр осевой;
• Вакуумметр;
• Гидроцилиндр двухстороннего действия;
• Дроссель одностороннего действия с обратным клапаном;
• Гидромотор;
• Секционный распределитель с ручным управлением с фиксацией для управления двумя исполнительными механизмами с предохранительным клапаном;
• Двухкоординатный блок гидравлического управления типа «джойстик»;
• Набор шлангов, фитингов и быстроразъемных соединений для монтажа гидравлических схем;
• Набор ключей.
Характеристики
- Потребляемая мощность, В·А: 3000
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Экспериментальное исследование кавитационных и рабочих характеристик шестеренного насоса при различных частотах вращения вала насоса;
- Экспериментальное исследование характеристик предохранительного клапана;
- Экспериментальное исследование характеристик основного насосного агрегата стенда насос:
- предохранительный клапан;
- Экспериментальное исследование характеристик основного насосного агрегата стенда при работе на секционный распределитель;
- Исследование гидравлических характеристик трубопровода;
- Экспериментальное исследование характеристик дросселя;
- Экспериментальное исследование характеристик гидравлического блока управления (джойстика);
- Экспериментальное исследование характеристик гидравлического распределителя при его управлении с помощью блока управления (джойстика);
- Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода возвратно-поступательного действия;
- Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия;
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного регулирования вращательного движения с различной установкой дросселя.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного регулирования возвратно-поступательного движения с различной установкой дросселя.
Коплектация
Лабораторный стенд «Гидропривод дорожно-строительных и подъемно-транспортных машин» — 1 шт.
Электронный носитель с учебным видеороликом, методическим обеспечением, руководством по эксплуатации –1 шт.
Гарантийный талон — 1 шт.
Паспорт — 1 шт.
