Описание

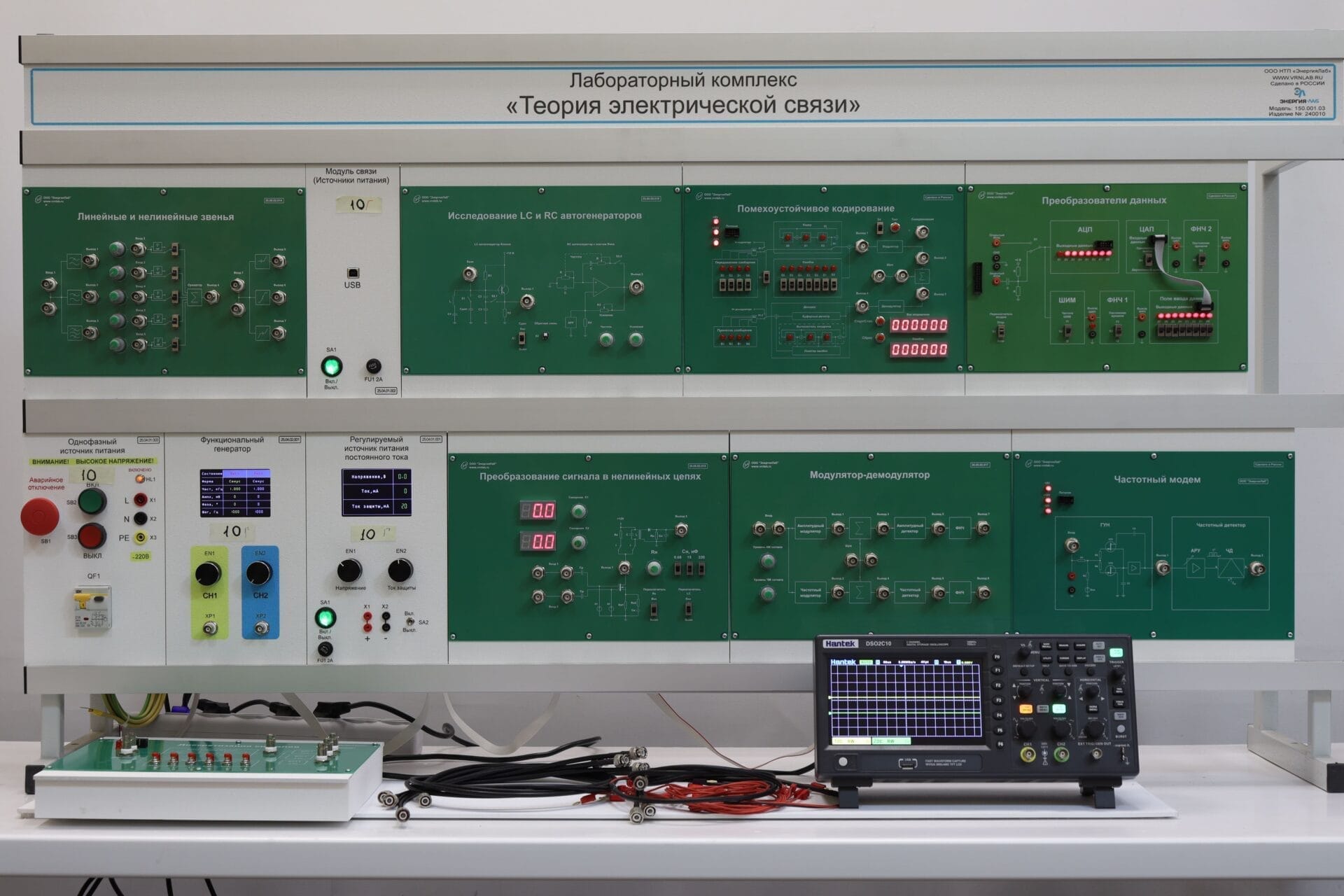

Лабораторный комплекс «Теория электрической связи» предназначен для проведения лабораторно–практических занятий дисциплин «Теория электрической связи», «Основы радиоэлектроники», «Прикладная электроника» и смежных дисциплин.
Комплект лабораторного оборудования выполнен в стендовом исполнении: стойка с модулями, установленная на собственном лабораторном столе.
Лабораторный стол предназначен для установки стойки с модулями и другого необходимого оборудования.
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.
Модули устанавливаются в направляющие.
Комплект модулей:
— Модуль «Однофазный источник питания».
— Модуль «Функциональный генератор».
— Модуль «Регулируемый источник питания».
— Модуль «Модуль связи (источник питания)».
— Модуль «Дискретизация сигналов».
— Модуль «Модулятор-демодулятор».
— Модуль «Помехоустойчивое кодирование».
— Модуль «Преобразование сигналов в нелинейных цепях».
— Модуль «Частотный модем».
— Модуль «Исследование LC и RC автогенераторов».
— Модуль «Линейные и нелинейные звенья».
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Исследование спектрального состава гармонических и импульсных сигналов.
- Исследование процессов дискретизации и восстановления непрерывных сигналов.
- Исследование амплитудного модулятора.
- Исследование частотного модулятора.
- Исследование помехоустойчивости систем связи с амплитудной и частотной модуляцией.
- Исследование преобразования формы и спектра сигналов нелинейными цепями.
- Исследование работы смесителя на двухзатворном полевом транзисторе и амплитудного детектора.
- Исследование принципов работы частотного модема.
- Исследование LC автогенератора.
- Исследование RC:
- автогенератора c мостом Вина.
- Исследование линейных избирательных цепей.
- Исследование нелинейных цепей.
- Исследование принципов работы кодера и декодера циклического кода.
- Исследование помехоустойчивости циклического кода.
Коплектация
Лабораторный комплекс «Теория электрической связи» в сборе –1 шт.
Цифровой осциллограф –1шт.
Электронный носитель с учебным видеороликом и методическими указаниями –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
