Описание
Комплект учебно-лабораторного оборудования «Детали машин –муфты предохранительные» предназначен для проведения лабораторно-практических занятий по курсам «Детали машин», «Теория механизмов и машин» и «Техническая механика» в учреждениях высшего, среднего и начального профессионального образования.
Комплекс позволяет студентам приобрести практические навыки сборки, настройки и регулировки различных типов защитных устройств, а также детально изучить конструкцию и принцип действия предохранительных муфт (например, фрикционных, шариковых, кулачковых). В процессе работы обучающиеся могут экспериментально определять статический и динамический моменты срабатывания, исследовать точность и стабильность работы муфт под нагрузкой, а также устанавливать зависимость момента закручивания от степени предварительной затяжки упругих элементов.
Моделирование режимов перегрузки и плавного изменения крутящего момента осуществляется с помощью регулируемого электромагнитного тормоза и приводного электродвигателя с частотным управлением. Кроме того, стенд помогает студентам овладеть методами компьютерного сбора данных, позволяя фиксировать и анализировать быстропротекающие переходные процессы в момент срабатывания муфт с выводом результатов на ПК в виде наглядных графиков и таблиц.
Учебно-лабораторный стенд предназначен для проведения лабораторно-практических занятий по курсам «Детали машин» и «Техническая механика» в учреждениях высшего и среднего и профессионального образования.Комплекс позволяет студентам приобрести практические навыки сборки, юстировки и настройки механических передач а также детально изучить устройство и кинематику трех основных типов муфт.
Характеристики
- Потребляемая мощность, В·А: 2000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 3
Лабораторные работы
- Изучение конструкции, принципа действия и кинематики различных видов предохранительных муфт.
- Определение статического и динамического момента срабатывания исследуемых муфт.
- Экспериментальное определение точности и стабильности срабатывания муфт под нагрузкой.
- Исследование зависимости крутящего момента срабатывания от степени затяжки регулировочных элементов
- Построение рабочих и нагрузочных характеристик муфт при различных режимах перегрузки.
- Изучение влияния износа рабочих поверхностей, типа смазки и нагрева на остаточный крутящий момент.
- Освоение методов компьютерного сбора и анализа данных переходных процессов при срабатывании защитных устройств.
Коплектация

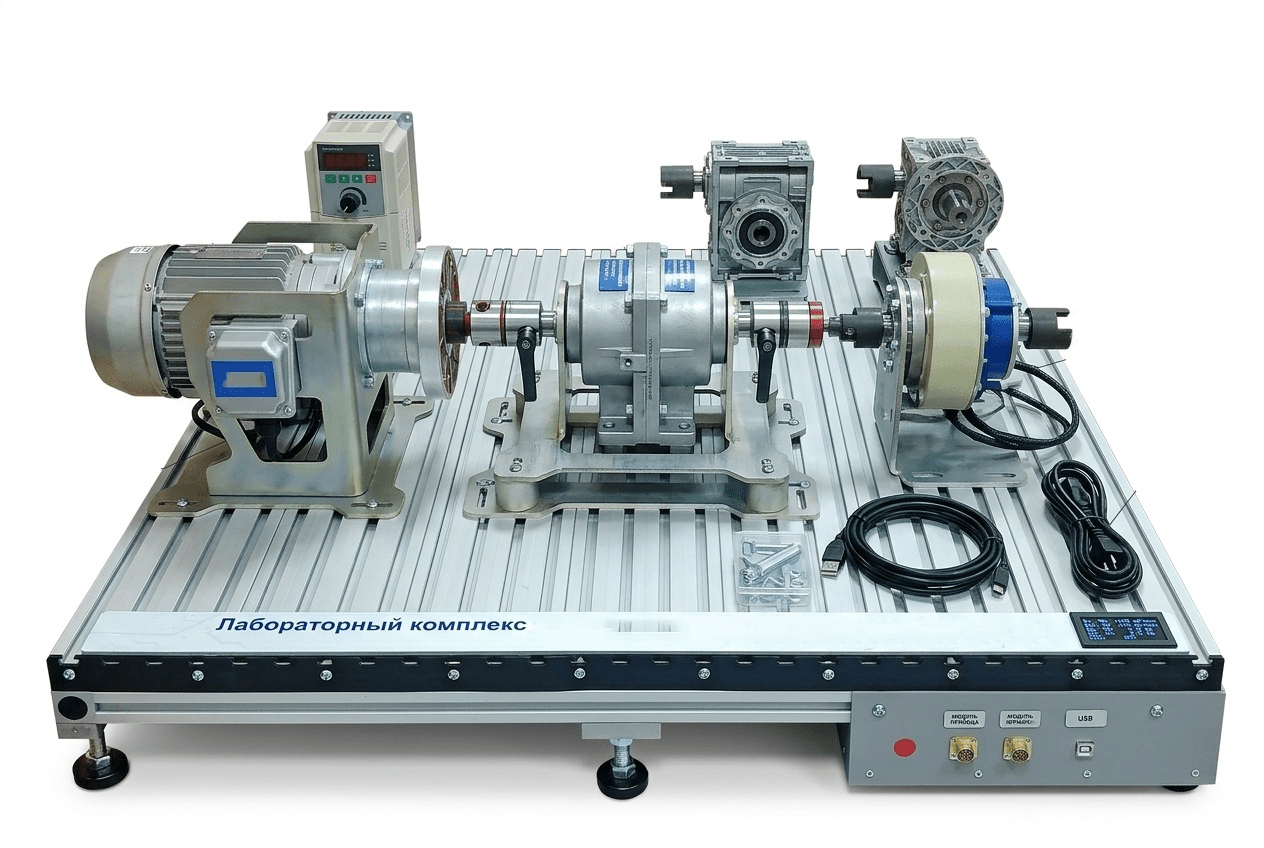

1.Лабораторный стенд «Детали машин-муфты предохранительные»
2.Комплект муфт.
3.Методические рекомендации для выполнения лабораторных работ.
4.Гарантийный талон.
5.Паспорт.
