Описание
Лабораторная установка предназначена для проведения лабораторной работы для определения скорости звука в воздухе методом стоячей волны с использованием поршня.

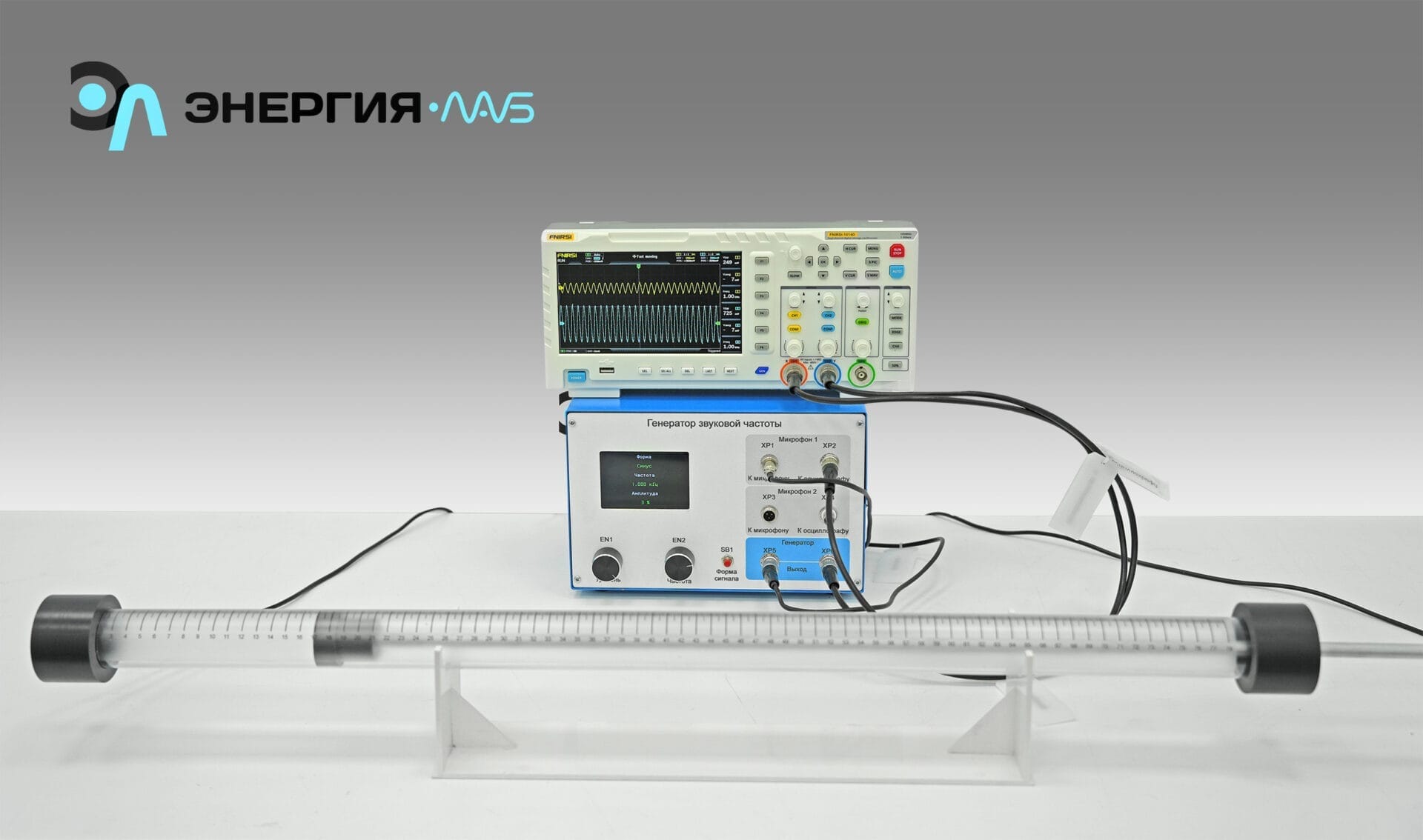

Лабораторная установка представляет собой конструкцию настольного типа, состоящую из следующих узлов:
— подставка для трубы;
— труба-резонатор;

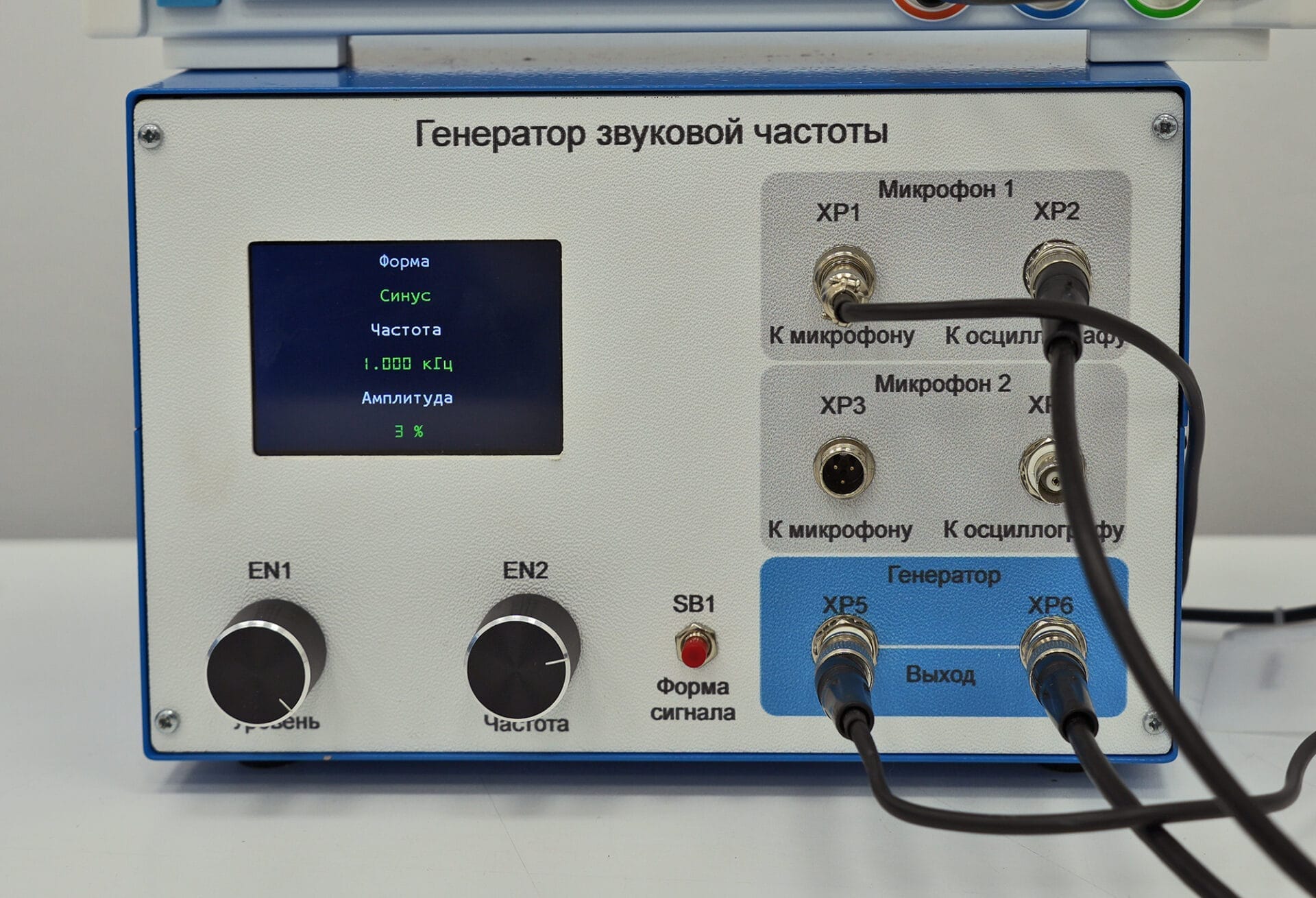

— генератор звуковой частоты;
— осциллограф цифровой двухканальный.
Определение скорости ультразвука в воздухе осуществляется методом стоячих волн.
Основным элементом модуля для изучения звуковых волн в воздухе является труба-резонатор в виде цилиндрического волновода, внутри которой свободно перемещается поршень –отражатель с измерительной линейкой. У открытого конца трубы закреплён источник звуковых сигналов –телефонная мембрана, совершающая колебания в переменном магнитном поле от переменного тока, который задаётся генератором звуковых сигналов в диапазоне от 20 Гц до 20кГц. Приемником сигнала является микрофон, установленный на конце поршня.
Характеристики
- Потребляемая мощность, В·А: 50
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Определение скорости звука в воздухе методом стоячих волн.
Коплектация
Лабораторная установка «Скорость звука в воздухе (поршень)» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
