Описание

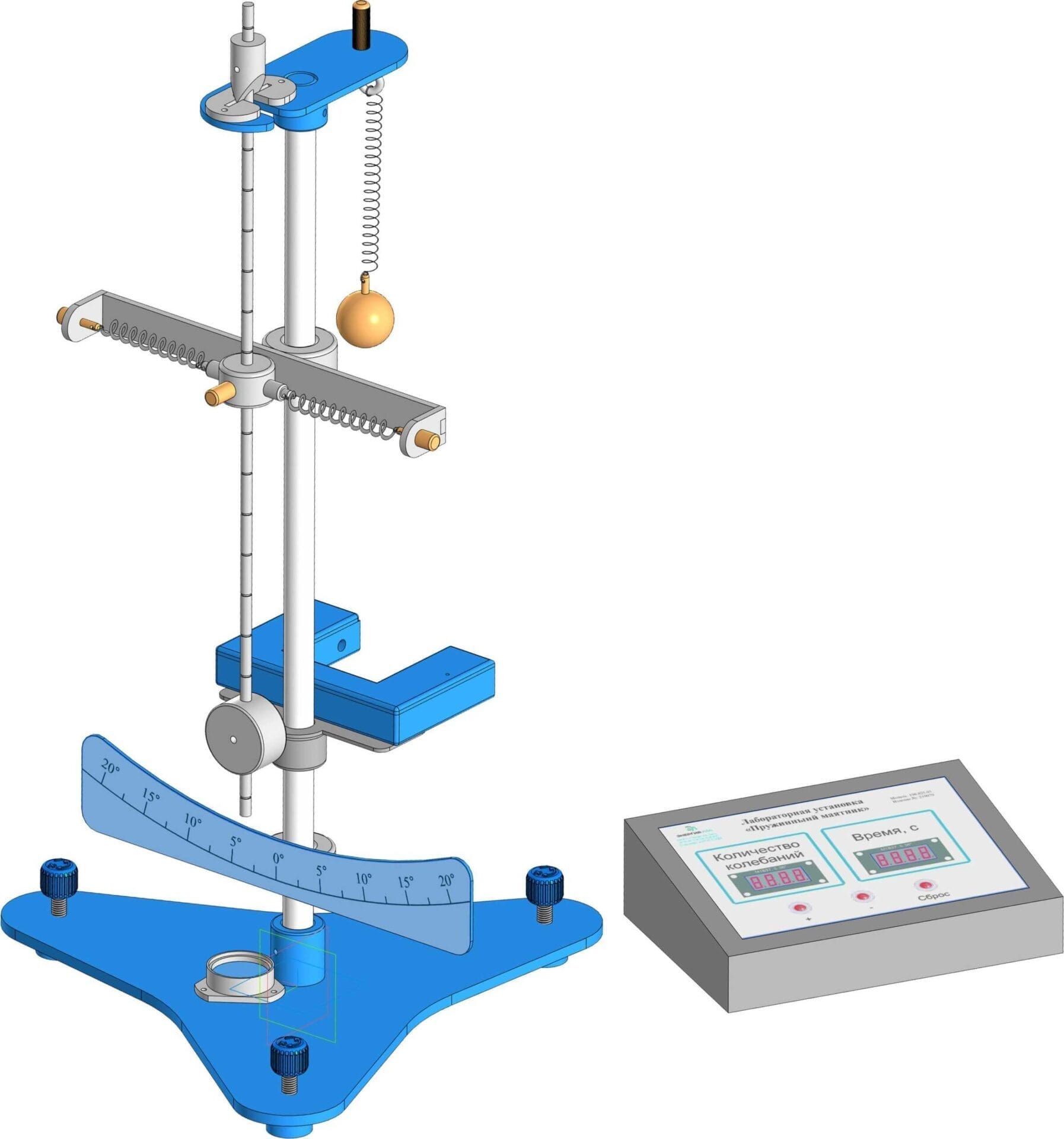

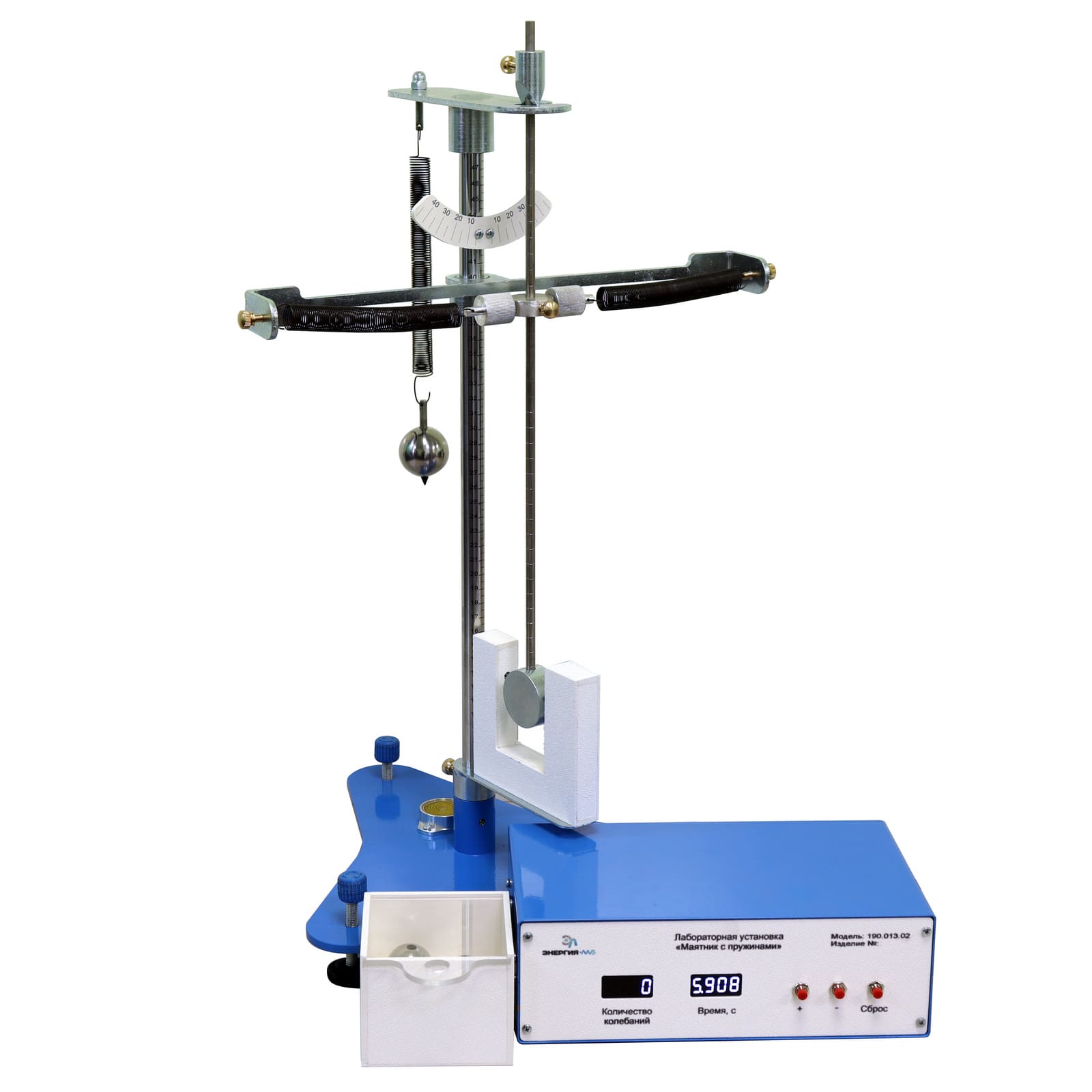

Лабораторная установка предназначена для изучения устойчивости положения равновесия механических систем, изучения гармонических колебаний, изучения колебаний механических линейных систем с одной степенью свободы.
На основании установлена вертикальная стойка с сантиметровой шкалой диаметром 16 мм, длиной 550 мм.
На стойке размещены: маятник с пружинами и маятник пружинный.
Маятник с пружинами представляет собой физический маятник с подпружиненным колебанием, который установлен на верхнюю полку с ножевыми опорами. Полка закреплена на подставке, которая, в свою очередь, установлена на вертикальной стойке. Маятник выполнен в виде цилиндрического стержня длиной 450 мм ±10 мм, установленного на треугольную опору-призму, которая является основанием всей конструкции. На конце стержня закреплен утяжеляющий груз массой 150 г ±5 г, который может перемещаться по длине стержня и закрепляться винтами в нужных местах. Ребро опоры-призмы является осью качания маятника. На стержне маятника выполнены через 10 мм кольцевые насечки. На стойке закреплен кронштейн, к которому через втулку крепятся пружины к стержню.
Для определения угла отклонения маятник с пружинами на стойке закреплена линейка.
Маятник пружинный закреплен на кронштейне стойки, к которому закрепляется пружина, на конец пружины крепится шары массой: 170 г ±5 г, 110 г ±5 г, 70 г ±5 г.
Для подсчета количества колебаний маятников на стойке закреплен оптический датчик, размещенный в П-образном держателе.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение критериев устойчивости положения равновесия механической системы.
- Изучение гармонических колебаний.
- Определение ускорения свободного падения.
- Экспериментальное исследование колебаний подпружиненного маятника.
- Изучение колебаний пружинного маятника.
- Определение коэффициента жесткости пружины статическим методом.
- Определение коэффициента жесткости пружины динамическим методом.
- Определение логарифмического декремента затухания и добротности пружинного маятника.
Коплектация
Лабораторная установка «Маятник с пружинами» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
