Описание
Лабораторная установка предназначена для экспериментального измерения зависимости периода колебаний маятника от эффективной составляющей ускорения свободного падения.
Лабораторная установка выполнена в настольном исполнении.
Лабораторная установка включает в себя модуль и блок измерений.

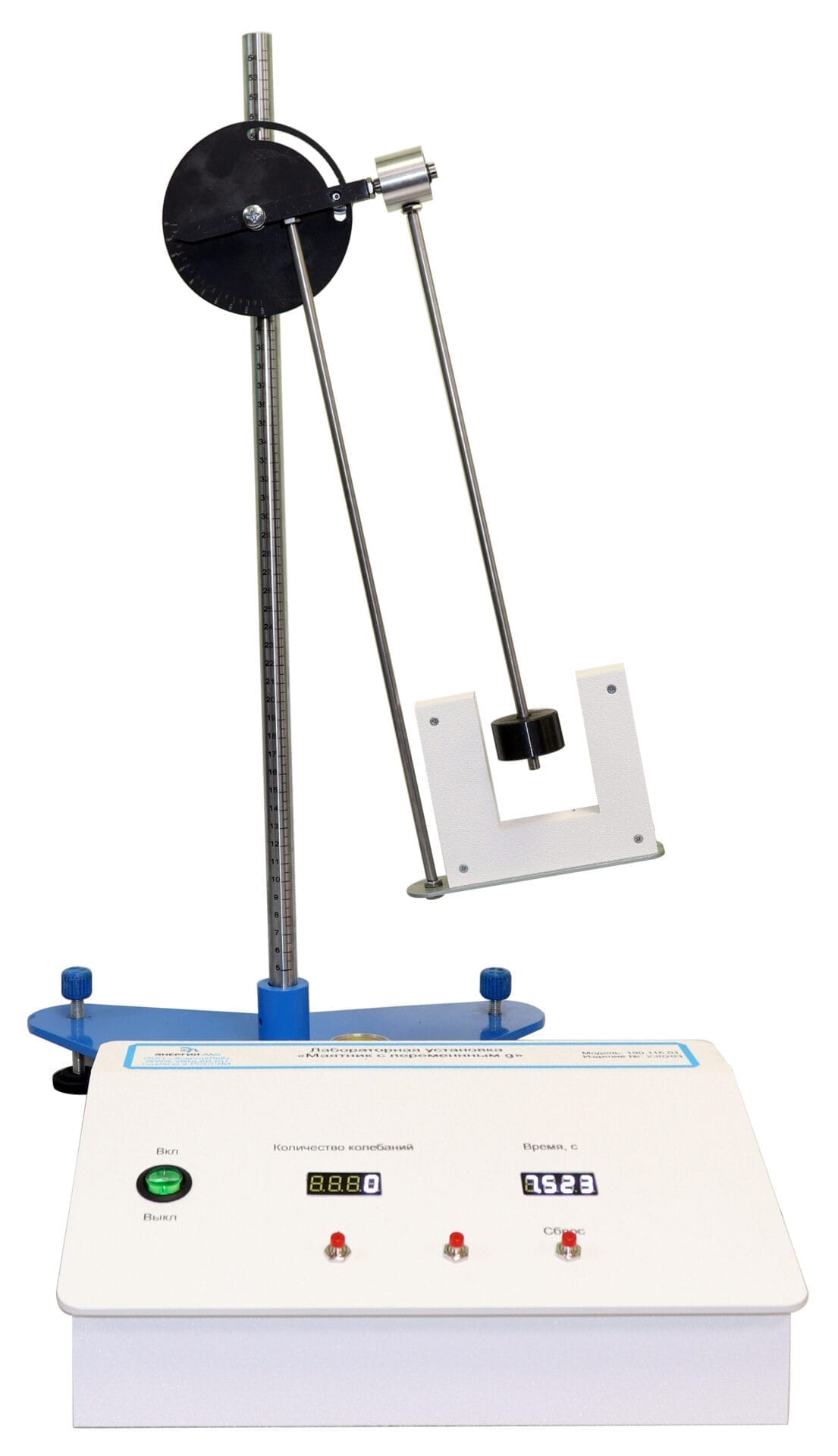

На неподвижном основании установлена вертикальная стойка с закрепленным диском с градуированной угловой шкалой. На оси с изменяемым углом наклона подвижно закреплен маятник.
Маятник состоит из тонкого стержня и цилиндрического груза, который фиксируется на стержне винтом. Верхний конец стержня закреплен в муфте, надетой на ось. Ось закрепляется в наклонном положении винтом. Стрелка на конце оси показывает по шкале угол наклона в градусах от 0 до 90°.
Для регистрации колебаний маятника на стержне закреплен фотодатчик, связанном с осью, который поворачивается вместе с маятником. Период колебаний измеряется таймером, подключенным к фотодатчику.
Изменяя угол отклонения маятника от вертикального положения, с помощью цифрового секундомера и оптического датчика измеряют изменение периода колебаний маятника.
Для фиксации динамичных параметров используются электронный секундомер и датчик положения, размещенных в измерительном блоке.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Измерение зависимости периода колебаний маятника от эффективной составляющей ускорения свободного падения.
Коплектация
Лабораторная установка «Маятник с переменным g» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
