Описание
Лабораторная установка предназначена для изучения явления когерентности и монохроматичности электромагнитных волн и явления интерференции волн оптического диапазона.

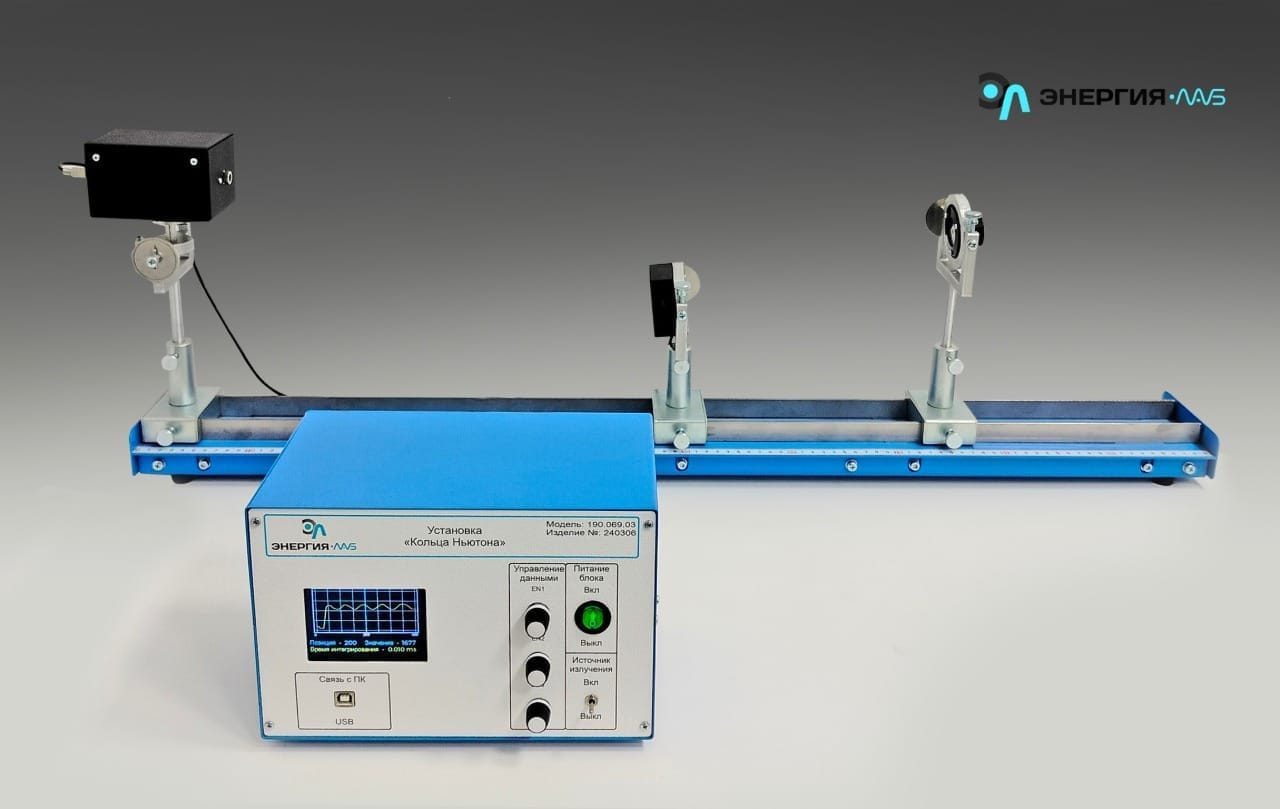

Лабораторная установка представляет собой оптическую скамью, на которой установлены при помощи рейтеров элементы оптической схемы:
— блок освещения;
— интерференционный блок;
— приемный блок;
— блок обработки данных;
— оптическая скамья.
Блок освещения с вмонтированными осветителями. Комплект состоит из лазера красного излучения с длиной волны 650 нм, зеленого излучения с длиной волны 520 нм. Для формирования плоской волны в корпусе лазера микроконденсор, регулировки которого осуществляются поворотом кольца на его конце.
Интерференционный блок включает в себя: оправку, позволяющую изменять угол наклона блока, пластиковый корпус, в котором закреплена плосковыпуклая линза и плоскопараллельная пластинка, соприкасающиеся в центре сферической поверхности линзы.
Блок формирует кольца Ньютона.
Приемный блок –линейка, состоящая из приборов с зарядовой связью. Линейка установлена в корпус. Конструкция блока позволяет изменять угол наклона линейки относительно оптической скамьи. Линейка подключена к блоку обработки данных.
Приемный блок предназначен для преобразования оптического излучения в электрический сигнал.

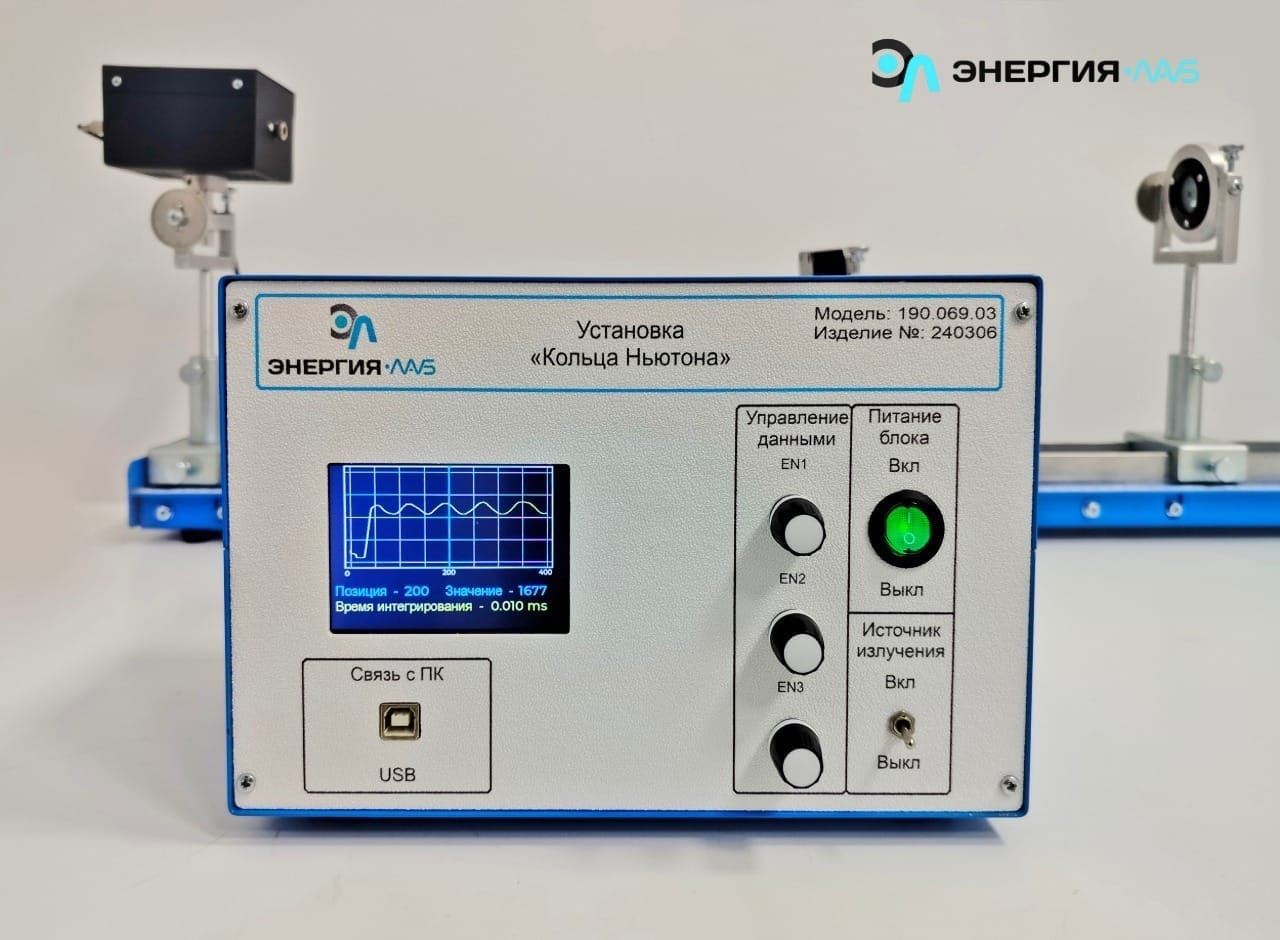

Блок обработки данных представляет собой корпус, изготовленный из стали с порошковым покрытием. Передняя и задняя панели изготовлены из АВС пластика.
Лабораторная установка предназначена для изучения явления когерентности и монохроматичности электромагнитных волн и явления интерференции волн оптического диапазона, приобретению навыков юстировки оптических систем и оптических измерений.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение интерференционной картины колец Ньютона.
- Определение радиуса кривизны линзы.
Коплектация
Лабораторная установка «Кольца Ньютона» в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
