Описание
Лабораторная установка предназначена для проведения цикла лабораторных работ по изучению газовых процессов.

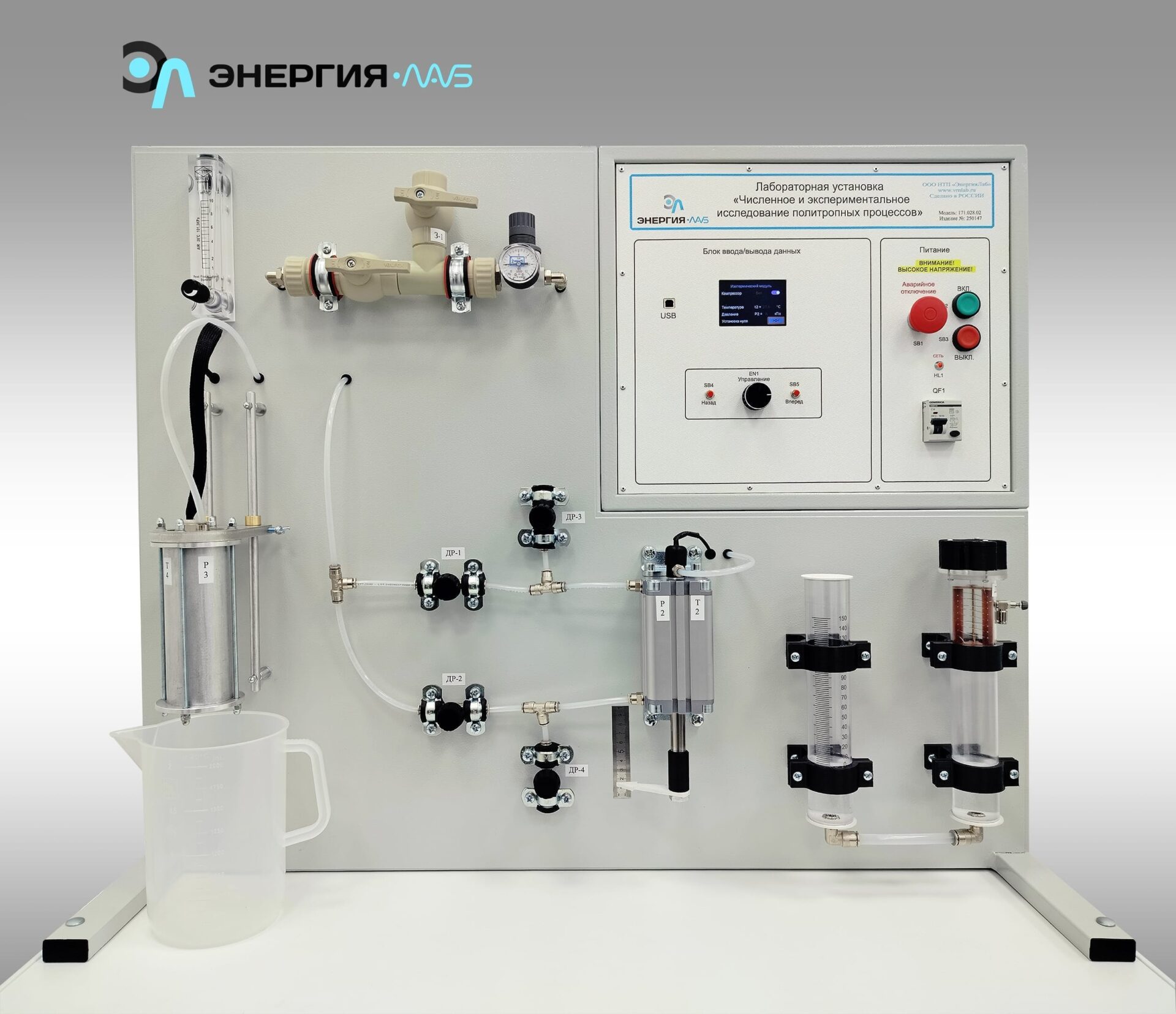

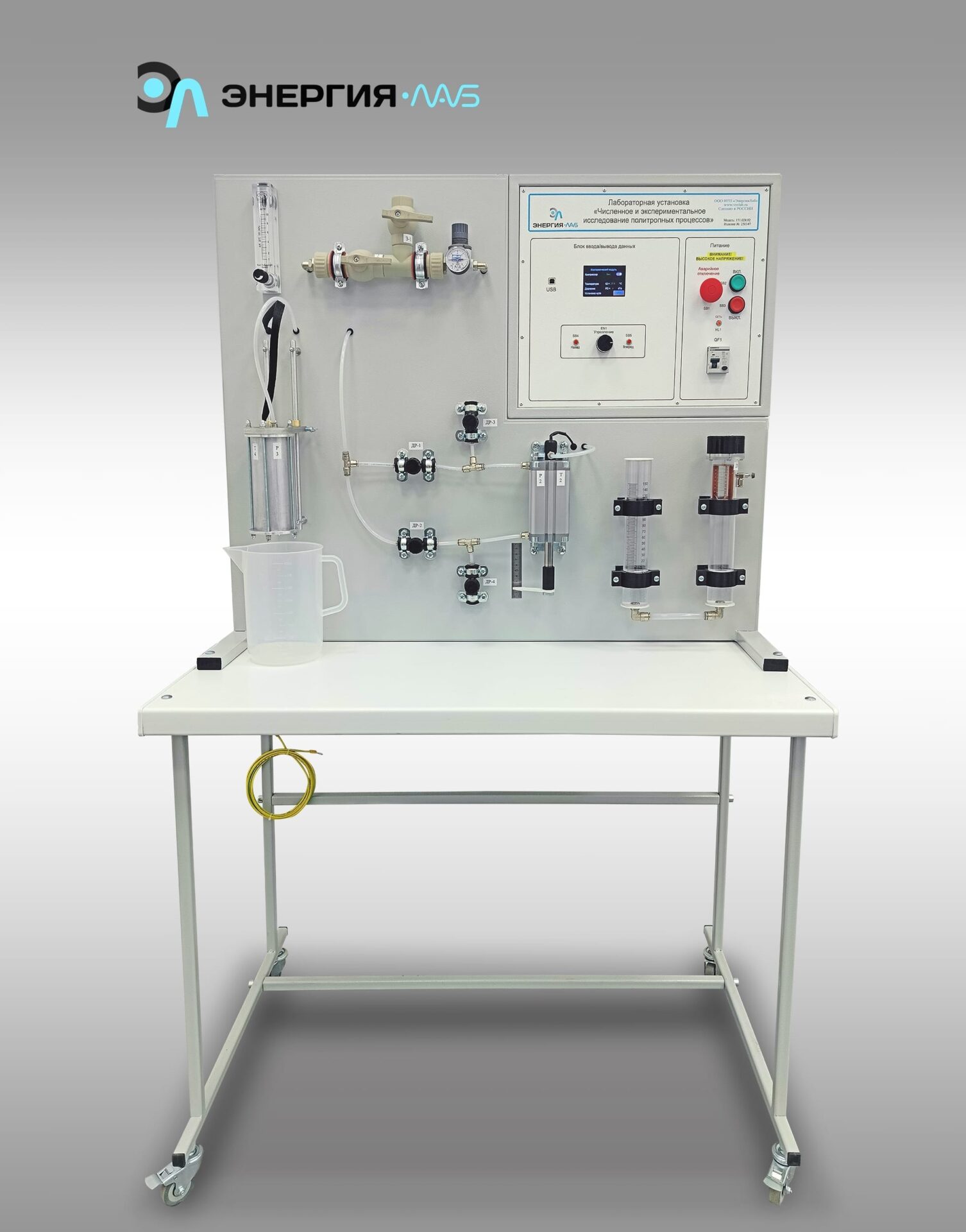

На лабораторном столе размещена лабораторная установка.
На лабораторной установке смонтированы модули.
1. Модуль для изучения изохорного процесса представляет собой герметичную емкость с внутренним диаметром 52 мм и длиной 120 мм. В емкости установлен нагревательный элемент, а также датчики температуры и давления. Мощность нагревателя регулируется с блока управления.
2. Модуль для изучения изотермического и политропного процессов представляет собой пневмоцилиндр, в котором установлен поршень позволяющий изменять объем камеры. Диаметр поршня D = 50мм, ход поршня h = 70мм. В камере модуля установлены датчики давления, температуры. Объем камеры рассчитывается по линейке, установленной на штоке. Изменение положения поршня осуществляется воздухом от компрессора, установленного на столе. Регулировка подачи и сброса давления осуществляется дросселями Др-1 — Др-4.
3. Модуль для изучения изобарного процесса представляет собой U-манометр, изготовленный из трубы внутренним диаметром 41 мм, позволяющего визуально наблюдать и измерять увеличение объема по линейке, установленной на трубе. В верхней части трубы установлен нагреватель, мощность которого регулируется с блока управления. В модуле установлен датчик температуры. Дроссель ДР-5 выравнивает давление в модуле с атмосферным до и после эксперимента.
На нагревателях установлена система защиты.
Характеристики
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Исследование изотермического процесса.
- Исследование изобарного процесса.
- Исследование изохорного процесса.
- Исследование политропного процесса.
- Непрерывное измерение давления, температуры в объёма газа в камере. Сравнение полученных данных с численным экспериментом.
- Определение совершенной работы, внутренней энергии и энтропии.
Коплектация
Лабораторная установка «Численное и экспериментальное исследование политропных процессов» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
