Описание

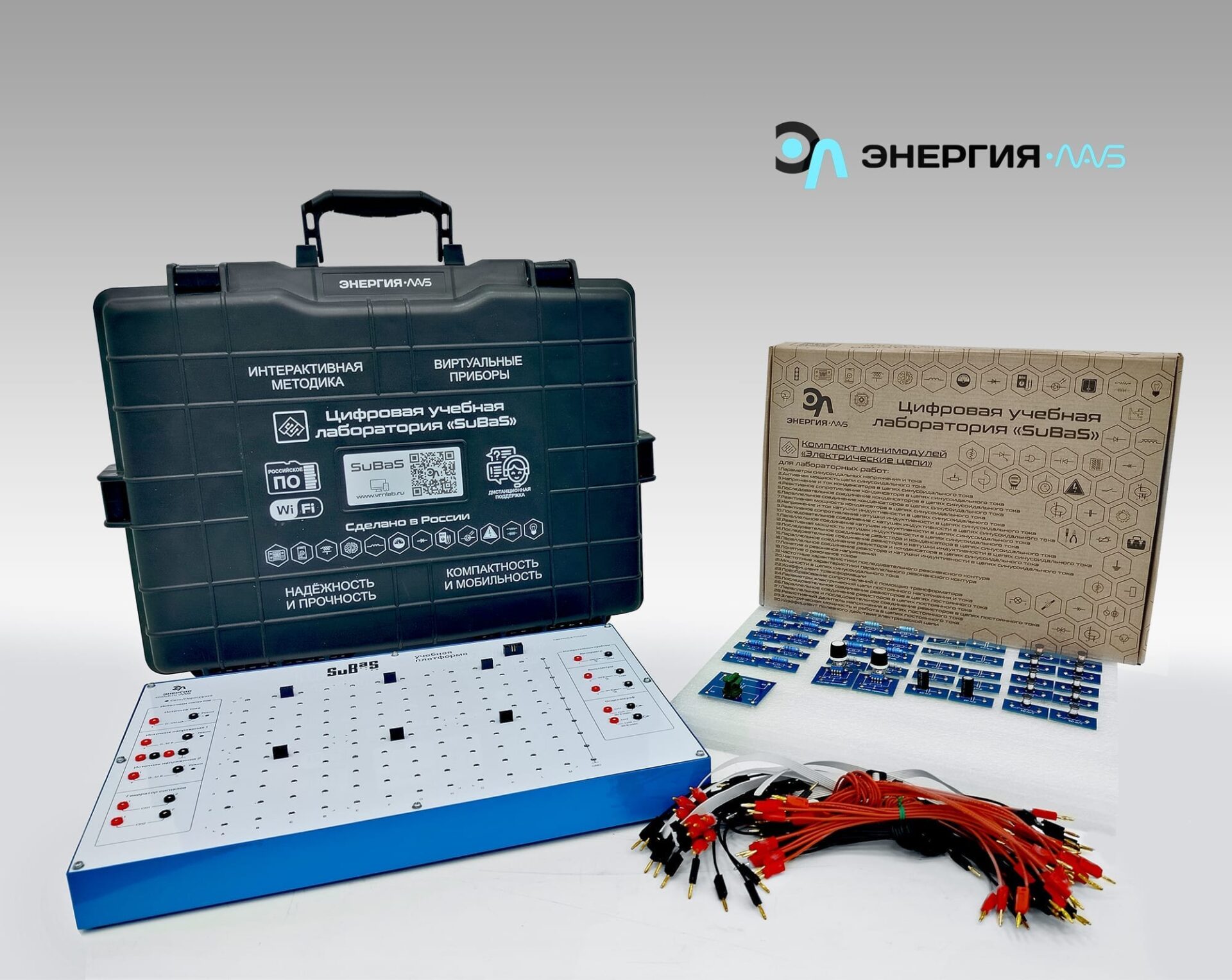

В основе комплекса лежит универсальная аппаратно-программная платформа с цифровым управлением SuBaS, которая представляет собой базовую станцию со встроенными источниками сигналов, напряжений и токов, измерительными приборами, устройствами связи и передачи данных, микропроцессорной системы управления на основе 32-х разрядного микроконтроллера с архитектурой ARM.
Связь с компьютером осуществляется по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера. Также для связи может быть использованWiFi.
Конструкция платформы обеспечивает возможность подключения внешних модулей и измерительных приборов.
Технические характеристики:
1. Центральный 32-бит процессор;
2. USB;
3. Высококачественный корпус из стали;
4. Индикация состояния посредством цветных светодиодов;
5. Внешний блок питания: 100-264В, 47-63Гц, выход 18 В.
Источники сигналов:
6. Программируемый источник тока, 0-100 мА, точность установки тока в диапазоне 0.1-10мА 10мкА, а в диапазоне 10-100мА 100мкА –1 шт;
7. Программируемый источник напряжения, 0-12В, ток защиты 10-300мА, точность установки напряжения 10мВ, точность установки тока защиты 10мА –2 шт.;
8. Программируемый генератор сигналов, 2 канала.
В аналоговом режиме генератор выдает сигналы: : «синус», «треугольник», «пила», «меандр», «шум», постоянное напряжение положительной полярности «DC+», постоянное напряжение отрицательной полярности «DC-» с возможностью регулировки амплитуды от 0 до 10 В, частоты от 1 Гц до 100 кГц и сдвига фазы между каналами от 0 до 359 градусов. Режим «Смещение» сдвигает сигнал на постоянное напряжение в пределах ∓5В.
В цифровом режиме генератор вырабатывает положительные однополярные сигналы с амплитудой 5В в непрерывном и заданном режиме. В непрерывном режиме формируется непрерывный сигнал с заданными периодом и длительностью в пределах от 1 до 100 мс, с шагом 0,01 мс. В заданном режиме формируется установленное количество импульсов от 1 до 1000.
9. Выход фиксированного напряжения 5 В, 500мА (гнездо 2 мм)
10. Выходы фиксированных напряжений +/- 12 В, 500мА (гнезда 2 мм)
Измерительные приборы:
11. Амперметр, максимальный ток 300 мА, точность измерения в диапазоне 0…30мА — 10мкА, в диапазоне 30..300мА — 100мкА, может измерять значения постоянного, среднеквадратичное и среднее значения переменного тока, разъемы 2мм —1 шт.
12. Вольтметр, максимальное измеряемое напряжение 30В, входное сопротивление 1МОм, точность измерения в диапазоне 0…3В — 1мВ, в диапазоне 3…30В — 10мВ, может измерять значения постоянного, среднеквадратичное и среднее значения переменного напряжения, вместе с амперметром может работать в режиме ваттметра и измерять активную мощность, разъемы 2мм —2шт.
13. Цифровой осциллограф, 2 канала, входное сопротивление 1МОм, частота дискретизации 2МГц, разрешение 12 бит, с анализатором спектра и специализированным двухканальным режимом X-Y—1 шт.
Программное обеспечение
Назначение
Программное обеспечение предназначено для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Кроме того, комплект программного обеспечения обеспечивает возможность моделировать и анализировать схемы электронных устройств.
Технические характеристики
Системные требования программного обеспечения «СОВА»
Операционная система Windows 10
Процессор Intel/AMD
Объем оперативной памяти, Мбайт 512
Свободное место на диске, Гбайт 1,5
Подключение USB/Wi-Fi
Устройства ввода Клавиатура и компьютерная мышь
Объем графической памяти, Гбайт 1
Технические требования
Установка комплекта программного обеспечения должна осуществляться с электронного носителя (USB накопитель). Процесс установки сопровождается инструкциями мастера установки на русском языке.
Характеристики
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Параметры синусоидальных напряжения и тока
- Активная мощность цепи синусоидального тока
- Напряжение и ток конденсатора в цепях синусоидального тока
- Реактивное сопротивление конденсатора в цепях синусоидального тока
- Последовательное соединение конденсаторов в цепях синусоидального тока
- Параллельное соединение конденсаторов в цепях синусоидального тока
- Реактивная мощность конденсатора в цепях синусоидального тока
- Напряжение и ток катушки индуктивности в цепях синусоидального тока
- Реактивное сопротивление катушки индуктивности в цепях синусоидального тока
- Последовательное соединение катушек индуктивности в цепях синусоидального тока
- Параллельное соединение катушек индуктивности в цепях синусоидального тока
- Реактивная мощность катушек индуктивности в цепях синусоидального тока
- Последовательное соединение резистора и конденсатора в цепях синусоидального тока
- Последовательное соединение резистора и катушки индуктивности в цепях синусоидального тока
- Параллельное соединение резистора и конденсатора в цепях синусоидального тока
- Параллельное соединение резистора и катушки индуктивности в цепях синусоидального тока
- Понятие о резонансе напряжений
- Понятие о резонансе токов
- Частотные характеристики последовательного резонансного контура
- Частотные характеристики параллельного резонансного контура
- Мощности в цепях синусоидального тока
- Коэффициент трансформации
- Преобразование сопротивлений с помощью трансформатора
- Параметры электрической цепи постоянного тока
- Последовательное соединение резисторов в цепях постоянного тока
- Параллельное соединение резисторов в цепях постоянного тока
- Параллельное и последовательное соединение резисторов в цепях постоянного тока
- Резистивный делитель напряжения в цепях постоянного тока
- Электрическая мощность и работа в цепях постоянного тока
- Коэффициент полезного действия электрической цепи
Коплектация

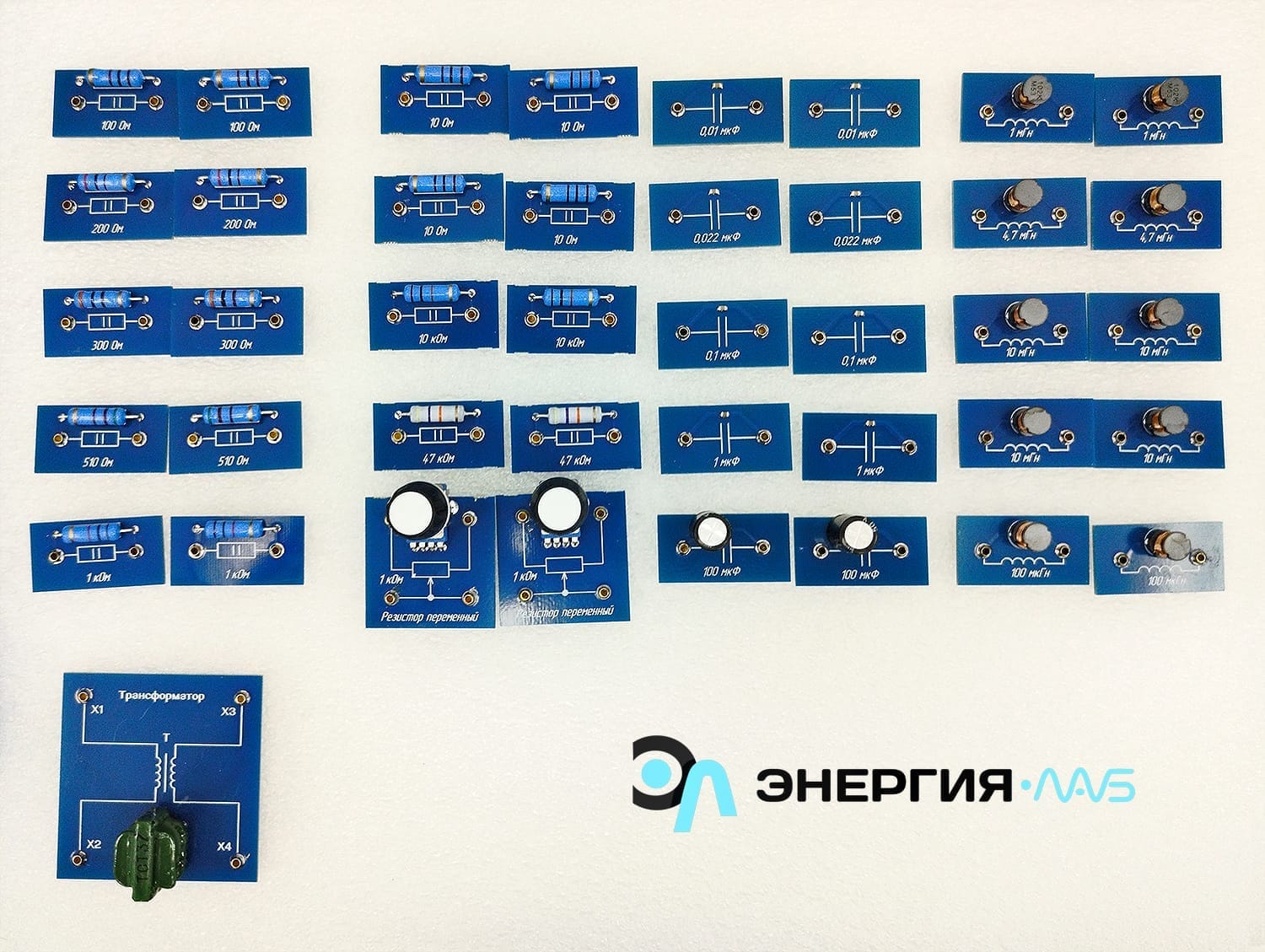

1. Комплект учебного оборудования «Электрические аппараты» –(1шт.);
2. Паспорт –(1шт.);
3. Руководство по эксплуатации –(1шт.);
4. Комплект программного обеспечения –(1шт.);
5. Ящик для хранения сменных модулей –(1шт.).
