Описание

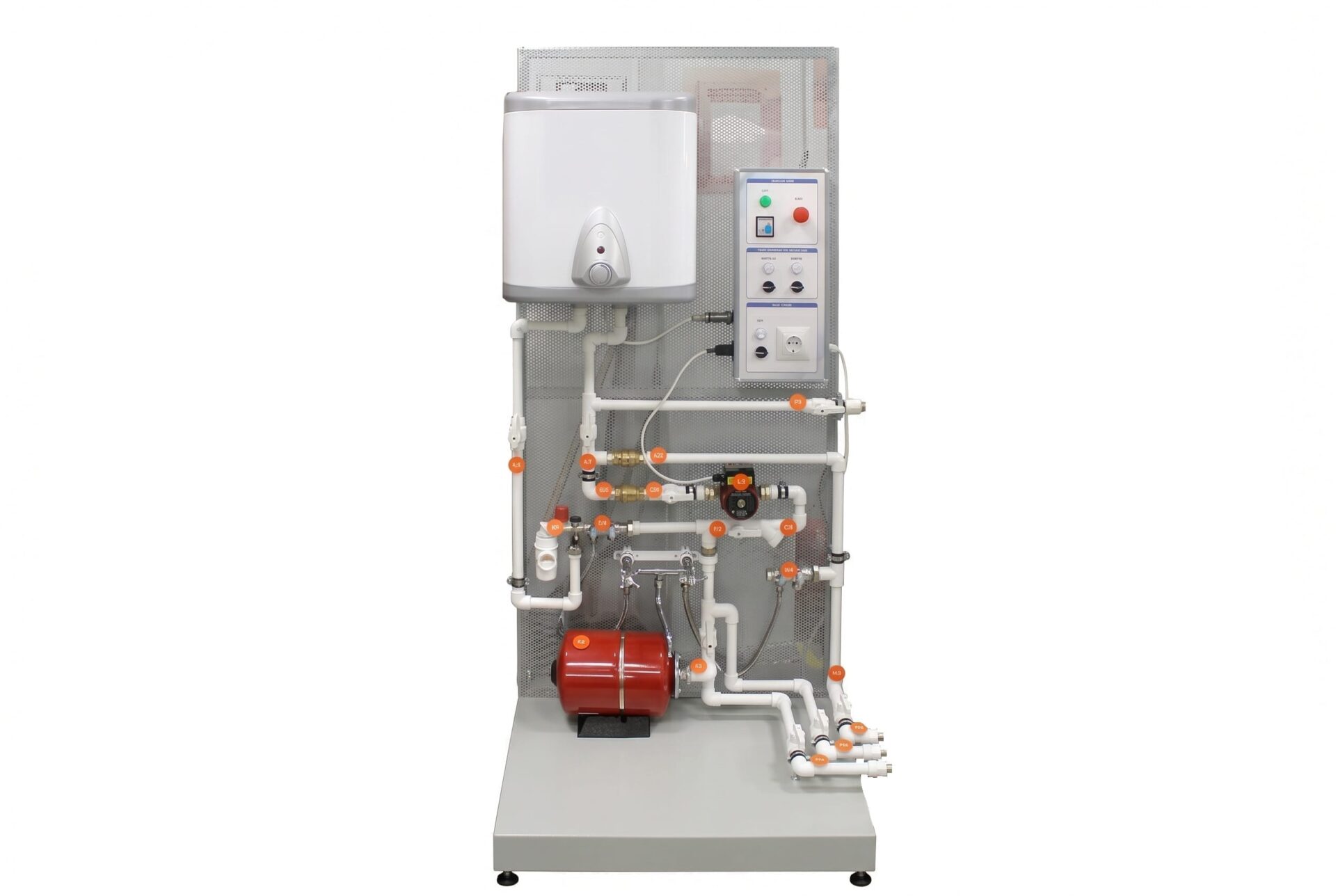

Лабораторный стенд выполнен в напольном исполнении на базе перфорированной панели и состоит из электронного блока управления питанием устройств, гидравлической системы с накопительным бойлером, контуром циркуляции горячей воды, точками отбора, запорной и предохранительной арматурой.
В состав оборудования также входят циркуляционный насос, мембранный компенсационный расширительный бак, фильтр грубой очистки, заправочный вихревой насос, садовый шланг диаметром 19 мм, соединительные штуцеры на G1 и G1/2 дюйма и червячные хомуты.
Для проведения монтажных работ стенд укомплектован переставными клещами, наборами отверток и шестигранников, сантехнической нитью , уплотнительным гелем , защитными перчатками, а также паспортом изделия и руководством по эксплуатации
Учебно-лабораторный стенд предназначен для практического изучения и отработки навыков монтажа элементов системы циркуляции холодного и горячего водоснабжения, организации системы циркуляции горячей воды.
Комплекс позволяет студентам самостоятельно собирать гидравлические схемы, устанавливать бойлер и тестировать работу ГВС.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Монтаж бойлера с системой циркуляции горячего водоснабжения.
- Монтажа системы обвязки бойлера.
- Монтажа циркуляционного насоса;
- Монтажа фильтра грубой очистки перед циркуляционным насосом.
- Монтажа мембранного компенсационного бака, выполняющего роль расширительного бака.
Коплектация
Стенд «Монтаж бойлера с системой циркуляции горячего водоснабжения» – (1 шт.).
Заправочный насос – (1 шт.).
Набор ключей и отверток – (1 шт.).
Набор фитингов и шлангов – (1 шт.).
Набор сантехнических резьбовых уплотнителей– (1 шт.).
Паспорт изделия – (1 шт.).
Руководство по эксплуатации – (1 шт.)
