Описание
Лабораторная установка предназначена для исследования вынужденных и свободных колебаний при различных условиях затухания.

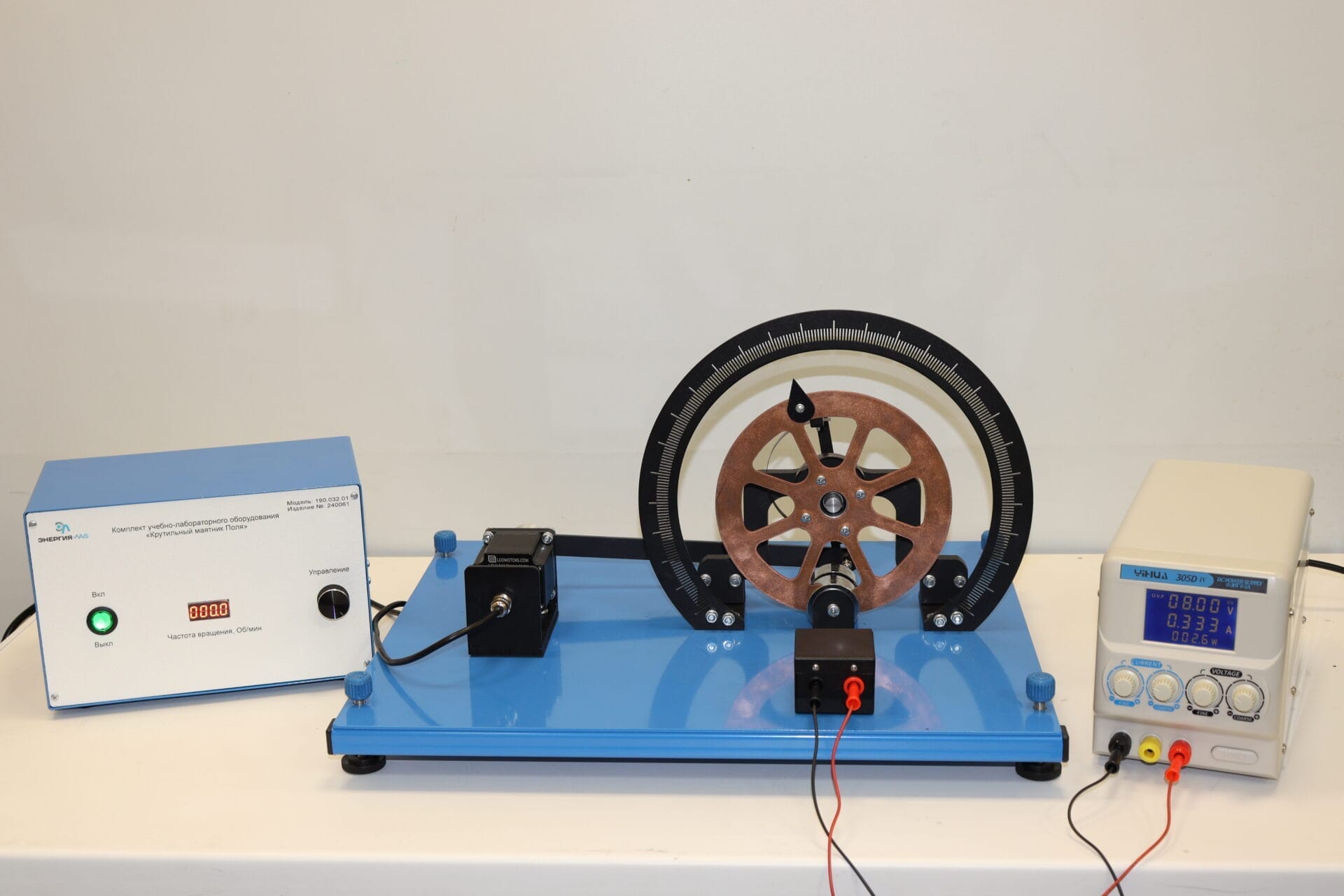

Лабораторная установка представляет собой пространственную конструкцию настольного типа, состоящую из механического и электронного блока.
Механический блок установлен на платформе, представляет собой сварную конструкцию, покрытую порошковой краской.
Симметричное тело (тонкий металлический диск) скрепляется со спиральной пружиной. Пружина отводится от положения равновесия, после чего диск начинает совершать колебательное движение с периодом, зависящим от момента инерции диска и коэффициента затухания.
Вынужденные гармонические колебания диска создаются в системе путем соединения вала, на который насажена пружина со скрепленным с ней диском, с двигателем, частоту оборотов которого можно изменять. Такая система называется маятником Поля.
С помощью секундомера измеряется зависимость амплитуды углового смещения маятника Поля от частоты оборотов двигателя.
Коэффициент затухания в системе изменяется путем пропускания постоянного электрического тока через электромагнит, в зазоре между которыми перемещается металлический диск маятника. Напряжение и ток задаются с внешнего блока питания. При движении диска в магнитном поле в нем индуцируются токи Фуко, что в итоге приводит к появлению дополнительного тормозящего момента.
Электронный блок предназначен для управления работой шагового двигателя, задания числа оборотов двигателя.
Характеристики
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Определение частоты свободных затухающих колебаний.
- Определение коэффициента затухания.
- Построение резонансных кривых.
- Визуальная оценка разности фаз.
Коплектация
Лабораторная установка «Крутильный маятник Поля» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
