Описание

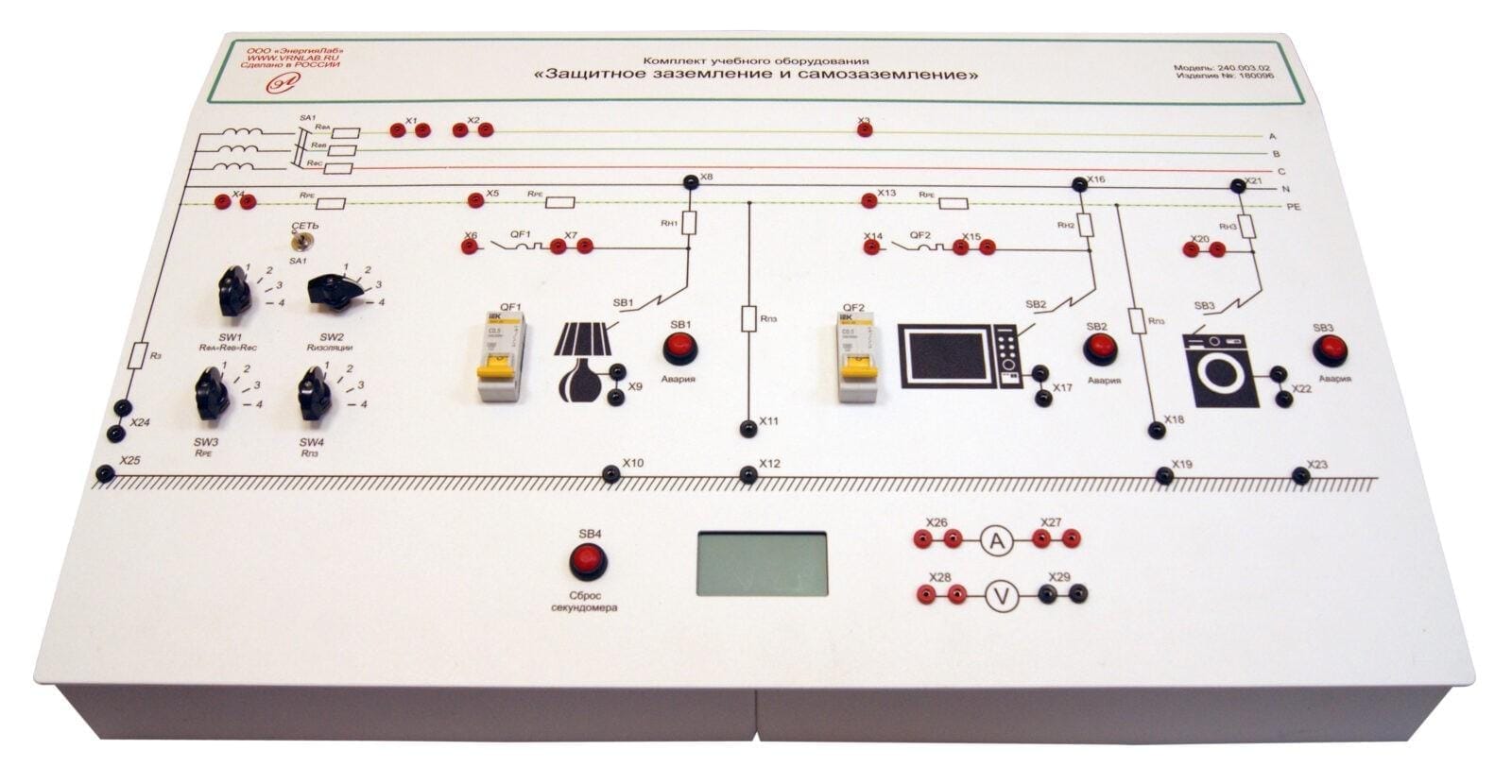

Стенд «Защитное заземление и зануление» предназначен для проведения лабораторно-практических занятий по изучению устройств защитного заземления и зануления оборудования в электрических сетях напряжением до 1000В. Стенд позволяет изучить методы эффективного заземления и зануления оборудования и защиты в TN, ТТ, IT –сетях.
Комплект лабораторного оборудования «Защитное заземление и зануление» позволяет исследовать методы и устройства защитного заземления и зануления оборудования в электрических сетях напряжением до 1000 В с изолированной и заземленной нейтралью, определять эффективность средств заземления и зануления при защите от поражения электрическим током.
Особенности исполнения:
— действующая модель трехфазной сети, выполнена на безопасном для учащегося напряжении;
— позволяет изменять сопротивление фазных проводов сети, сопротивления изоляции, сопротивления участков РЕ проводников, и сопротивления повторных заземлителей;
— модели 3-х электропотребителей, два из которых подключены через автоматические выключатели с защитой от сверхтоков;
— цифровой вольтметр измеряет фазовое напряжение сети и напряжение на корпусах электропотребителей;
— цифровой амперметр измеряет токи замыкания в различных точках сети;
— производится измерение времени срабатывания токовой защиты при различных значениях токов замыкания;
— показания приборов соответствуют значениям параметров в реальной сети.
Характеристики
- Потребляемая мощность, В·А: 600
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение методов и устройств защитного заземления и зануления оборудования в электрических сетях напряжением до 1000 В с изолированной и заземленной нейтралью.
- Эффективность заземления.
- Эффективность зануления.
- Изучение защиты в TN, ТТ, IT:
- сетях напряжением до 1000 В.
- Метод повторного заземления в TN-сетях напряжением до1000В.
- Изучение защиты в IT-сетях напряжением до 1000 В.
Коплектация
Стенд «Защитное заземление и зануление» в сборе –1 шт.
Электронный носитель с учебным видеороликом и методическими указаниями –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
