Описание
Комплект лабораторного оборудования «Распределительные сети систем электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков. Комплект лабораторного оборудования предназначен для исследования параметров линии электропередачи трансформатора, влияния конденсаторной батареи на параметры установившегося режима работы распределительной электрической сети.

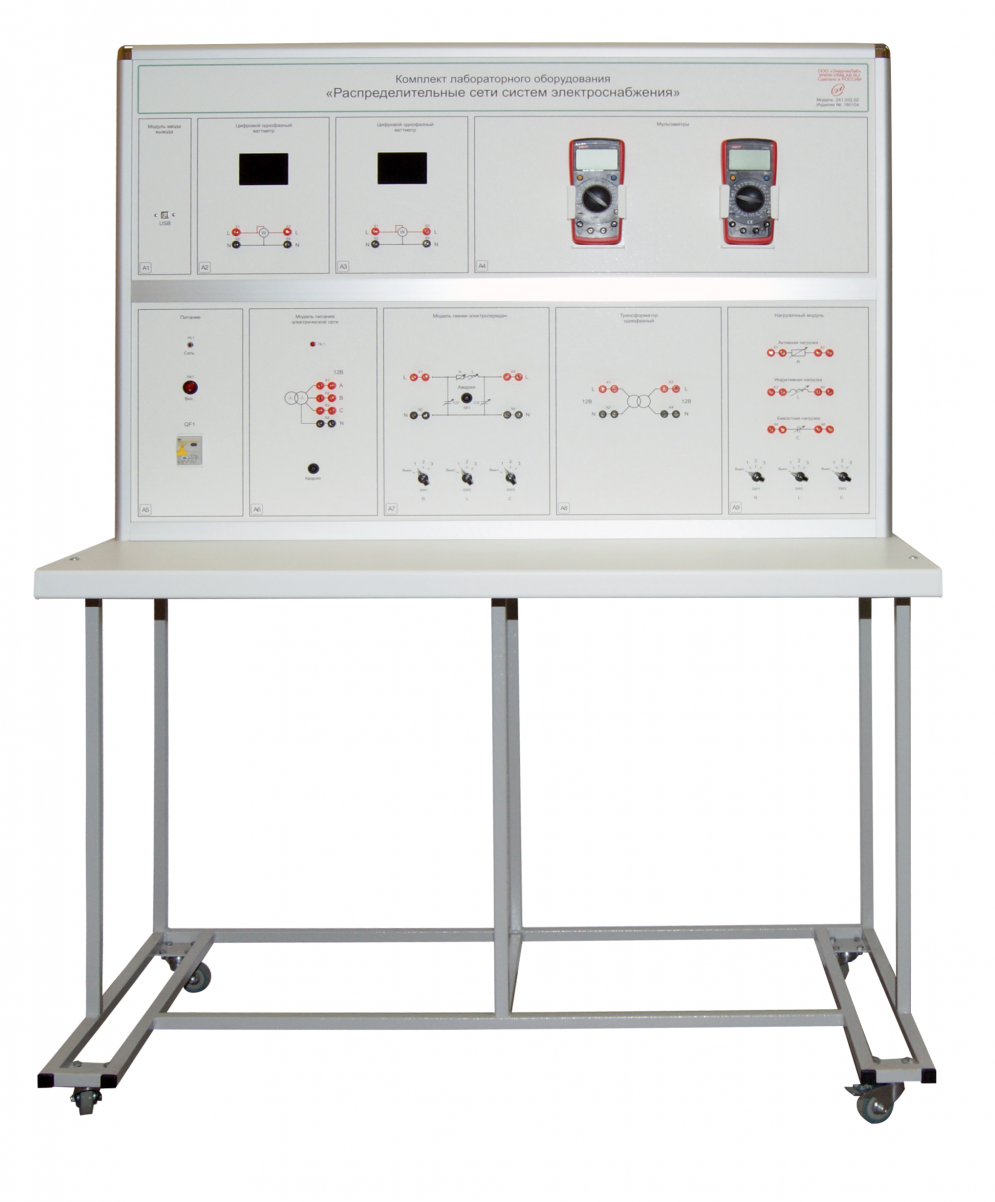

Комплект лабораторного оборудования «Распределительные сети систем электроснабжения» выполнен в стендовом исполнении: тематический моноблок располагается на собственном лабораторном столе.
Комплект модулей:
Модуль «Питание» –1 шт.
Модель питания электрической сети –1 шт.
Цифровой однофазный ваттметр –2 шт.
Трансформатор однофазный –1 шт.
Модуль «Мультиметры» — 1 шт.
Нагрузочный модуль –1 шт.
Модель линии электропередач –1 шт.
Модуль ввода-вывода –1 шт.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
Комплект лабораторного оборудования предназначен для исследования параметров линии электропередач и трансформатора, влияния конденсаторной батареи на параметры установившегося режима работы распределительной электрической сети.
Характеристики
- Потребляемая мощность, В·А: 300
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Измерение параметров установившегося режима работы трансформатора.
- Измерение параметровустановившегося режима работы линии электропередачи.
- Измерение параметров установившегося режима работы разомкнутой распределительной электрической сети.
- Влияние компенсации реактивной мощности с помощью конденсаторной батареи на параметры установившегося режима работы разомкнутой распределительной электрической сети.
Коплектация
Комплект лабораторного оборудования «Распределительные сети систем электроснабжения»- 1к-т.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон — 1шт.
Паспорт–1шт.
