Описание

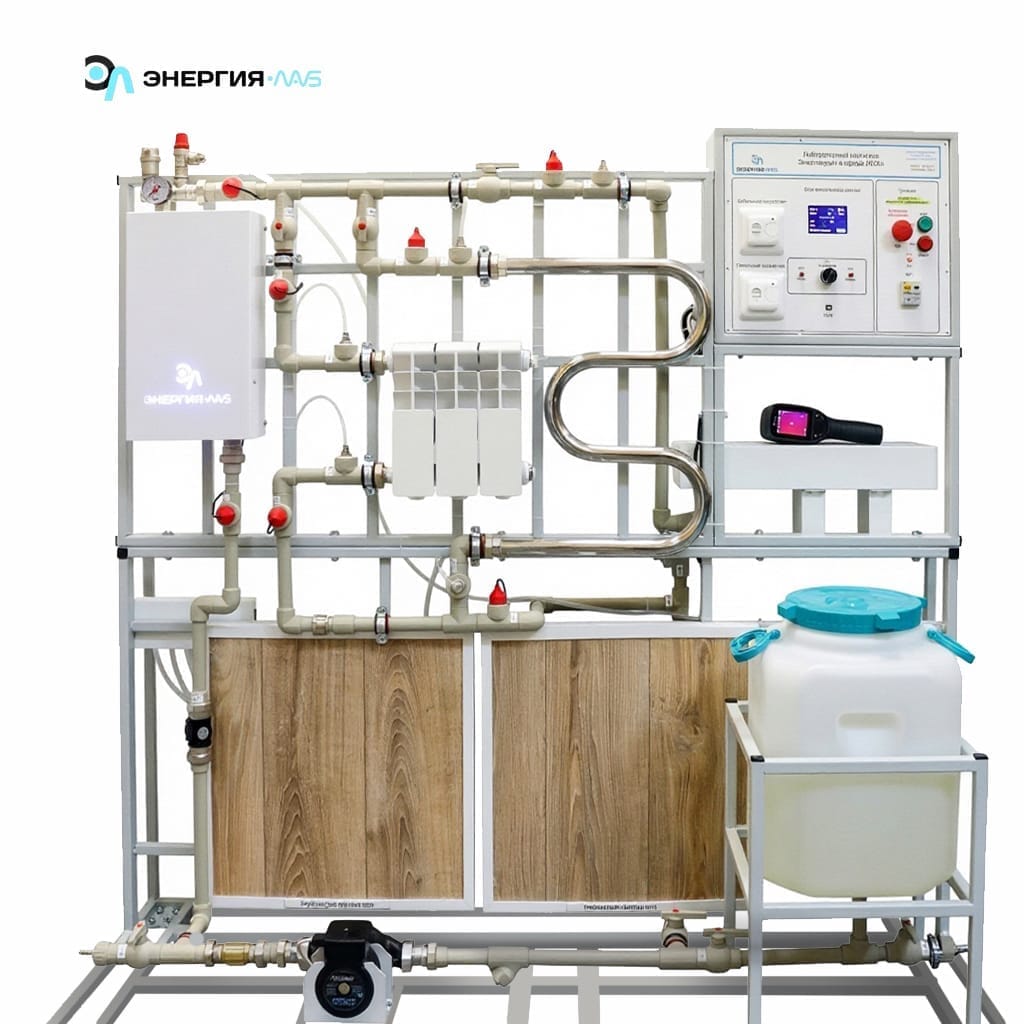

Комплект лабораторного оборудования предназначен проведения практических занятий по изучению основ функционирования автономной системы отопления, изучению устройства и определение основных характеристик приборных узлов.
Комплект выполнена в напольном исполнении и представляет собой несущую раму, выполненную из стального профиля трубчатого сечения с полимерным окрашиванием.
На рамном основании смонтированы исследуемые образцы и установлен блок управления стендом.
Гидравлическая система стенда выполнена из полипропиленового трубопровода и включает в себя:
— модель котельной;
— модель потребителя тепловой энергии;
— модель «Теплый пол»;
— вспомогательные элементы.
Датчики, установленные на стенде, подключаются к измерительной системе.
Стенд автономен, не требует подключения систем водоснабжения и канализации в лаборатории.
Характеристики
- Потребляемая мощность, В·А: 3000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Изучение устройства и основных характеристик отопительных приборов.
- Определение теплоотдачи и гидравлического сопротивления биметаллического радиатора. Термографирование.
- Определение теплоотдачи и гидравлического сопротивления змеевика. Термографирование.
- Определение теплоотдачи и гидравлического сопротивления конвектора. Термографирование.
- Термографирование теплого пола.
- Определение гидравлического сопротивления отопительных приборов.
- Экспериментальные исследования эффективности работы электрического теплового котла.
Коплектация
Комплект лабораторного оборудования «Энергоаудит в сфере ЖКХ» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
