Описание
Комплект учебно-лабораторного оборудования «Электромонтаж в жилых и офисных помещениях» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Учебный комплект предназначен для проведения лабораторно-практических занятий по монтажу и наладке электрооборудования.

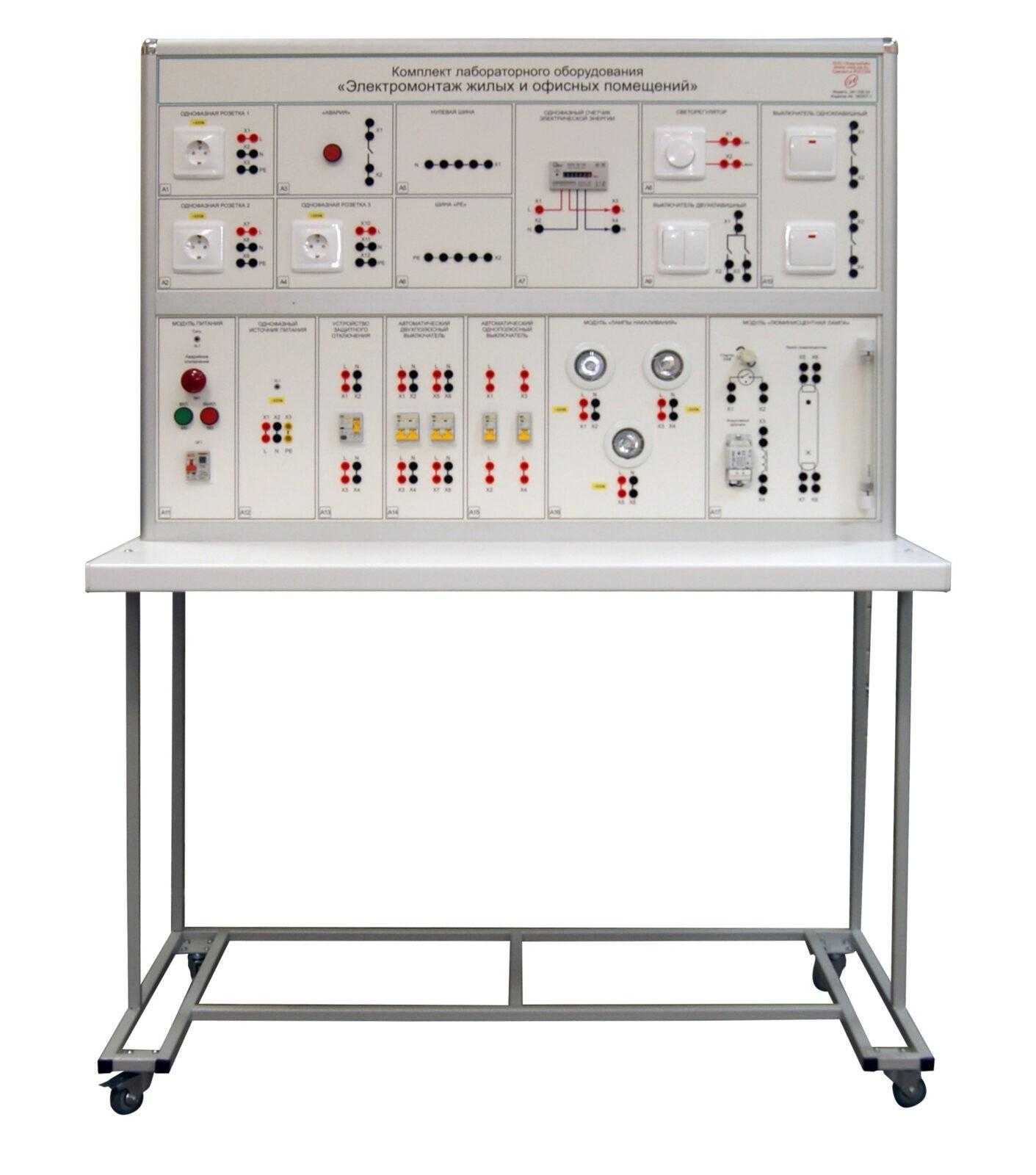

Комплект лабораторного оборудования «Электромонтаж жилых и офисных помещений» выполнен в стендовом исполнении в виде моноблока, расположенного на лабораторном столе.
Комплект модулей:
Модуль питания –1 шт.
Однофазный источник питания –1 шт.
Однофазный счетчик электрической энергии –1 шт.
Устройство защитного отключения –1 шт.
Автоматический двухполюсный выключатель –2 шт.
Автоматический однополюсный выключатель –2 шт.
Однофазная розетка –3 шт.
Выключатель одноклавишный –2 шт.
Выключатель двухклавишный –1 шт.
Светорегулятор –1 шт.
Модуль «Авария» — 1 шт.
Модуль «Лампы накаливания» –1 шт.
Модуль «Люминесцентная лампа» — 1 шт.
Нулевая шина –1 шт.
Шина PE –1 шт.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
Характеристики
- Потребляемая мощность, В·А: 300
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Сборка и проверка цепей электрических распределительных щитов жилых и офисных помещений
- 1. Цепи распределительного щита квартиры с двухпроводной электрической сетью и устройством защитного отключения
- 2. Цепи распределения щита типовой квартиры с системой заземленияTN-C-S
- 3. Цепи распределительного щита квартиры повышенной комфортности с системой заземленияTN-C-S
- 4. Цепи распределительного щита офиса с системой заземленияTN-C-S
- Сборка и проверка цепей электрического освещения
- 1. Цепи включения ламп накаливания
- 2. Цепи включения люминесцентных ламп
- 3. Цепи управления освещением
- Сборка и проверка групповых электрических сетей жилых и офисных помещений
- 1. Групповая двухпроводная с устройством защитного отключения электрическая сеть освещения и розеток комнаты в квартире
- 2. Групповая электрическая сеть освещения прихожей, ванной и туалетной комнат, электрического звонка в типовой квартире с системой заземленияTN-C-S
- 3. Групповая электрическая сеть розеток прихожей и кухни в типовой квартире с системой заземленияTN-C-S
- 4. Групповая электрическая сеть освещения и розеток ванной и туалетной комнат в квартире повышенной комфортности с системой заземленияTN-C-S.
- 5. Групповая электрическая сеть освещения и розеток офиса с системой заземленияTN-C-S.
Коплектация
Комплект учебно-лабораторного оборудования «Электромонтаж в жилых и офисных помещениях»- 1к-т.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон — 1шт.
Паспорт–1шт.
