Описание

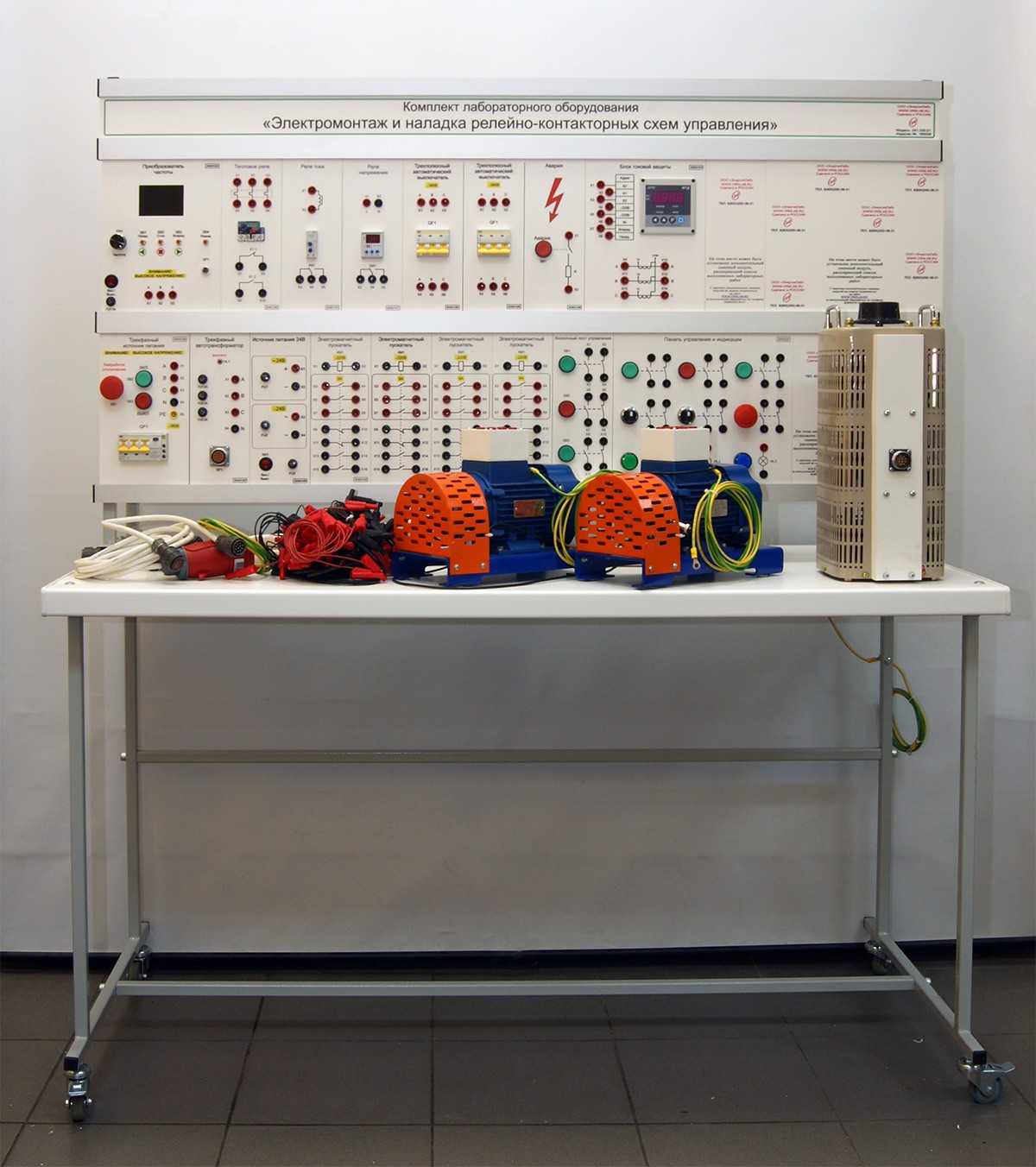

Комплект лабораторного оборудования «Электромонтаж и наладка релейно-контакторных схем управления» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Учебный стенд предназначен для проведения лабораторно-практических занятий по изучению схем управления и запуска асинхронных двигателей в различных вариантах.
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.
Комплект модулей:
Модуль «Трехфазный источник питания» –1 шт.
Модуль «Трехфазный автотрансформатор» –1 шт.
Модуль «Преобразователь частоты» –1 шт.
Модуль «Источник питания 24В» — 1 шт.
Модуль «Электромагнитный пускатель» –4 шт.
Модуль «Кнопочный пост управления» –1 шт.
Модуль «Тепловое реле» –1 шт.
Модуль «Реле тока» –1 шт.
Модуль «Реле напряжения» –1 шт.
Модуль «Трехполюсный автоматический выключатель» –2 шт.
Модуль «Авария» — 1 шт.
Модуль «Блок токовой защиты» — 1 шт.
Модуль «Панель управления и индикации» — 1 шт.
ЛАТР (Лабораторный автотрансформатор) –1шт.
Асинхронный двигатель –2 шт.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Характеристики
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с помощью автотрансформатора.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с переключением обмотки статора со звезды на треугольник.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и динамического торможения.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и реверса.
- Сборка и проверка схемы автоматического включения резервного двигателя при исчезновении напряжения на основном двигателе без возможности реверса.
- Сборка и проверка схемы автоматического включения резервного двигателя при исчезновении напряжения на основном двигателе с возможностью реверса.
- Настройка и проверка схемы тепловой защиты асинхронного двигателя, основанной на использовании электротеплового реле.
- Сборка и проверка схемы максимальной токовой защиты асинхронного двигателя, основанной на использовании автоматического выключателя.
- Настройка и проверка схемы максимальной токовой защиты асинхронного двигателя, основанной на использовании реле максимального тока.
- Настройка и проверка схемы максимальной токовой защиты асинхронного двигателя с блокировкой по напряжению, основанной на использовании реле максимального тока и реле минимального напряжения.
- Сборка ипроверка схемы управления асинхронным двигателем с помощью кнопочного поста и блока управления и защиты без обеспечения реверса.
- Сборка и проверка схемы управления асинхронным двигателем с помощью кнопочного поста и блока управления и защиты с обеспечением реверса.
- Сборка, настройка и проверка схемы частотного управления асинхронным двигателем без обратной связи.
- Сборка, настройка и проверка схемы частотного управления асинхронным двигателем с обратной связью.
Коплектация
Комплект лабораторного оборудования «Электромонтаж и наладка релейно-контакторных схем управления»- 1к-т.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон — 1шт.
Паспорт–1шт.
