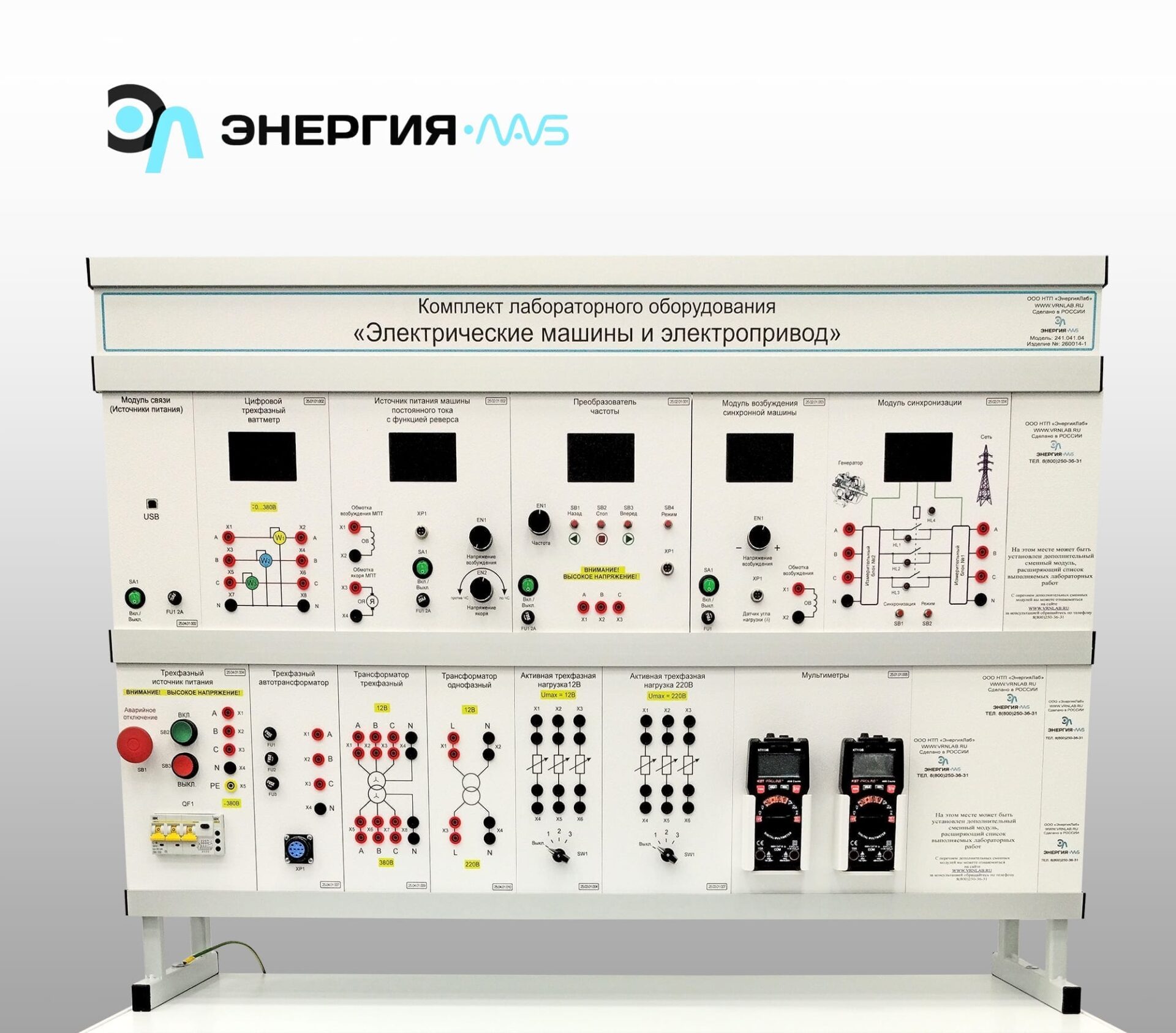

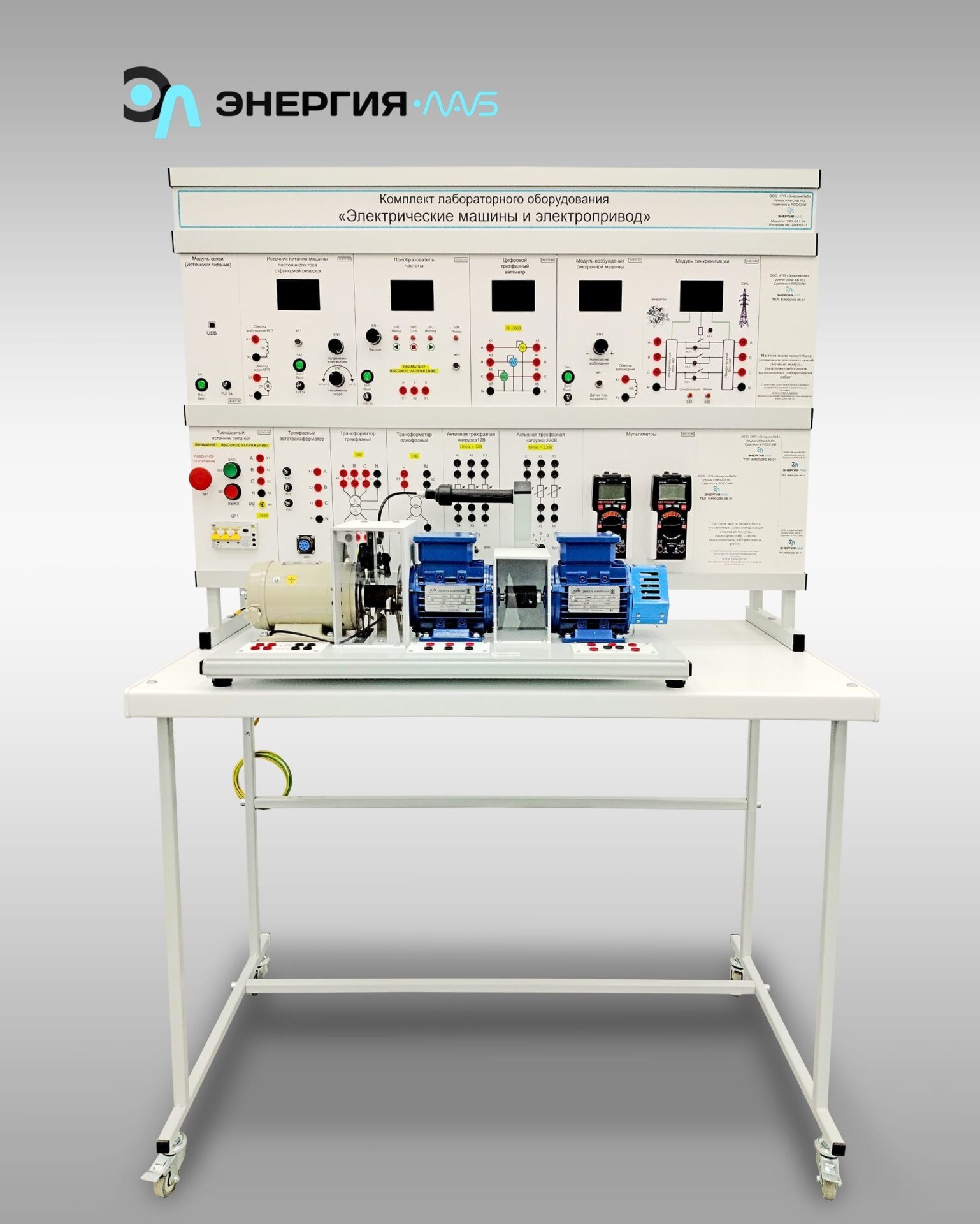

Комплект лабораторного оборудования «Электрические машины и электропривод»

Описание

Комплект учебно-лабораторного оборудования «Электромонтаж в жилых и офисных помещениях»предназначен для проведения лабораторно-практических занятий вучреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний. Учебный комплект предназначен для проведения лабораторно-практических занятий по изучению параметров и режимов работы трансформаторов, электрических машин, электрических аппаратов и электронных преобразователей.

Характеристики

• Потребляемая мощность, В·А: 500
• Электропитание:
  • напряжение, В: 380
  • частота, Гц: 50
• Класс защиты от поражения электрическим током: I
• Диапазон рабочих температур, ˚С: +10…+35
• Влажность, %: до 80
• Количество человек, которое одновременно и активно может работать на комплекте: 2

Лабораторные работы

1. Трансформаторы
2. 1. Определение коэффициента трансформации двухобмоточного трансформатора.
3. 2. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) однофазного трансформатора.
4. 3. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) однофазного трансформатора.
5. 4. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного трансформатора.
6. 5. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного трансформатора.
7. Генераторы постоянного тока
8. 1. Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
9. 2. Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
10. 3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым.
11. Двигатели постоянного тока
12. 1. Пуск в ход двигателя постоянного токас независимым возбуждением.
13. 2. Пуск в ход двигателя постоянного тока с параллельным возбуждением.
14. 3. Снятие механической характеристики n=f(M) двигателя постоянного тока с независимым возбуждением.
15. 4. Снятие механической характеристикиn=f(M) двигателя постоянного тока с параллельным возбуждением.
16. 5. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с независимым возбуждением.
17. 6. Снятие электромеханической характеристикиn=f(I) двигателя постоянного тока с параллельным возбуждением.
18. 7. Снятие рабочих характеристикn=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с независимым возбуждением.
19. 8. Снятие рабочих характеристикn=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с параллельным возбуждением.
20. Трехфазные асинхронные двигатели
21. 1. Пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
22. 2. Плавный пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
23. 3.    Снятие характеристик холостого ходаI0=f(U), Р0=f(U), cosφ0=f(U)трехфазного асинхронного двигателя с короткозамкнутым ротором.
24. 4.    Снятие характеристик короткого замыканияIК=f(U), РК=f(U), cosφК=f(U)трехфазного асинхронного двигателя с короткозамкнутым ротором.
25. 5.    Снятие механической характеристикиn=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.
26. 6.    Снятие электромеханической характеристикиn=f(I)трехфазного асинхронного двигателя с короткозамкнутым ротором.
27. 7.    Снятие рабочих характеристикI=f(P2), P1=f(P2), s=f(P2), η=f(P2), cosφ=f(P2),  M=f(P2) трехфазного асинхронного двигателя с короткозамкнутымротором.
28. Трехфазные синхронные генераторы.
29. 1.    Снятие характеристики холостого хода E0=f(If) трехфазного синхронного генератора.
30. 2.    Снятие характеристикикороткого замыкания IК=f(If) трехфазного синхронного генератора.
31. 3.    Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If)характеристик трехфазного синхронного генератора.
32. 4.    Подключение к сети трехфазного синхронного генератора методом точной синхронизации.
33. 5.    Подключение к сети трехфазного синхронного генератора методом самосинхронизации.
34. 6.   Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного генератора.
35. 7.   Снятие U-образной характеристики I=f(If) трехфазного синхронного генератора.
36. Трехфазные синхронные двигатели.
37. 1.    Пуск в ход трехфазного синхронного двигателя.
38. 2.    Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного двигателя.
39. 3.    Снятие U-образнойхарактеристики I=f(If) трехфазного синхронного двигателя.
40. Электропривода постоянного тока.
41. 1. Электропривод системы «Тиристорный преобразователь–Двигатель постоянного тока независимого возбуждения».
42. 2. Электропривод системы «Тиристорный преобразователь–Двигатель постоянного тока параллельного возбуждения».
43. 3. Электропривод системы «Реверсивный тиристорный преобразователь:
    • двигатель постоянного тока независимого возбуждения».
44. 4. Электропривод системы «Реверсивный тиристорный преобразователь:
    • двигатель постоянного тока параллельного возбуждения».
45. Электропривода переменного тока.
46. 1. Электропривод разомкнутой системы «Преобразователь частоты:
    • асинхронный двигатель с короткозамкнутым ротором».
47. 2. Электропривод замкнутой системы «Преобразователь частоты:
    • асинхронный двигатель с короткозамкнутым ротором».

Коплектация

Комплект учебного оборудования лабораторный стенд «Электрические машины и электропривод»- 1к-т
Ноутбук–1 шт.
Техническая документация на электронном носителе (методические материалы, комплект программного обеспечения,руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон — 1шт.
Паспорт–1шт.
