Описание
Интерактивный учебный стенд предназначен длянаглядной демонстрации структурной схемы, алгоритмов работы и принципов действия автоматических систем пожарной сигнализации (АПС). Стенд позволяет визуализировать логику прохождения сигналов от извещателей до приборов управления и оповещения в различныхаварийных и дежурных сценариях.
Описание

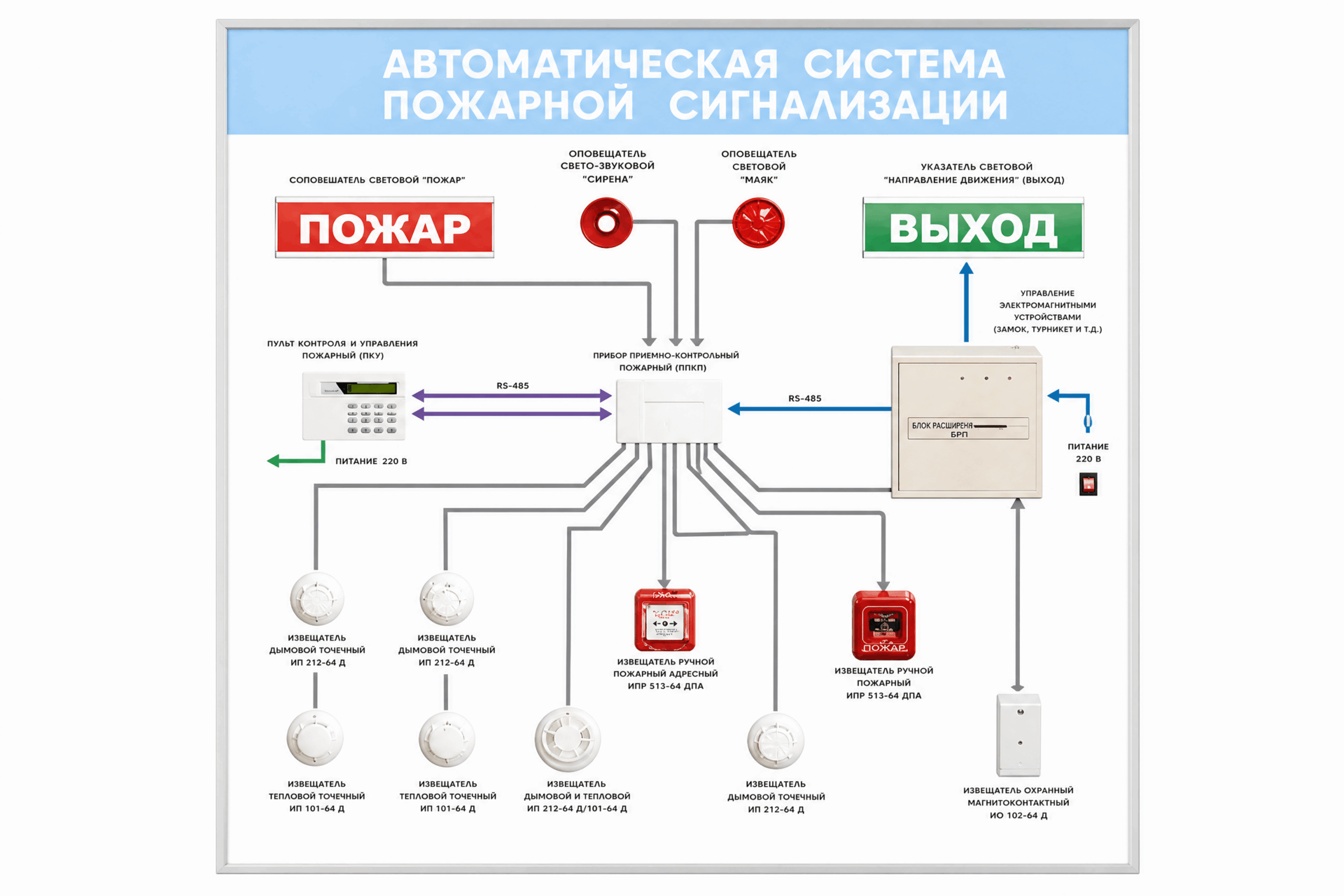

• Стенд выполнен в виде навесной панели («планшета») с объемными элементами.
• Несущий каркас и корпус выполнены из алюминиевого профиля, обеспечивающего жесткость конструкции.
• Лицевая часть представляет собой информационную панель с полноцветной печатью, отображающей структурную схему соединений.
• Стенд оснащен крепежными элементами для надежной установки на вертикальную поверхность (стену).
• Внутри корпуса размещена электронная плата управления, блоки питания и коммутационные элементы, обеспечивающие работу индикации и звуковых сценариев.
На лицевой панели закреплены реальные образцы серийных устройств системы пожарной сигнализации, используемые в качестве наглядных макетов. Устройства не включены в реальный шлейф пожарной сигнализации и не выполняют охранных функций. Их корпуса используются как элементы крепления для интегрированной светодиодной индикации и звуковых излучателей стенда.Управление демонстрационными сценариями осуществляется бесконтактно с помощью магнитной указки. В зонах расположения ключевых элементов схемы установлены магниточувствительные датчики. При поднесении магнитной указки к датчику активируется соответствующий программный сценарий.
Характеристики
- Потребляемая мощность, В·А: 50
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Коплектация
• Интерактивный стенд «Автоматическая система пожарной сигнализации»–1 шт.
• Магнитная указка (инструмент управления) –1 шт.
• Кабель питания с вилкой–1 шт.
• Паспорт и руководство по эксплуатации–1 экз.
• Методическое пособие (описание сценариев и схемы) –1 экз.
