Описание

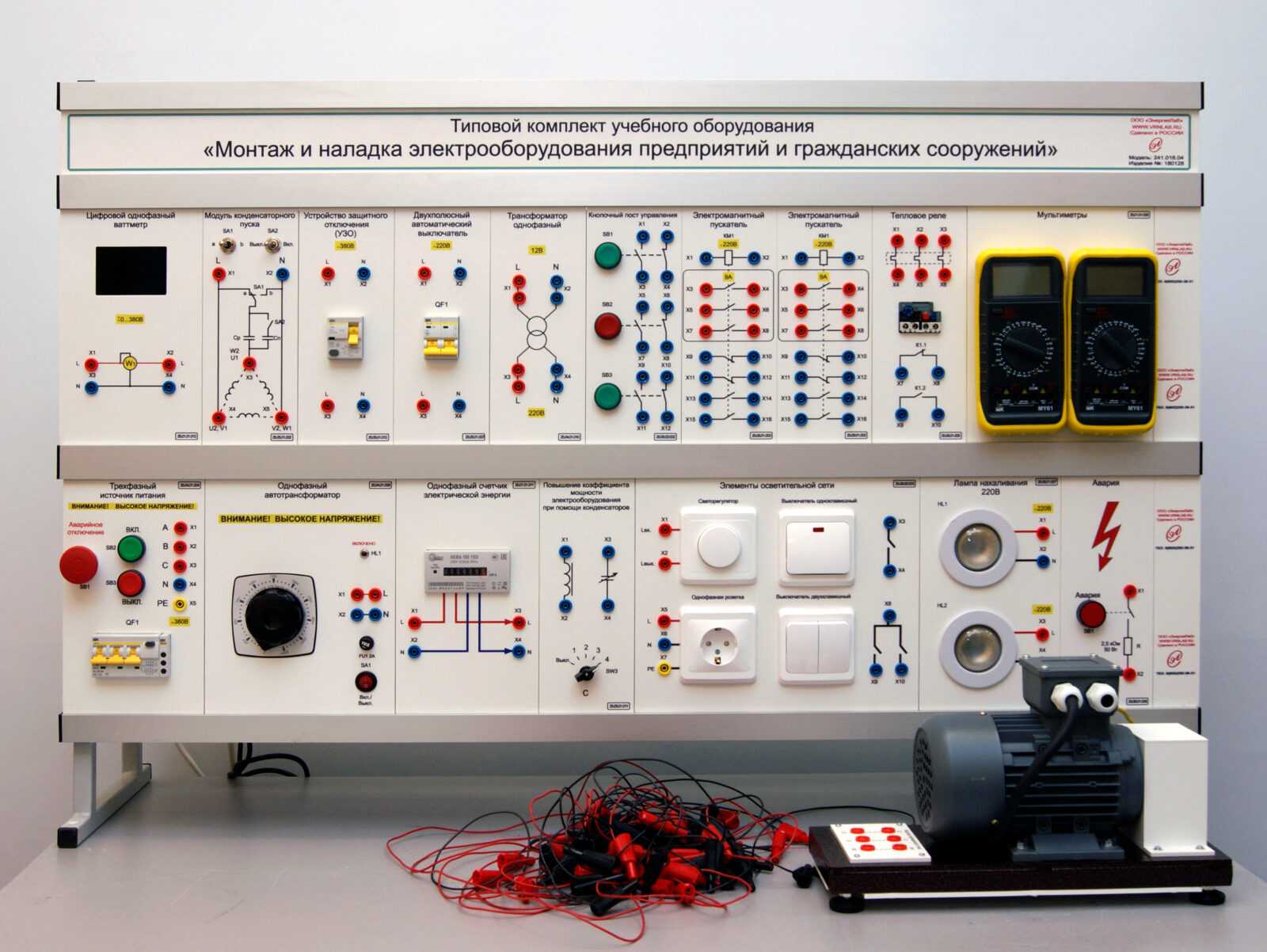

Типовой комплект учебного оборудования «Монтаж и наладка электрооборудования предприятий и гражданских сооружений» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков. Учебный комплект предназначен для проведения лабораторно-практических занятий по монтажу и наладке электрооборудования.
Стол электромонтажника выполнен в стендовом исполнении: стойка с модулями, установленная на собственном лабораторном столе.
Лабораторный стол предназначен для установки стойки с модулями и другого необходимого оборудования.
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.
Состав модулей:
• Модуль «Трехфазный источник питания».
• Модуль «Однофазный автотрансформатор».
• Модуль «Однофазный счетчик электрической энергии».
• Модуль «Повышение коэффициента мощности электрооборудования при помощи конденсаторов».
• Модуль «Электромагнитный пускатель» –2 шт.
• Модуль «Кнопочный пост управления».
• Модуль «Тепловое реле».
• Модуль «Двухполюсный автоматический выключатель».
• Модуль «Авария».
• Модуль «Элементы осветительной сети».
• Модуль «Лампа накаливания».
• Модуль «Цифровой однофазный ваттметр».
• Модуль «Модуль конденсаторного пуска».
• Модуль «Устройство защитного отключения (УЗО)».
• Модуль «Трансформатор однофазный».
• Модуль «Мультиметры».
• Асинхронный двигатель.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Характеристики
- Потребляемая мощность, В·А: 300
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 75
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение правил монтажа электроосвещения квартиры.
- Изучение различных схем соединения электроосветительных приборов.
- Изучение защиты осветительной сети.
- Проверка трансформаторов напряжения.
- Изучение схемы включения однофазного счетчика активной энергии.
- Поверка однофазного счетчика активной энергии.
- Повышение коэффициента мощности электрооборудования при помощи конденсаторов.
- Изучение работы устройства защитного отключения (УЗО).
- Изучение контакторов переменного тока.
- Тепловая защита асинхронного электродвигателя переменного тока.
- Изучение схемы конденсаторного пуска трехфазного асинхронного электродвигателя переменного тока.Технические характеристики стенда–в табличной форме
Коплектация
Типовой комплект учебного оборудования «Монтаж и наладка электрооборудования предприятий и гражданских сооружений»- 1к-т.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон — 1шт.
Паспорт–1шт.
